لوحة طرفية لمؤازرة GE MKVI IS200TSVCH1ADC - colletplc

وصف:

تتميز لوحة طرفية IS200TSVCH1ADC لمحركات الإدخال/الإخراج المؤازرة بمجموعة فريدة من مكونات الأجهزة، والتي ازداد تعقيدها بفضل إضافة نسخة مُحسّنة فريدة ومُركزة على الأداء الوظيفي. أي تغيير يُجرى على تجميع طراز IS200TSVCH1A ينطبق مباشرةً على الوظيفة المُرادة لهذا الطراز. بدايةً، تُوفر لوحة الدوائر المطبوعة IS200TSVCH1A واجهةً أساسيةً لصمامين مؤازرين كهروهيدروليكيين كاملين، يُعتبران أساسيين لتجميع محركات سلسلة Mark VIe الأكبر. صُنع هذا المنتج المُعدّل A لتطبيقات مُحددة لكلٍّ من مُشغل مؤازرة Mark VIe WSVO وحزمة الإدخال/الإخراج PSVO. هذا هو نطاق التطبيق المُراد لهذا المنتج المُختصر بـ TSVC.

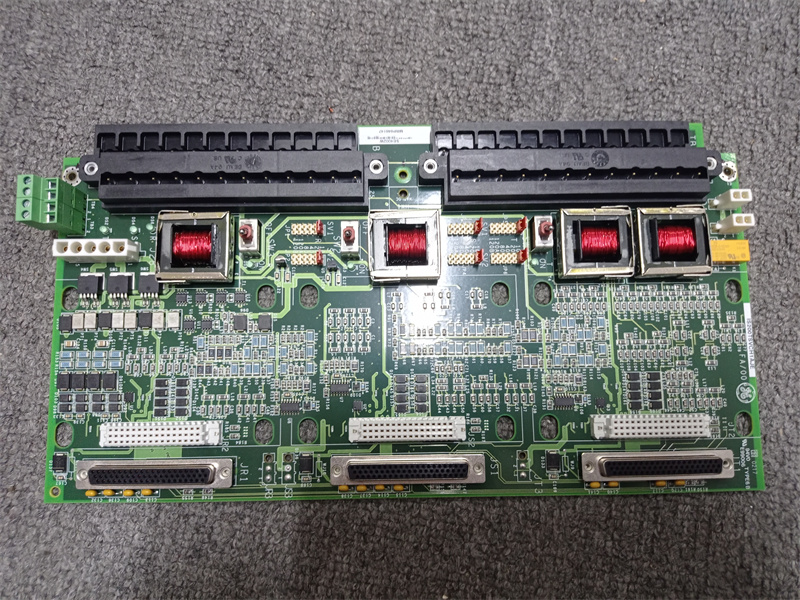

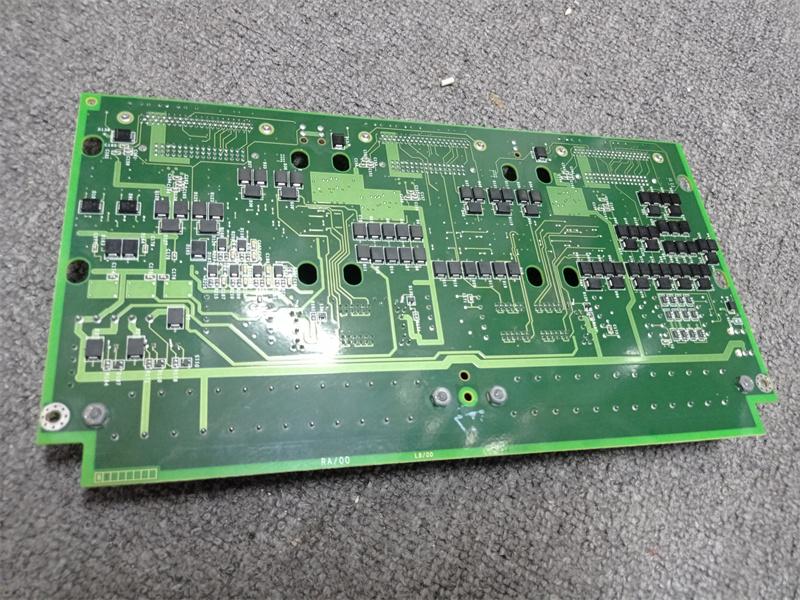

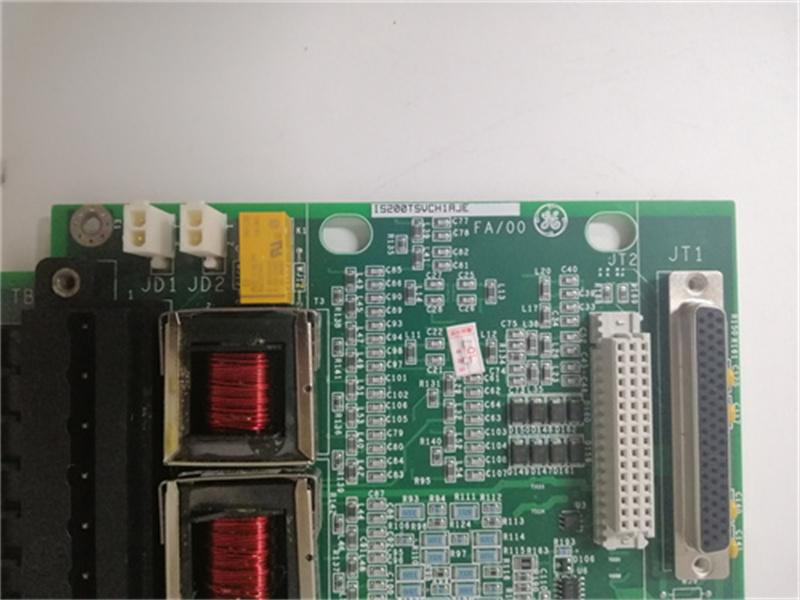

بعد استكشاف كامل نطاق وظائف لوحة IS200TSVCH1A، أصبح من الممكن تحديد سياق بعض مكوناتها المادية المتعددة. يُعد مصدر الطاقة الداخلي، المُثبّت على اللوحة الأساسية لوحدة TSVC، أحد أهم مكوناتها المادية، والذي يعمل بجهد 28 فولت تيار مستمر. يقع مصدر الطاقة هذا في أسفل لوحة دائرة IS200TSVCH1A، وعلى يسارها يوجد مخرجا إثارة، مُسمّيان بالرمز القياسي TB4/3. يوجد اثنان من أهم مكونات الأجهزة المثبتة على اللوحة الأساسية لهذا المنتج من TSVC في مجموعته المكونة من كتلتي طرفيتين كاملتين، واللتين تُوفّران وظيفة الإدخال/الإخراج الرئيسية لوحدة TSVC.

تكوين IS200TSVCH1A
في نظام سيمبلكس، يُستخدم وصلة التوصيل JP1 لضبط تيار الملف المناسب للسيرفو 1، بينما يُستخدم وصلة التوصيل JP4 لضبط تيار الملف الصحيح للسيرفو 2. يمكن أن يحتوي كل خرج سيرفو في نظام TMR على ثلاث ملفات. في هذه الحالة، تُستخدم وصلات التوصيل JP 1-3 للسيرفو 1 وJP 4-6 للسيرفو 2 لاختيار تيار كل ملف. يُستخدم تطبيق ToolboxST لتكوين جميع لوحات السيرفو الأخرى.

رابط ورقة البيانات:

ورقة بيانات لوحة طرفية لمحركات السيرفو IS200TSVCH1ADC GE MKVI
