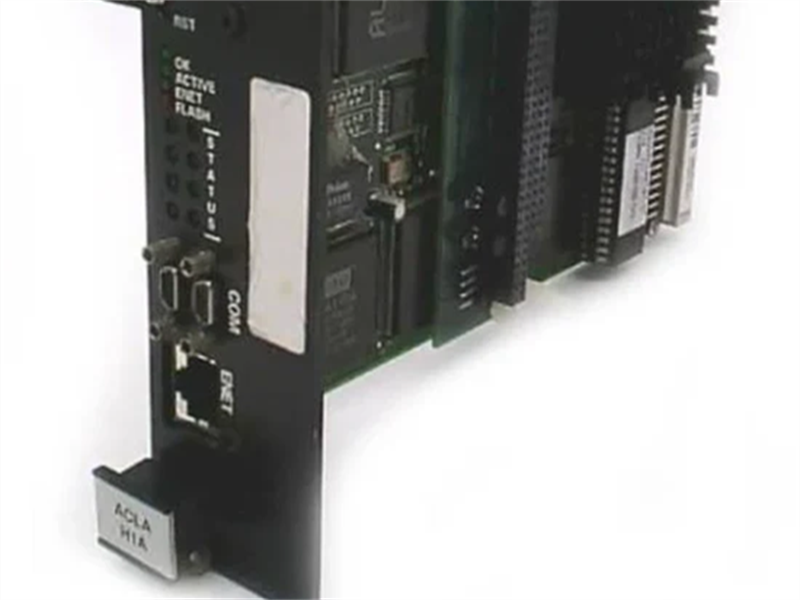

بطاقة معالج IS215ACLAH1AM GE EX2100، الإصدار الأصلي

الوصف:

وحدة التحكم في طبقة التطبيقات IS215ACL هي وحدة تحكم رئيسية تعتمد على معالج دقيق، وتُستخدم لأداء مهام متعددة عبر شبكات الاتصال مثل Ethernet™ وISBus. يتم تركيب وحدة التحكم في طبقة التطبيقات في رف لوحة محرك سلسلة Innovation القياسي أو رف لوحة المُثير EX2100، وتشغل فتحتين نصفيتين. تقع وحدة التحكم في طبقة التطبيقات ورف اللوحة في خزانة التحكم. في تطبيقات المحركات، يتم توصيل موصل P1 الخاص بوحدة التحكم في طبقة التطبيقات (4 صفوف، 128 سنًا) بلوحة اللوحة الخلفية لتجميع التحكم (CABP). في المُثير EX2100، يتم تركيب وحدة التحكم في طبقة التطبيقات في اللوحة الخلفية للمُثير (EBKP).

يمكن ترتيب قائمة التحكم بالوصول (ACL) في تكوينين مختلفين للإدخال/الإخراج كما يلي:
• وحدة IS215ACLAH1A مزودة بمنفذ إيثرنت 10BaseT واحد ومنفذي اتصال تسلسلي (COM1 وCOM2)، كما هو مستخدم في EX2100
• وحدة IS215ACLIH1A مزودة بمنفذ إيثرنت 10BaseT واحد، ومنفذي اتصال تسلسلي (COM1 وCOM2)، ومنفذي ISBus

راجع الشكل 1 للاطلاع على لوحات واجهة الوحدة.
تتوفر ملحقات أجهزة اختيارية. يجب طلب هذه العناصر بشكل منفصل من ACL وتشمل ما يلي:
• كابل محول تسلسلي (336A4929G1)
• كابل تسلسلي (336A3582P1)
تشمل الميزات الأساسية لبرنامج ACL الأساسي ما يلي:
• التحكم في لغة ومكتبة البرامج الثابتة
• تحميل إعدادات التطبيق عبر الإنترنت
• نقاط الإدخال/الإخراج وفرض العمليات المنطقية الداخلية
• تشخيص أعطال أوامر التشغيل/البدء
• رسائل التنبيه على مستوى التطبيق
• ذاكرة فلاش غير متطايرة
• واجهة صندوق الأدوات ودعمها عبر الإيثرنت
• التحكم في التطبيقات لمحركات سلسلة الابتكار

ميزات الأجهزة
توفر الدوائر المتكاملة على وحدة التحكم بالوصول (ACL) الميزات التالية:
• وحدة المعالجة المركزية (CPU)
• وحدة تحكم الربط البيني للمكونات الطرفية (PCI)
• ذاكرة تخزين مؤقتة من المستوى الثاني بسعة 128 كيلوبايت
• ذاكرة وصول عشوائي ديناميكية (DRAM) بسعة 8 ميجابايت
• ذاكرة فلاش بسعة 4 ميجابايت ونظام إدخال/إخراج أساسي (BIOS)
• إيثرنت
• واجهة هدف ناقل
• منافذ تسلسلية COM1 وCOM2
• إيثرنت
• منافذ اتصال ISBus (خاصة بـ IS215ACLI فقط)

راجع الشكل 3 للاطلاع على مخطط التدفق الوظيفي للرباط الصليبي الأمامي.
يحتوي المعالج على ذاكرة تخزين مؤقتة داخلية من المستوى الأول (L1) بسعة 16 كيلوبايت. وهو معالج من نوع 486 يعمل بتردد 100 ميجاهرتز.

يتولى متحكم PCI إدارة جميع عمليات نقل الذاكرة والإدخال/الإخراج والتكوين من وإلى ناقل PCI. تتم عمليات نقل الذاكرة والإدخال/الإخراج كعمليات قراءة/كتابة عادية من وحدة المعالجة المركزية. أما عمليات قراءة/كتابة التكوين، فيجب الوصول إليها كعمليات نقل 32 بت عن طريق كتابة عنوان التكوين إلى منفذ إدخال/إخراج، ثم الوصول إلى منفذ إدخال/إخراج آخر لقراءة/كتابة سجل التكوين.

يتم التحكم في ذاكرة التخزين المؤقت من المستوى الثاني (L2) بسعة 128 كيلوبايت بواسطة وحدة تحكم PCI. وقد تم ضبط ذاكرة التخزين المؤقت L2 مسبقًا لإنتاج 152 نانوثانية من عمليات ملء خطوط التخزين المؤقت بين ذاكرة التخزين المؤقت L2 وذاكرة التخزين المؤقت L1.

وحدة BIOS عبارة عن جهاز ذاكرة فلاش بسعة 1 ميجابايت (128 كيلوبايت × 8) بجهد 5 فولت، ويتم تركيبها في مقبس على لوحة التحكم بالوصول (ACL). راجع الجدول 4، إعدادات BIOS الأساسية، للاطلاع على الإعدادات التي يمكن الوصول إليها من خلال صندوق الأدوات، وكذلك من خلال أداة الإعداد. ستقوم وحدة BIOS بإعادة توجيه عرض الفيديو إلى منفذ COM1 في حال عدم العثور على BIOS للفيديو (في حال عدم وجود بطاقة رسومات PC/104 VGA مثبتة).
ينقسم نظام الإدخال والإخراج الأساسي (BIOS) الخاص بذاكرة الفلاش إلى ثلاثة أقسام:
• نظام الإدخال والإخراج الأساسي (BIOS) الرئيسي
• أداة إعداد نظام الإدخال والإخراج الأساسي (BIOS)
• نظام الإدخال والإخراج الأساسي الموسع من جنرال إلكتريك للأنظمة الصناعية

الأسئلة الشائعة:

1. ما هي واجهة IS215ACLAH1AM؟
الإنترنت

2. ما هي معلومات BIOS الخاصة بـ IS215ACLAH1AM؟
BlOS عبارة عن وحدة ذاكرة فلاش بسعة 1 ميجابايت (128 كيلوبايت × 8) تعمل بجهد 5 فولت، وتُركّب في مقبس على لوحة التحكم ACL. راجع الجدول 4، إعدادات BIOS الأساسية، للاطلاع على الإعدادات التي يمكن الوصول إليها من خلال صندوق الأدوات، وكذلك من خلال أداة الإعداد. سيعيد BIOS توجيه عرض الفيديو إلى COll إذا لم يتم العثور على BIOS فيديو (في حال عدم وجود لوحة PC/104 VGA مثبتة).
