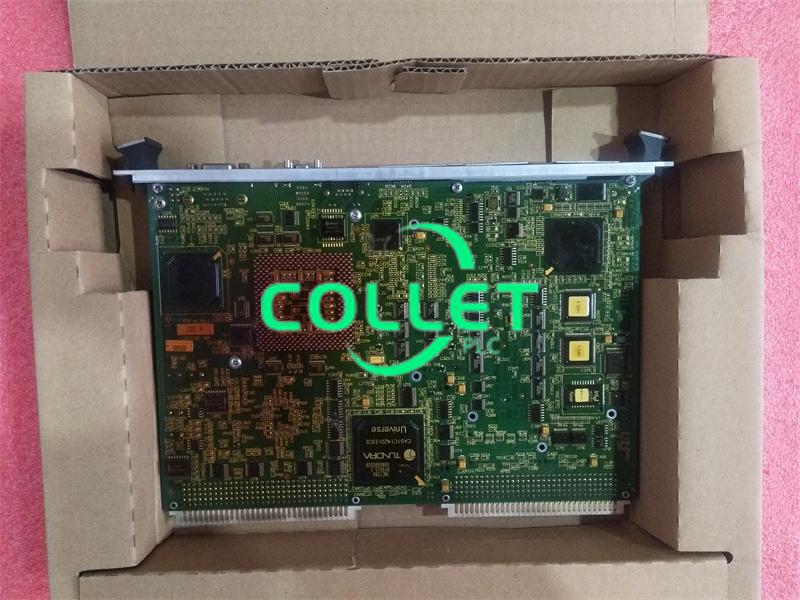

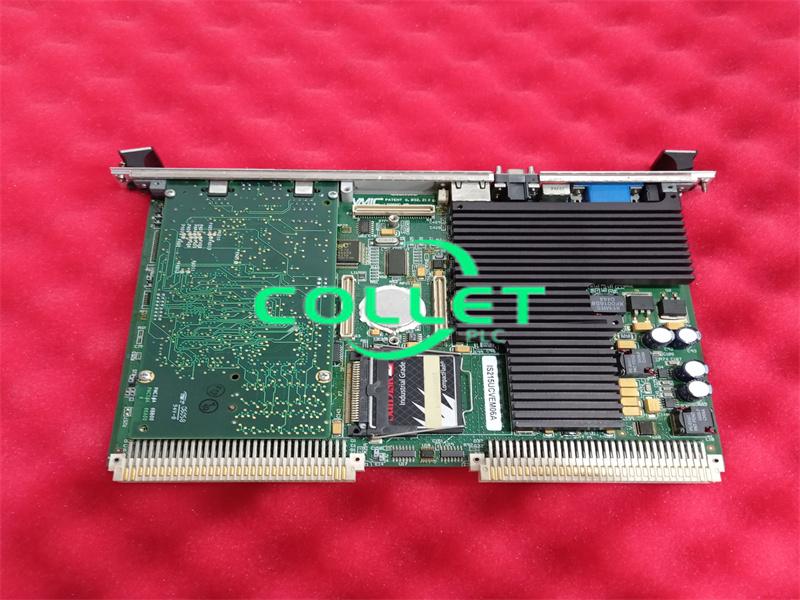

لوحة تزويد الطاقة IS215UCVEM01A GE IS215UCVEH2AE PCB Mark VI, AE

وصف:

وحدة التحكم Mark VI UCVE عبارة عن حاسوب لوحي أحادي (SBC) بارتفاع 6U، بفتحة واحدة أو فتحتين، يُشغّل برنامج تشغيل التوربينات. تُركّب وحدة التحكم في رف VME يُسمى وحدة التحكم، وتتواصل مع لوحات الإدخال/الإخراج الخاصة بالتوربينات عبر ناقل VME. نظام تشغيل وحدة التحكم هو QNX، وهو نظام تشغيل متعدد المهام يعمل في الوقت الحقيقي، ومصمم للتطبيقات الصناعية عالية السرعة والموثوقية.

توفر ثلاثة منافذ اتصال روابط لواجهات التشغيل والهندسة على النحو التالي:

• اتصالات إيثرنت بوحدة UDH للتواصل مع واجهات المستخدم الرسومية (HMIs) ومعدات التحكم الأخرى
• وصلة RS-232C للإعداد باستخدام منفذ COM1
• وصلة RS-232C للتواصل مع أنظمة DCS باستخدام منفذ COM2 (مثل Modbus slave)

تُستخدم ثلاثة إصدارات من وحدات التحكم. وحدة التحكم UCVE أحادية الفتحة هي الجيل الحالي. أما وحدتا التحكم UCVB وUCVD ثنائيتا الفتحة فلم تعدا تُشحنان مع الأنظمة الجديدة، ولكنهما لا تزالان مستخدمتين في الأنظمة القديمة. يمكن استخدام وحدة التحكم UCVE لاستبدال وحدات التحكم الأخرى، ولكن ذلك يتطلب ترقية اللوحة الخلفية. في حال استبدال وحدة التحكم ICVB، يلزم أيضًا ترقية كابلات الإيثرنت.

يتوفر جهاز UCVE بنوعين مختلفين، هما UCVEH2 وUCVEM01. يُعدّ UCVEH2 وحدة التحكم القياسية من طراز Mark VI (انظر الشكل 9-1). وهو عبارة عن لوحة أحادية الفتحة تستخدم معالج Intel Celeron بسرعة 300 ميجاهرتز، مع ذاكرة فلاش بسعة 16 ميجابايت وذاكرة DRAM بسعة 32 ميجابايت. يوفر منفذ إيثرنت واحد من نوع 10BaseT (RJ-45) إمكانية الاتصال بوحدة UDH.

يحتوي جهاز UCVEM01 على جميع ميزات جهاز UCVEH2 بالإضافة إلى منفذ إيثرنت 10BaseT ثانٍ للاستخدام على شبكة فرعية منطقية IP منفصلة، كما هو موضح في الشكل 9-2. يتم تكوين منفذ الإيثرنت الثاني من خلال صندوق الأدوات.

يقوم جهاز التحكم بالتحقق من صحة تكوين صندوق الأدوات الخاص به مقابل الأجهزة الموجودة في كل مرة يتم فيها تشغيل الرف.

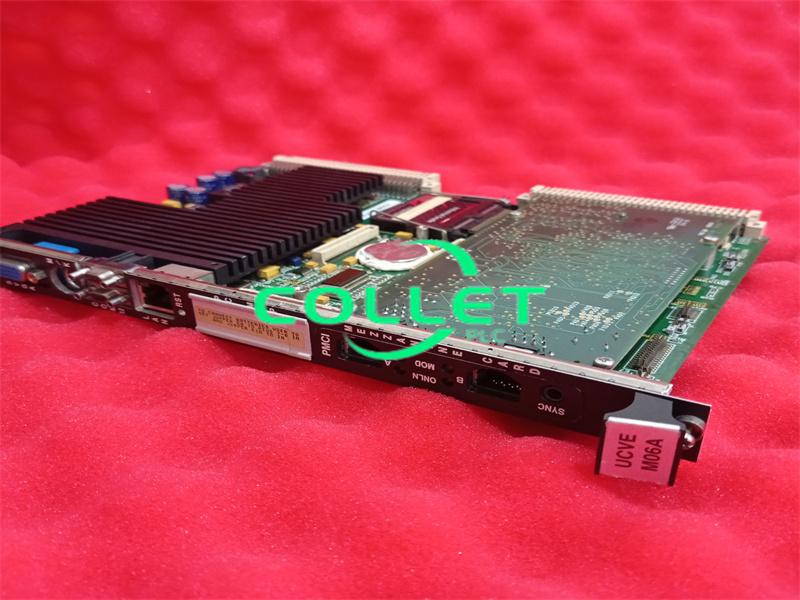

الشكل 9-1. اللوحة الأمامية لوحدة التحكم UCVEH2

سمات:

• الوظيفة: لوحة تزويد الطاقة AE، السلسلة: التحكم في توربينات الرياح Mark VIe
• الطلاء: طلاء لوحة الدوائر المطبوعة القياسي
• مراجعة وظيفية: أ
• قدرات المراقبة: الاهتزاز، كشف اللهب، التحكم في درجة الحرارة

تحديد:
المعالج الدقيق معالج إنتل سيليرون بسرعة 300 ميجاهرتز
ذاكرة ذاكرة وصول عشوائي ديناميكية (DRAM) سعة 32 ميجابايت
وحدة ذاكرة فلاش مدمجة سعة 16 ميجابايت
ذاكرة تخزين مؤقتة من المستوى الثاني بحجم 128 كيلوبايت
ذاكرة SRAM مدعومة ببطارية - 8 كيلوبايت مخصصة كذاكرة NVRAM لوظائف وحدة التحكم
نظام التشغيل كيو إن إكس
مصابيح LED توفر مؤشرات LED الموجودة على اللوحة الأمامية معلومات الحالة على النحو التالي:
حالة طاقة مؤشر الانعطاف الأيسر
نشاط وميض المؤشر المركزي
مؤشر يمين ناقل VME SYSFAIL
حالة الإيثرنت الأساسية
مؤشر الشبكة المحلية العلوية نشط
رابط مؤشر الشبكة المحلية السفلي
حالة الإيثرنت الثانوي (إصدار M01 فقط)
مؤشر سرعة الشبكة المحلية اليسرى
مؤشر الشبكة المحلية الأيمن - رابط/نشط
برمجة لغة التحكم باستخدام الكتل التناظرية والمنفصلة؛ تمثيل المنطق البولياني بصيغة مخطط سلم المرحلات. تشمل أنواع البيانات المدعومة ما يلي:
• منطقي
• عدد صحيح موقع ذو 16 بت
• عدد صحيح موقع 32 بت
• نظام فاصلة عائمة 32 بت
• فاصلة عائمة طويلة 64 بت
واجهة إيثرنت الرئيسية زوج ملتوي 10Base-T، موصل RJ-45:
• بروتوكول TCP/IP المستخدم للاتصال بين وحدة التحكم ومجموعة الأدوات
• بروتوكول بيانات إيثرنت العالمي (EGD) للاتصال بواجهة المستخدم الرسومية CIMPLICITY، ووحدات التحكم المنطقية القابلة للبرمجة من السلسلة 90-70
• يدعم بروتوكول Ethernet Modbus™ للاتصال بين وحدة التحكم ونظام التحكم الموزع (DCS) التابع لجهة خارجية
إيثرنت ثانوي واجهة (إصدار M01 فقط)
زوج ملتوي 10Base-T، موصل RJ-45:
• بروتوكول بيانات الإيثرنت العالمي (EGD)
• يدعم بروتوكول Ethernet Modbus™ للاتصال بين وحدة التحكم ونظام التحكم الموزع (DCS) التابع لجهة خارجية
منافذ COM موصلان صغيران للغاية من نوع D ذو 9 دبابيس:
COM1 محجوز للتشخيص، سرعة نقل البيانات 9600 باود، 8 بتات للبيانات، بدون بت تكافؤ، بت إيقاف واحد
يُستخدم منفذ COM2 للاتصال التسلسلي عبر بروتوكول Modbus، بسرعة 9600 أو 19200 باود
متطلبات الطاقة UCVEH2
+5 فولت تيار مستمر، 6 أمبير نموذجي، 8 أمبير كحد أقصى
+12 فولت تيار مستمر، 180 مللي أمبير نموذجي، 250 مللي أمبير كحد أقصى
−12 فولت تيار مستمر، 180 مللي أمبير نموذجي، 250 مللي أمبير كحد أقصى
متطلبات الطاقة UCVEM01
+5 فولت تيار مستمر، 6 أمبير نموذجي، 8.1 أمبير كحد أقصى
+12 فولت تيار مستمر، 180 مللي أمبير نموذجي، 250 مللي أمبير كحد أقصى
−12 فولت تيار مستمر، 180 مللي أمبير نموذجي، 250 مللي أمبير كحد أقصى

الأسئلة الشائعة:

س1: ما الذي يمنح IS215UCVEM01A تصنيف مستوى التجميع 210؟
ال IS215UCVEM01A كانت النماذج في الأصل تُصنف بين ألواح غير مطلية من المستوى 200 وألواح مطلية من المستوى 210.

س2: ماذا تعني علامة السلسلة "IS210" الموجودة في رقم المنتج IS215UCVEM01A؟
توضح علامة سلسلة IS210 الموجودة في رقم المنتج الوظيفي IS210AEPSG1A أن لوحة الدوائر المطبوعة هذه منتج مصنع محليًا بإصدار تجميع خاص.

رابط ورقة البيانات:

لوحة تزويد الطاقة IS215UCVEM01A GE IS215UCVEH2AE PCB Mark VI, AE ملف PDF ورقة البيانات
