IS220PDIOH1B GE MKVIe PDIO حزمة إدخال/إخراج IS230TDBTH2A

وصف:

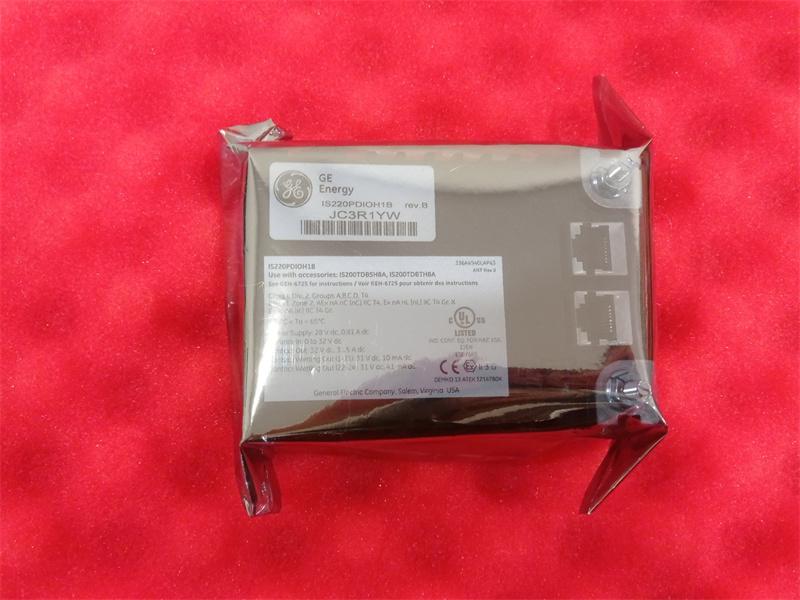

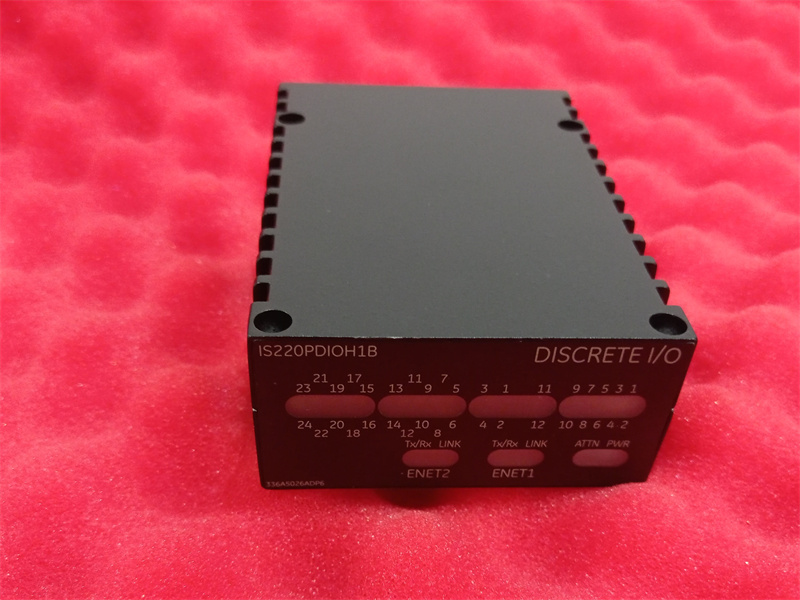

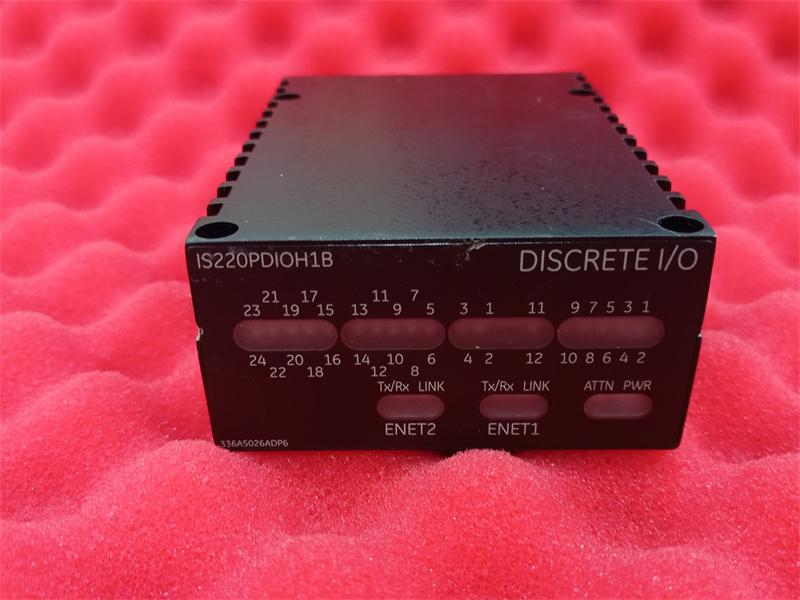

توفر وحدة الإدخال/الإخراج المنفصلة (PDIO) واجهة كهربائية بين شبكة إيثرنت واحدة أو اثنتين للإدخال/الإخراج ولوحة طرفية للإدخال/الإخراج المنفصلة. تحتوي الوحدة على لوحة معالجة مشتركة بين جميع وحدات الإدخال/الإخراج الموزعة Mark* VIe، ولوحة تجميع بيانات خاصة بوظيفة الإدخال/الإخراج المنفصلة. تقبل الوحدة ما يصل إلى 24 مدخلًا تلامسيًا، وتتحكم بما يصل إلى 12 مخرجًا مرحليًا، وتستقبل إشارات تغذية راجعة خاصة باللوحة الطرفية. تحدد اللوحة الطرفية قدرة جهد PDIO. يتم إدخال النظام إلى الوحدة عبر موصلين إيثرنت RJ45 ومدخل طاقة ثلاثي الأطراف. يتم إدخال/إخراج الإشارة المنفصلة عبر موصل DC-62 يتصل مباشرةً بموصل اللوحة الطرفية. يتم توفير التشخيص المرئي من خلال مؤشرات LED.

وحدة PDIO هي المكافئ الوظيفي لوحدتي الإدخال/الإخراج PDIA وPDOA المدمجتين في وحدة واحدة. في التطبيقات أحادية الاتجاه، تُركّب على لوحة طرفية TDBS، وهي مكافئة للوحة طرفية مرحل SRLY مدمجة مع لوحة طرفية لإدخال التلامس STCI. أما في تطبيقات TMR، فتُركّب على لوحة طرفية TDBT، والتي توفر، مع خيار WROB، مكافئة للوحة طرفية مدمجة مع لوحة طرفية لإدخال التلامس TBCI.

لتثبيت حزمة PDIO

1. قم بتثبيت لوحة التوصيل المطلوبة بإحكام.
2. قم بتوصيل حزمة PDIO I/O مباشرة بموصلات لوحة التوصيل.
3. ثبّت الحزم ميكانيكيًا باستخدام المسامير الملولبة المجاورة لمنافذ الإيثرنت. تنزلق هذه المسامير في حامل تثبيت خاص بنوع لوحة التوصيل. يجب ضبط موضع الحامل بحيث لا تُطبّق أي قوة بزاوية قائمة على موصل DC-62 بين الحزمة ولوحة التوصيل. لا يلزم إجراء هذا الضبط إلا مرة واحدة طوال عمر المنتج.
ملاحظة: يتم تركيب وحدة PDIO مباشرةً على لوحة طرفية من نوع Mark VIe. تحتوي اللوحات الطرفية أحادية الاتجاه على موصل DC-62 واحد لاستقبال وحدة PDIO. أما اللوحات الطرفية التي تدعم تقنية TMR، فتحتوي على ثلاثة موصلات DC-62، واحد منها للتشغيل أحادي الاتجاه، واثنان للتشغيل ثنائي الاتجاه، وثلاثة للتشغيل بتقنية TMR. تدعم وحدة PDIO جميع هذه التوصيلات مباشرةً.

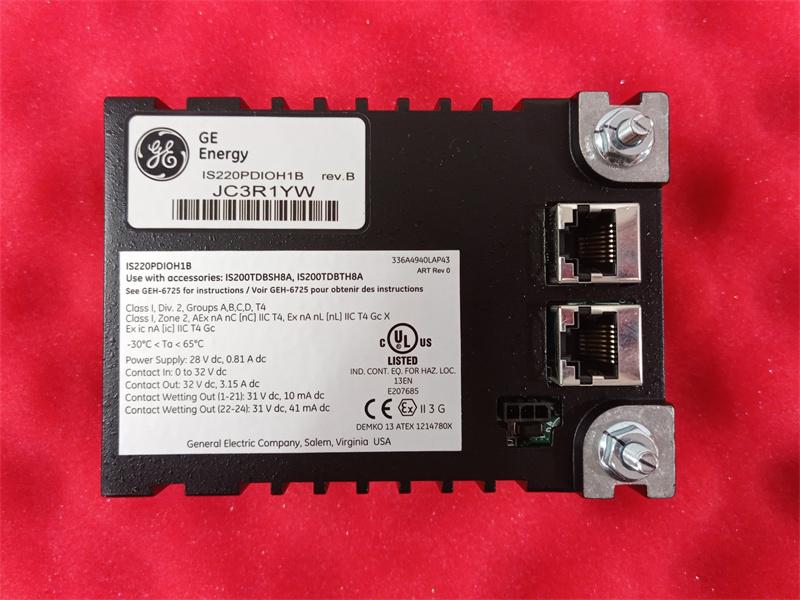

٤. قم بتوصيل كابل إيثرنت واحد أو اثنين حسب إعدادات النظام. ستعمل الوحدة عبر أي من المنفذين. في حال استخدام اتصالين، يُنصح بتوصيل ENET1 بالشبكة المرتبطة بوحدة التحكم R.
٥. قم بتوصيل الطاقة بالحزمة عن طريق توصيل الموصل الموجود على جانبها. ليس من الضروري فصل الطاقة عن الكابل قبل توصيله، لأن حزمة الإدخال/الإخراج مزودة بخاصية بدء التشغيل التدريجي التي تتحكم في تيار البدء عند توصيل الطاقة.
6. استخدم تطبيق ToolboxST* لضبط إعدادات وحدة الإدخال/الإخراج حسب الحاجة. راجع أيضًا قسم إعادة التكوين التلقائي.

عملية
تتشابه وظيفة معالجة الإشارة المدمجة مع تلك الموجودة في TBCI، وهي مُصممة للعمل مع جهد إثارة مستمر 24 و48 و125 فولت. يتراوح جهد الإثارة الداخل بين 16 و32 فولت، وبين 32 و64 فولت، وبين 100 و145 فولت على التوالي. يبلغ جهد العتبة 50% من جهد الإثارة. يوضح الشكل دوائر استشعار التلامس.

يتم تحديد تيارات إدخال الاتصال بمقاومة محدودة إلى 2.5 مللي أمبير في الدوائر الـ 21 الأولى، و10 مللي أمبير في الدوائر من 22 إلى 24. يتم تحديد تيار مصدر التيار المستمر 24 فولت إلى 0.5 أمبير باستخدام صمامات بوليمر ذات معامل درجة حرارة موجب يمكن إعادة ضبطها.

تعمل المرشحات على تقليل الضوضاء عالية التردد وكبح التشويش عند كل مدخل بالقرب من نقطة دخول الإشارة. تنتقل إشارات جهد الإدخال المنفصلة إلى معالج الإدخال/الإخراج الذي يمررها عبر عوازل ضوئية، ويحولها إلى إشارات رقمية، ثم ينقلها إلى وحدة التحكم.

الأسئلة الشائعة:

1. ما هوIS230TDBTH2A؟
إنها وحدة الإدخال المنفصلة MKVIe التي طورتها شركة جنرال إلكتريك (GE).
2. ما هو عدد قنوات IS220PDIOH1B؟ نموذج؟
24 DI و 12 اتصال من النوع C DO
3. كيفية تثبيت حزمة PAIC IS220PDIOH1B؟
قم بتوصيل وحدة إدخال/إخراج PDIO واحدة مباشرةً للاتصال أحادي الاتجاه أو ثلاث وحدات إدخال/إخراج PAIC للاتصال ثلاثي الاتجاه بموصلات لوحة التوصيل.

رابط ورقة البيانات:

IS220PDIOH1B GE MKVIe PDIO I/O Pack IS230TDBTH2A ملف PDFورقة البيانات
