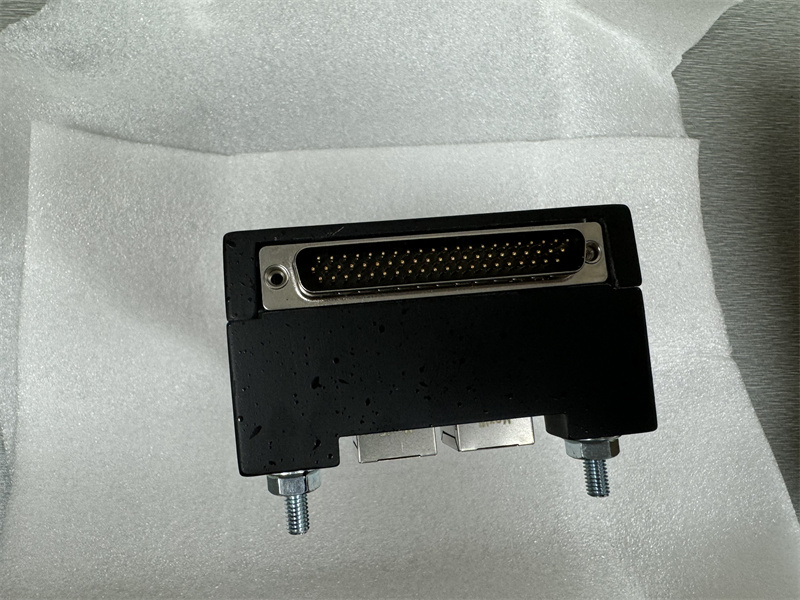

IS220PPROH1A GE MKVIe حزمة إدخال/إخراج حماية توربينية احتياطية

وصف:

IS220PPROH1A هي حزمة إدخال/إخراج لحماية التوربينات الاحتياطية (PPRO) من تطوير شركة GE. توفر حزمة إدخال/إخراج حماية التوربينات الاحتياطية (PPRO) ولوحات الوصلات الطرفية المرتبطة بها نظام حماية احتياطي مستقل من السرعة الزائدة، بالإضافة إلى فحص احتياطي لمزامنة المولد مع ناقل الطاقة. كما تعمل كجهاز مراقبة مستقل للتحكم الأساسي. تُشكل ثلاث حزم إدخال/إخراج PPRO ثلاثية الوحدات (TMR) مثبتة على لوحة وصلات منفصلة لحماية التوربينات البسيطة (SPRO)، أو ثلاث وحدات PPRO مثبتة على لوحة وصلات TMR TPROH#C، نظام حماية نموذجيًا. تتصل كل حزمة SPRO أو TPROH#C بلوحة فصل الطوارئ المخصصة عبر كابل مزود بوصلات DC-37 دبوسًا على كلا الطرفين.

تم تصميم نظام حماية التوربينات الاحتياطية Mark VIe Control PPRO، أرقام الكتالوج IS220PPROH1A، للاستخدام مع لوحات طرفية ملحقة أرقام الكتالوج IS200TREAH1A، IS200TREAH3A، IS200SPROH1A، IS200SPROH2A، IS200TPROH1C، IS200TPROH2C.


TREG تعني لوحة محطة رحلة الطوارئ لتوربينات الغاز.
TREL: لوحة طرفية لرحلات الطوارئ الخاصة بالتوربينات البخارية الكبيرة
TRES: لوحة طرفية لرحلات الطوارئ الخاصة بالتوربينات البخارية الصغيرة/المتوسطة
يُركّب تكوين مختلف ثلاث حزم إدخال/إخراج PPRO مباشرةً على TREA لنظام حماية TMR أحادي اللوحة. لتواصل IONet مع وحدات التحكم، يتضمن PPRO اتصال إيثرنت.

الوصف الوظيفي
تتضمن حزمة الإدخال/الإخراج منفذي إيثرنت، ومصدر طاقة، ومعالجًا محليًا، ولوحة لجمع البيانات. يُبسط هذا التصميم أو يُلغي الكثير من الأجهزة المطلوبة سابقًا للاتصال بالمعدات الميدانية، بالإضافة إلى تحسين موثوقية التشغيل وخفض تكاليف الصيانة طويلة الأمد.
يُستخدم IS220PPROH1A في تطبيقات الطوارئ التوربينية Aeroderivative، ويُستخدم عادةً مع لوحة طرفية TREAH. يمكن توصيل هذا المكون بكتل طرفية من نوع الحاجز أو الصندوق. لاستشعار الجهد، يخضع هذا الجزء لقيود توصيل ميدانية، حيث يحد طول الكابل من 1000 قدم (18 AWG). عند التبديل من حزمة BPPB P-Pack إلى حزمة BPPC P-Pack، لا يمكن إعادة تهيئة المكون تلقائيًا.
اللوحة الأمامية للقطعة مُعلَّمة برقم مُعرِّف المُكوِّن والعديد من مؤشرات LED. هذه المؤشرات مُرتَّبة في أزواج على اللوحة الأمامية. الزوج الأول هو PWR/ATTN، والزوج الثاني هو LINK/TxRx وENET 1، والزوج الثالث هو LINK/TxRx وENET2. المُكوِّن الأخير هو منفذ الأشعة تحت الحمراء، الموجود أسفل اللوحة الأمامية.
تم تجهيز الجزء بمعالج عالي السرعة واثنين من 10
