IS230TPROH1C GE MKVIe، مجموعة الحماية/الرحلة

وصف:

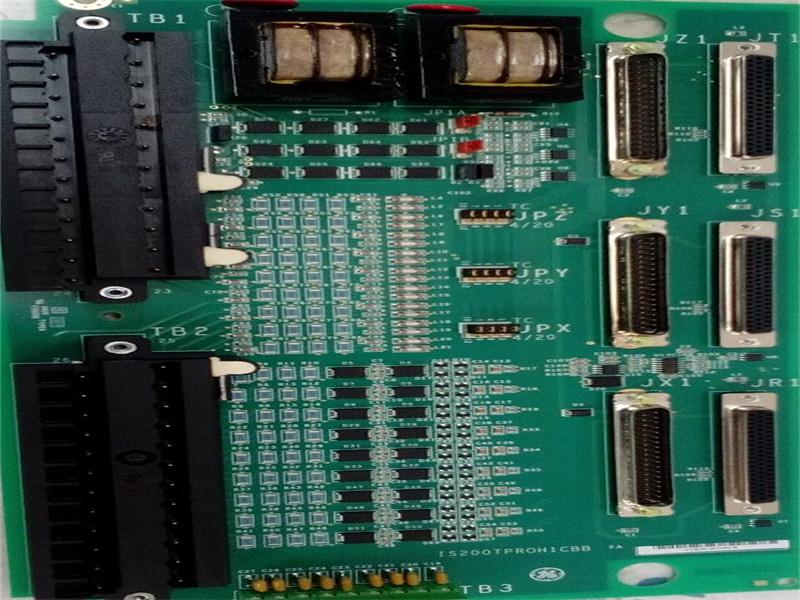

IS200TPROH1C هي لوحة حماية توربينية من تطوير شركة جنرال إلكتريك. وهي جزء من نظام التحكم Mark VIe، حيث يُشكل نظاما TPRO وVPRO جزءًا لا يتجزأ من بنية التحكم في التوربينات، ويلعبان دورًا محوريًا في ضمان السلامة التشغيلية. يوضح هذا القسم وظائفهما ومسؤولياتهما داخل النظام. تعمل اللوحة بشكل مستقل لتوفير إشارات أساسية للحماية من السرعة الزائدة في حالات الطوارئ والتزامن.

حماية التوربينات الاحتياطية PPRO وYPRO
الوحدات النمطية
تمت الموافقة على مجموعات لوحة الإدخال/الإخراج والطرفية التالية للاستخدام في المواقع الخطرة:
• مجموعة إدخال/إخراج الحماية الاحتياطية للتوربينات Mark VIe IS220PPROH1A
مع لوحات طرفية (ملحقات) IS200SPROH1A، IS200SPROH2A، IS200TPROH1C، IS200TPROH2C،
IS200TREAH1A، IS200TREAH3A
• مجموعة إدخال/إخراج الحماية الاحتياطية للتوربينات Mark VIe IS220PPROS1B
مع لوحات طرفية (ملحقات) IS200SPROH1A، IS200SPROH2A، IS200TPROH1C، IS200TPROH2C،
IS200TPROS1C، IS200TPROS2C، IS200TREAH1A، IS200TREAH3A
• مجموعة إدخال/إخراج حماية توربينية احتياطية Mark VIeS IS220YPROS1A
مع لوحات طرفية (ملحقات) IS200SPROS1A، IS200TPROS1C، IS200TPROS2C، IS200TREAS1A

سمات:
نظرة عامة على نظام VPRO: يتألف نظام VPRO من ثلاث لوحات احتياطية، وهو آلية التحكم الرئيسية لوظيفة فصل الطوارئ. ينسق تشغيل ملفات فصل الطوارئ عبر أطراف TREx، مما يضمن استجابة سريعة في الحالات الحرجة. يقدم هذا القسم الفرعي وظائف نظام VPRO وتكوينه.
تكوين نظام الحماية: يتكون نظام الحماية من لوحات ثلاثية احتياطية، ويعمل بشكل مستقل في وحدة منفصلة عن نظام التحكم في التوربين. يصف هذا القسم الفرعي ترتيب اللوحات وتوصيلاتها مع ملفات العزم اللولبية عبر أطراف TREx، مع التركيز على التكرار والموثوقية.
دور محطات TREx: تُسهّل محطات TREx، بما في ذلك TREG وTREL وTRES، التحكم في ملفات التعثر اللولبية ضمن نظام الحماية. يوضح هذا القسم وظائف وتوصيلات محطات TREx، مُسلّطًا الضوء على دورها في ضمان سلامة وسلامة عمليات التوربينات.
وظيفة التوقف الطارئ في نظام VPRO: يتولى هذا النظام دورًا محوريًا في توفير وظيفة التوقف الطارئ، وضمان الاستجابة السريعة في حالات الطوارئ. يوضح هذا القسم الفرعي آلية عمل نظام VPRO في تنسيق ملفات التوقف وتنفيذ وظائف الحماية من السرعة الزائدة والتوقف في حالات الطوارئ.
التحكم في ملفات التعثر: يمكن توصيل ما يصل إلى ثلاثة ملفات تعثر بين طرفي TREx وTRPx. يشرح هذا القسم الفرعي تكوين ملفات التعثر وتشغيلها، مع التركيز على دور طرفي TREx وTRPx في توفير الجهد اللازم لتشغيلها.
آلية التصويت والتحكم في التتابع: يتحكم نظام VPRO في تشغيل ملفات لولبية للرحلات من خلال آلية تصويت متطورة، باستخدام 12 مرحلاً على لوحة TREG. يصف هذا القسم الفرعي عملية التصويت والتحكم في التتابع، مما يضمن التكرار والموثوقية في وظائف الرحلات الطارئة.
إمكانيات التوسع: يتيح النظام التوسع من خلال دمج لوحة TREG ثانية، والتي يمكن تشغيلها من VPRO إلى J4. يستكشف هذا القسم الفرعي إمكانية توسيع النظام ودمج مكونات إضافية لتحسين الوظائف والتكرار.
تثبيت:
توصيل محولات جهد المولد والناقل، والمدخلات التناظرية، والمزدوجات الحرارية: ابدأ بتوصيل محولات جهد المولد والناقل، والمدخلات التناظرية، والمزدوجات الحرارية إلى أول وحدة طرفية على لوحة TPRO. تُعد هذه الخطوة بالغة الأهمية لدمج المستشعرات والمدخلات الأساسية في النظام، مما يتيح مراقبةً وتحكمًا دقيقين لمعلمات المولد والناقل.
توصيل لاقطات السرعة المغناطيسية: بعد ذلك، وصّل لاقطات السرعة المغناطيسية بكتلة التوصيل الطرفية الثانية على لوحة TPRO. تلعب هذه اللاقطات دورًا محوريًا في قياس سرعة دوران الآلات، حيث توفر تغذية راجعة حيوية لأغراض المراقبة والتحكم.
تهيئة المدخلات التناظرية: اضبط وصلات التوصيل JP1A وJP1B لتكوين المدخلات التناظرية وفقًا لمتطلبات النظام. تتيح هذه الوصلات اختيار مدخل جهد 4-20 مللي أمبير أو مدخل جهد على أول المدخلات التناظرية الثلاثة، مما يوفر مرونة في تكامل المستشعر ومعالجة الإشارة.
التحقق والاختبار: بعد اكتمال توصيل الأسلاك والتكوين، يُجرى تحقق واختبار شاملان لنظام TPRO. تأكد من سلامة التوصيلات، وسلامة الإشارة، ووظائف المستشعرات والمدخلات. تضمن هذه الخطوة عمل النظام على النحو المطلوب وتلبيته لمتطلبات الأداء.
التكامل مع نظام التحكم: دمج نظام TPRO مع بنية التحكم العامة، مما يضمن تواصلًا سلسًا وتوافقًا مع مكونات النظام الأخرى. قد يشمل ذلك الاتصال بلوحات التحكم، أو أنظمة جمع البيانات، أو نظام SCADA.
التشغيل والمعايرة: تشغيل نظام TPRO بمعايرة المستشعرات، وضبط معلمات التشغيل، وضبط عتبات الإنذار. إجراء اختبارات دقيقة في ظروف تشغيل مختلفة للتحقق من أداء النظام وموثوقيته.
عملية:
- توفير إشارات السرعة: يؤدي وظيفةً أساسيةً تتمثل في تزويد نظام VPRO بإشارات السرعة لحماية التوربين من السرعة الزائدة الطارئة (EOS). تُعد هذه الإشارات أساسيةً للكشف عن حالات السرعة الزائدة الخطيرة المحتملة والاستجابة لها، مما يضمن سلامة تشغيل التوربينات.
توفير إشارات المولدات: بالإضافة إلى إشارات السرعة، يوفر النظام إشارات المولدات لحماية فحص التزامن الاحتياطي. تتيح هذه الإشارات اكتشاف أعطال التزامن، مما يضمن تزامن التوربين مع الشبكة أو مصادر الطاقة الأخرى لضمان تشغيل مستقر وفعال.
معالجة المدخلات التناظرية: جهاز TPRO مزود بثلاثة مدخلات تيار تناظرية، تُستخدم لأغراض مراقبة وحماية متنوعة. تُستخدم هذه المدخلات لمهام مثل مراقبة ارتفاع درجة حرارة عادم التوربينات الغازية، مما يوفر بيانات مهمة للكشف المبكر عن مشاكل ارتفاع درجة الحرارة والوقاية منها.
إدارة مُدخلات المُزدوجات الحرارية: يستوعب النظام أيضًا تسعة مُدخلات مُزدوجات حرارية، مُخصصة بشكل رئيسي لحماية توربينات الغاز من ارتفاع درجة الحرارة. تُتيح هذه المُدخلات مُراقبة دقيقة لمستويات درجة الحرارة، مما يسمح بالتدخل الفوري في حال حدوث أي شذوذ في درجة الحرارة لمنع أي ضرر مُحتمل للتوربين.
ترتيبات إمداد الطاقة: يُزوّد VPRO وحدة TPRO بتيار مستمر بجهد ٢٨ فولت لتشغيل أجهزة إرسال المدخلات التناظرية الثلاثة. يضمن هذا التشغيل المستمر لنظام المدخلات التناظرية، مما يُتيح مراقبة دقيقة وموثوقة للمعلمات المهمة.
التعاون مع VPRO: تعمل TPRO وVPRO معًا لضمان حماية شاملة وتحكم كامل لنظام التوربينات. فبينما توفر TPRO الإشارات والمدخلات الأساسية، توفر VPRO وظائف الطاقة والتنسيق الأساسية، مما يضمن التكامل والتشغيل السلس لنظام الحماية.
