IS400TCATH1A GE MKVI، لوحة طرفية لوحدة تناظرية

وصف:

IS400TCATH1A هو جهاز يُسمى لوحة طرفية. IS400TCATH1A هو أحد الأجزاء المكونة العديدة في سلسلة Mark VI التي تصنعها شركة General Electric أو GE. تم استخدام Mark VI والسلسلة الأخرى في مجموعة Mark لإدارة جميع عمليات توربينات الغاز والبخار عام 1969، عندما تم طرح Mark I لأول مرة. يجب تعريف سلسلة نظام التحكم في التوربينات Mark VI التي صُنعت لها لوحة طرفية تجميعية أساسية TMR IS400TCATH1A في الأصل على أنها ترقية وظيفية مهمة جدًا لمعيار الصناعة الذي تم تطويره مسبقًا لسلسلة نظام التحكم في التوربينات Mark V، حيث أضافت سلسلة Mark VI لمنتج لوحة طرفية تجميعية أساسية TMR هذا تطبيق توربينات الرياح الموجه بالطاقة البديلة إلى التطبيقات القائمة على الغاز والبخار التي شوهدت مع طرح سلسلة Mark V كما ذكرنا سابقًا.

نصائح ومواصفات الأجهزة

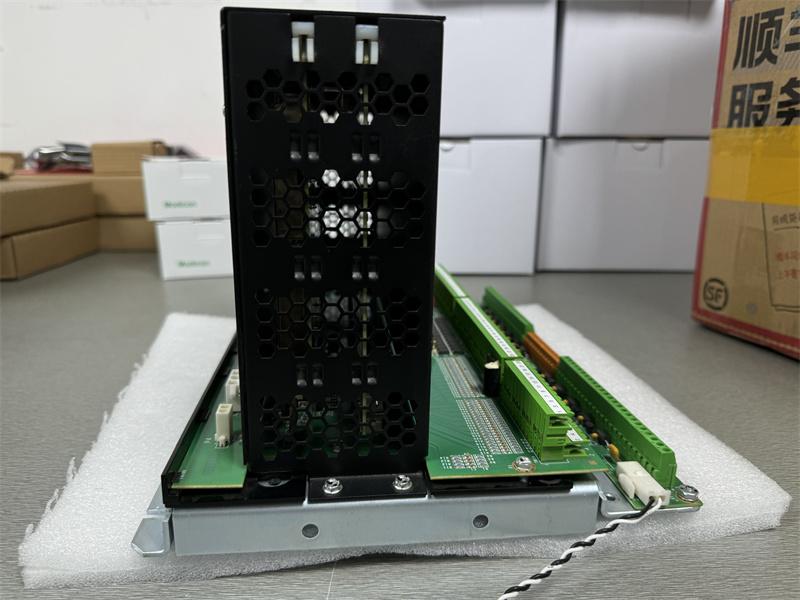

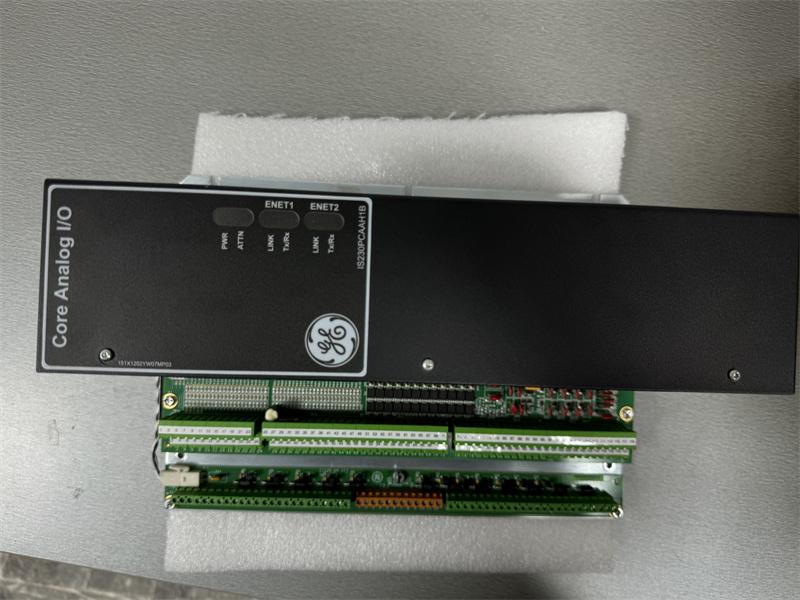

IS400TCATH1A عبارة عن لوحة دوائر مطبوعة طويلة مستطيلة الشكل. توجد ثلاث (3) كتل طرفية خضراء طويلة على الحافة اليسرى من IS400TCATH1A. تحتوي كل كتلة طرفية من هذه الكتل على عدة أطراف صغيرة مصنوعة من معدن فضي. توجد بجوار الكتل الطرفية في النصف السفلي من IS200TCATH1A مجموعة من المكثفات الوردية. هذه المكثفات صغيرة ومستديرة. تم ترتيب هذه المكثفات في صفين (2) يحتوي كل منهما على عشرين (20) مكثفًا على الأقل. توجد ثلاثة (3) مكثفات وردية إضافية بالقرب من مركز الحافة السفلية من IS400TCATH1A. يوجد في النصف العلوي من IS400TCATH1A بجوار الكتل الطرفية سلسلة من دبابيس التوصيل. تم ترتيب دبابيس التوصيل هذه في صفين (2) من اثنتي عشرة (12) مجموعة. تحتوي كل مجموعة على ثلاثة (3) دبابيس توصيل معدنية صغيرة. يتميز جهاز IS400TCATH1A بمقاومتين (2)، تُسمى أحيانًا مقاومات متغيرة. وُضع أحدهما أعلى الجهاز في المنتصف، والآخر مُقابله مباشرةً في الجزء السفلي منه. المقاومتان متصلتان ولهما لون رمادي فاتح.

سمات
يُولّد جهاز TCAT ثلاث إشارات صوتية بتردد يتراوح بين 4 و20 مللي أمبير، مما يُسهم في دقة وظائف خرج النظام. ولتسهيل هذه التوصيلات، يتميز جهاز TCAT بمجموعة شاملة من نقاط توصيل الأسلاك الميدانية، مع 120 طرفًا صندوقيًا قابلًا للتوصيل على الطراز الأوروبي لضمان توصيلات آمنة. تُنظّم نقاط التوصيل في ثلاث مجموعات: مجموعة من 48 طرفًا، ومجموعة أخرى من 24 طرفًا، ومجموعة أخيرة من 48 طرفًا، مما يُحسّن تنظيم النظام وسهولة الوصول إليه.
يُكمّل نظام JGPA المدمج، الموجود بجوار المحطات الطرفية، قدرات النظام. فهو يوفر اثني عشر مخرج تيار مستمر إضافي بجهد 24 فولت، مُصمّم خصيصًا لأجهزة تتراوح قدرتها بين 4 و20 مللي أمبير، بالإضافة إلى محطات طرفية مُخصّصة لعزل الأسلاك. يُزوّد نظام JGPA بالطاقة من موصلات TCAT P3 أو P4، باستخدام ثنائي أو ترتيب يجمع الطاقة من وحدات PCAA المتصلة. يضمن هذا الإعداد توزيعًا موثوقًا للطاقة واستقرارًا داخل النظام.
تشمل الأدوار المتعددة للوحة الطرفية في النظام تحسين سعة وحدات الإدخال والإخراج، وإدارة إشارات الإدخال المتنوعة، وتوفير آلية مبسطة لتوليد إشارات الإخراج. هذا التوزيع الاستراتيجي للطاقة، ونقاط توصيل الأسلاك الميدانية الشاملة، والتعاون مع لوحة JGPA المجاورة، كلها عوامل تُسهم في الكفاءة والموثوقية والدقة الشاملة للوظائف التناظرية للنظام.
صفات
يتوفر اثني عشر مدخلاً للزلازل، واثني عشر مدخلاً لـ LVDT، وأربعة وعشرون مدخلاً بجهد 4-20 مللي أمبير، ومدخلان لمعدل النبضات المغناطيسية. كل مدخل من هذه المدخلات الأربعة والعشرين مزود بمصدر طاقة خاص به بجهد 24 فولت تيار مستمر، نصفه على لوحة TCAT والنصف الآخر على لوحة JGPA مجاورة.

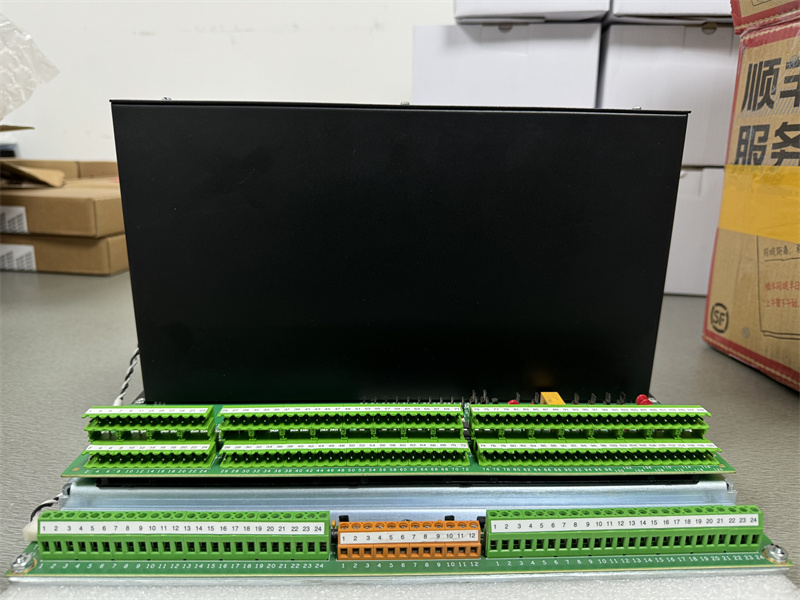

تتكون مخرجات TCAT من ثلاث إشارات مُصوَّتة تتراوح شدتها بين 4 و20 مللي أمبير. يوفر 120 طرفًا صندوقيًا قابلًا للتوصيل على الطراز الأوروبي نقاط توصيل سلكية ميدانية. تتكون مجموعة الأطراف من 48 طرفًا، و24 طرفًا، و48 طرفًا مرة أخرى. تضيف لوحة JGPA بجوار أطراف TCAT الميدانية اثني عشر مخرجًا إضافيًا بجهد 24 فولت تيار مستمر لأجهزة تتراوح شدتها بين 4 و20 مللي أمبير وأطراف سلكية محمية.
يوفر الموصل P3 أو P4 الطاقة إلى JGPA ويعمل كثنائي أو للحصول على الطاقة من وحدات PCAA المتصلة.
تتصل لوحة المحطات بوحدة PCAA واحدة أو أكثر عبر أزواج من الكابلات ذات 68 سنًا. يتم توجيه PR1 وPR2 إلى وحدة PCAA متصلة بشبكة R IONet. يتصل PS1 وPS2 بوحدة PCAA عبر شبكة S IONet. يتصل PT1 وPT2 بوحدة PCAA متصلة بشبكة T IONet. يُولّد كل كابل مُعرِّفًا إلكترونيًا عند توصيله. تُستخدم الكابلات دائمًا في أزواج، ويستخدم PCAA المُعرِّف الإلكتروني لضمان توصيل كابلات TCAT الصحيحة.

رابط ورقة البيانات:

IS400TCATH1A GE MKVI، لوحة طرفية لوحدة تناظرية ملف بي دي إف ورقة البيانات
