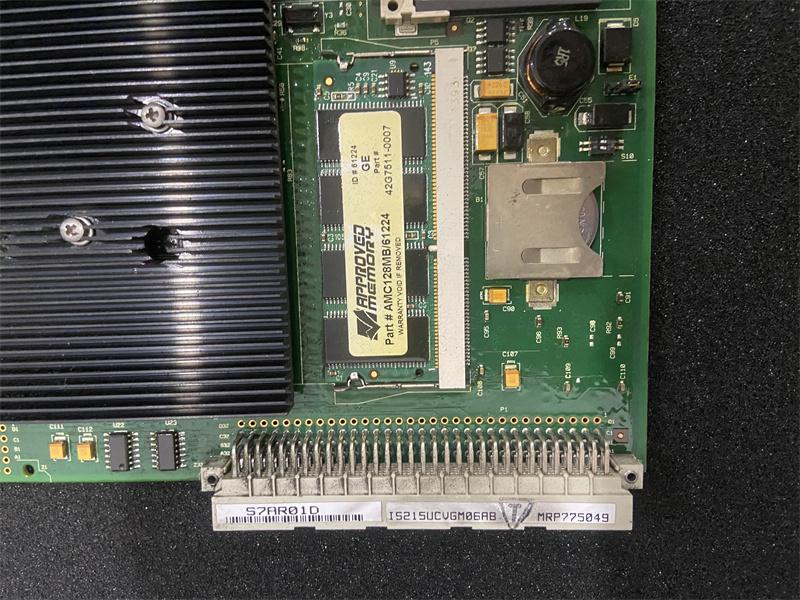

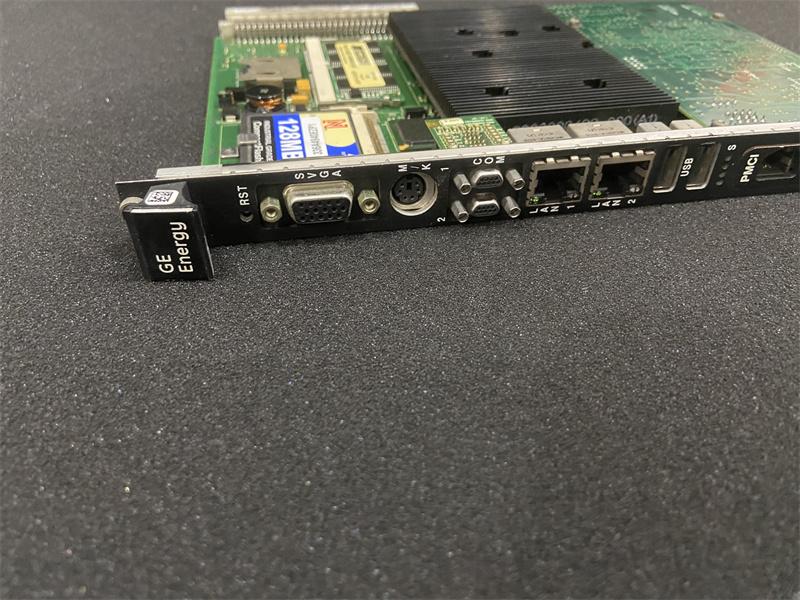

بطاقة تحكم معالج VME من نوع IS415UCVGH1A GE IS215UCVGM06A MKVI

وصف:

لوحة UCVG هي لوحة أحادية الفتحة تستخدم معالج Intel® Ultra Low Voltage Celeron™ بسرعة 650 ميجاهرتز، مزودة بذاكرة فلاش سعة 128 ميجابايت وذاكرة SDRAM سعة 128 ميجابايت. توفر منفذا إيثرنت 10BaseT/100BaseTX (موصل RJ-45) إمكانية الاتصال. يتيح منفذ الإيثرنت الأول الاتصال بوحدة UDH لأغراض التهيئة والتواصل المباشر بين الأجهزة.

يُستخدم منفذ الإيثرنت الثاني على شبكة فرعية منطقية منفصلة لبروتوكول الإنترنت، ويمكن استخدامه لبروتوكول Modbus أو شبكة بيانات عالمية خاصة عبر الإيثرنت (EGD). يتم تكوين هذا المنفذ من خلال لوحة التحكم. يتحقق المتحكم من صحة تكوين لوحة التحكم مقارنةً بالأجهزة الموجودة في كل مرة يتم فيها تشغيل الحامل.

ملاحظة: يسمح عنوان الشبكة الفرعية المنفصل لوحدة التحكم بتحديد منفذ إيثرنت بشكل فريد. يتم الحصول على عناوين الشبكة الفرعية IP من مسؤول شبكة الإيثرنت (على سبيل المثال، 192.168.1.0، 192.168.2.0).

سمات:

• سهولة التشغيل والتكوين

توفر اللوحة واجهة تشغيل سهلة الاستخدام وقوائم سهلة الاستخدام، مما يسمح للمستخدمين بتكوين محرك الأقراص والتحكم فيه بسهولة.

• التحكم في الوقت الحقيقي

يوفر معالجة البيانات والتحكم في الوقت الفعلي لتلبية متطلبات الأتمتة الصناعية الصارمة.

• السلامة والموثوقية

بفضل وظائف الحماية مثل التيار الزائد والجهد الزائد والجهد المنخفض، فإنه يضمن التشغيل الآمن للمحرك ويمنع الحوادث.

• قابلية التوسع

يدعم مجموعة متنوعة من وحدات التوسعة وبطاقات الوظائف لمزيد من الوظائف المتقدمة وقابلية التوسع.

• الاتصالات المتكاملة

يسهل التكامل السلس مع مكونات Mark Vl الأخرى، مما يتيح تبادل البيانات بكفاءة وتنسيق النظام.

• توافر عالٍ

صُممت هذه التقنية لدعم العمليات الحيوية، وهي تضمن موثوقية النظام حتى في ظل الأحمال الثقيلة.
تحديد:
تحديد:

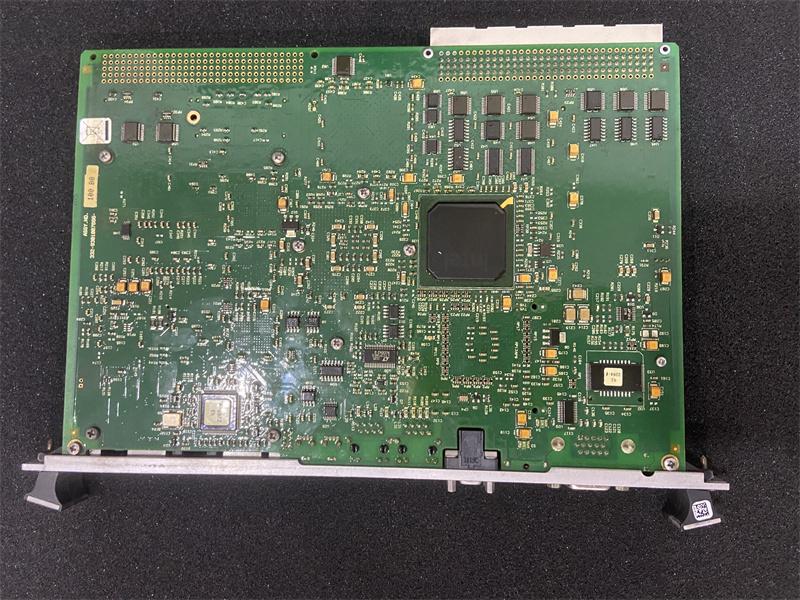

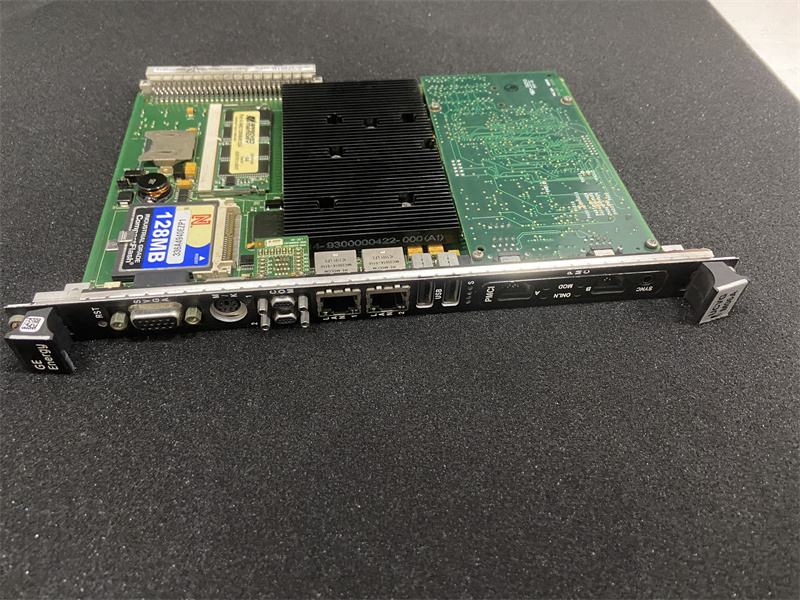

رقم القطعة: IS415UCVGH1A
نوع المنتج: لوحة تحكم
السلسلة: مارك 6
عدد القنوات: 6

مصادر الطاقة: 200-250 فولت تيار متردد
درجة حرارة التشغيل: من 0 درجة مئوية إلى 70 درجة مئوية
نظام التشغيل: QNX
المعالج الدقيق: معالج Intel Celeron فائق الجهد المنخفض بسرعة 650 ميجاهرتز
الذاكرة: 128 ميجابايت SDRAM
الأسئلة الشائعة:
1. ما هي منافذ الاتصال الثلاثة التي تربط المشغلين بواجهات الهندسة؟
- وصلات إيثرنت إلى وحدة التحكم الرئيسية (UDH) للاتصال بواجهة المستخدم الرسومية (HMI) ومعدات التحكم الأخرى.
- إعداد اتصال RS-232C من خلال منفذ COM1.
-اتصال RS-232C للاتصال عبر منفذ COM2 مع أنظمة التحكم الموزعة (DCS).

2. ماذا يتضمن نوع طلاء لوحة الدوائر المطبوعة المطابق IS415UCVHH1A؟
يُعد طلاء لوحة الدوائر المطبوعة IS415UCVGH1A ذو النمط المطابق طبقة رقيقة من الحماية الأساسية من التآكل اليومي، حيث يغلف لوحة الدائرة الأساسية لهذا المنتج IS415UCVGH1A بالكامل بطبقة عازلة رقيقة.

3. ما هي المنتجات ذات الصلة بـ IS215VPROH2B؟

IS215UCVGM06A/ IS415UCVGH1A

رابط ورقة البيانات:

IS415UCVGH1A GE MKVI، بطاقة تحكم المعالج VME ملف PDF ورقة البيانات
