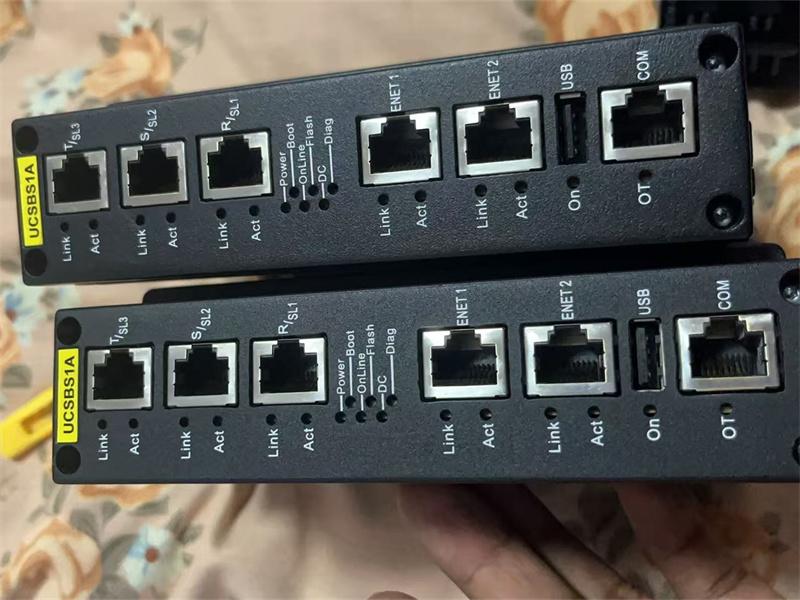

وحدة تحكم IS420UCSBS1A GE Mark VIeS

وصف:

صُممت وحدة التحكم IS420UCSBS1A من قِبل شركة جنرال إلكتريك كجزء من نظام Mark VIeS للتحكم والسلامة. تحمل هذه الوحدة علامة Mark VIeS Safety Controller، ولها مواقع محددة يُمكن تركيبها فيها؛ موقع التركيب القياسي هو تركيب ألواح الألواح. يُمكن تركيب هذه الوحدة في الفئة الأولى، المنطقة الثانية، المجموعة IIC، بشهادة UL E207685؛ وهذا ليس الموقع الوحيد لهذه الوحدة، حيث يُمكن الاطلاع على جميع المواقع والشهادات الأخرى في دليل GEH-6725 Mark VIe وMark VIeS Controls Equipment HazLoc في الصفحة 112. تنتمي لوحة تحكم السلامة IS420UCSBS1A إلى سلسلة Mark VIeS، كما يُحتمل أنك خمنتها بناءً على اسمها الكامل الممتد أعلاه، ولها مجموعة من التطبيقات المحددة في أنظمة التحكم أو الإدارة لمختلف مجموعات المحركات الآلية لتوربينات الغاز والبخار وحتى توربينات الرياح المتوافقة مع جنرال إلكتريك. وهذا أمر مهم لأن التطبيقات الوظيفية المحتملة لسلسلة Mark VIeS لا يمكن اعتبارها إلا أكثر شمولاً من سلسلة Mark V السابقة، حيث كانت سلسلة Mark V تمتلك فقط تطبيقات محتملة للتوربينات الغازية والبخارية.

نصائح ومواصفات الأجهزة

وحدة التحكم IS420UCSBS1A مشابهة لوحدة تحكم UCSC، وتتمتع ببعض الميزات والوظائف نفسها؛ ومن بين الميزات المتوفرة في وحدة تحكم UCSB عدم الحاجة إلى إعدادات وصلة توصيل، وذاكرة فلاش قابلة للتحديث حسب رغبة المستخدم، وعدم وجود مروحة. تتميز هذه الوحدة بالقدرة على التواصل مع وحدات الإدخال/الإخراج عبر شبكات الإدخال والإخراج المدمجة. قبل تهيئة وحدة تحكم IS420UCSBS1A، تأكد من إضافتها إلى النظام بشكل صحيح مع التكرار الصحيح، وتوصيل كابلات شبكة نظام التحكم والأجهزة بشكل صحيح، وتشغيل جميع معدات النظام بنجاح. على الرغم من أن هذه الوحدة مشابهة لوحدة تحكم UCSC، إلا أنها مطابقة أيضًا لوحدة تحكم IS420UCSBS1ABB من حيث التركيب والشكل والوظيفة. ومع ذلك، قبل اتخاذ أي خيار شراء فردي على منتج لوحة التحكم في السلامة IS420UCSBS1A، من المهم إدراك أن مواصفات الأداء والأبعاد المعدلة للقاعدة قد تم تعديلها على الأرجح من خلال اعتمادها المدروس لجدول مراجعة المنتج الكامل المكون من ثلاثة أجزاء بما في ذلك مراجعتين وظيفيتين للمنتج ومراجعة تكوين العمل الفني.

• تُستخدم لحلقات الأمان الوظيفية لتحقيق قدرات SIL 2 و3. هذه الوحدة هي وحدة تحكم من GE مصممة لأنظمة Mark VIe وMark VIeS.
• IS420UCSBS1A وحدة تحكم أمان لـ Mark VIeS. وهي معتمدة للاستخدام في البيئات الخطرة، مع أن هذا الاستخدام قد يتطلب متطلبات تركيب خاصة وغير اعتيادية.
• يتم تشغيل الوحدة بواسطة وحدة المعالجة المركزية Intel EP80579 بسرعة 600 ميجاهرتز.
• يحتوي مصدر الطاقة لهذا المتحكم على جهد اسمي يبلغ 28.0 فولت تيار مستمر (الحد الأدنى 27.4 فولت تيار مستمر، الحد الأقصى 28.6 فولت تيار مستمر). ويمكنه تحمل درجات حرارة تتراوح من -30 إلى +65 درجة مئوية في بيئته.
• تُستخدم هذه الوحدة عادةً لحلقات الأمان الوظيفية. صُممت هذه الوحدات لتلبية متطلبات SIL2 وSIL3. صُممت وحدات التحكم، مثل IS420UCSBS1A، بأجهزة وبرامج تحكم متوافقة مع شهادة IEC 61508، وتستخدم برمجةً تركز على السلامة.
• نظام التشغيل QNX Neutrino هو نظام تشغيل متعدد المهام آنيًا لوحدة تحكم UCSB هذه. IS420UCSBS1A عبارة عن وحدة حاسوبية مستقلة. بخلاف وحدات التحكم القياسية، لا تحتوي على لوحة خلفية. الوحدة مستقلة بذاتها وتحتوي على مصدر طاقة خاص بها. لا تحتاج إلى بطارية أو إعدادات وصلة توصيل.
• وحدات تحكم UCSB هي أجهزة كمبيوتر مستقلة تُشغّل شيفرة التطبيق. تُركّب وحدة التحكم في لوحة، وتتواصل مع وحدات الإدخال/الإخراج عبر واجهات شبكة الإدخال/الإخراج المدمجة (IONet). IONet هي شبكة إيثرنت خاصة لأغراض خاصة تدعم فقط وحدات التحكم ووحدات الإدخال/الإخراج من Mark. نظام تشغيل وحدة التحكم هو QNX Neutrino، وهو نظام تشغيل متعدد المهام آنيًا، مُصمّم للتطبيقات الصناعية عالية السرعة والموثوقية.
• بخلاف وحدات التحكم التقليدية التي تُوضع فيها وحدات الإدخال/الإخراج على لوحة خلفية، لا تستضيف وحدة تحكم UCSB أي مدخلات تطبيقية تُفقد عند إيقاف تشغيلها للصيانة أو الإصلاح. تُستخدم وحدة تحكم Mark VIeS UCSBS1A Safety ووحدات الإدخال/الإخراج الآمنة في حلقات الأمان الوظيفية لتحقيق إمكانيات SIL 2 و3.
• يستخدم المشغلون ذوو الخبرة في تطبيقات أنظمة السلامة الآلية (SIS) معدات السلامة من Mark VIeS للحد من المخاطر في وظائف السلامة الحرجة. وحدات التحكم في السلامة ووحدات الإدخال/الإخراج الموزعة مبرمجة خصيصًا لاستخدامها في مراقبة السلامة.

الأسئلة الشائعة:

1. ما هو IS420UCSBS1A؟
IS420UCSBS1A هي وحدة تحكم UCSB وتعمل كوحدة تحكم في السلامة.

2. ما هو تصنيف الجهد IS420UCSBS1A؟
يحتوي مصدر الطاقة لهذا المتحكم على جهد اسمي يبلغ 28.0 فولت تيار مستمر.

3. ما هو معالج Intel المستخدم في IS420UCSBS1A؟
يتم تشغيله بواسطة وحدة المعالجة المركزية Intel EP80579 بسرعة 600 ميجاهرتز.
