IS420UCSCH2A-C-V0.1-A GE Mark VIe، وحدة تحكم رباعية النواة

وصف:

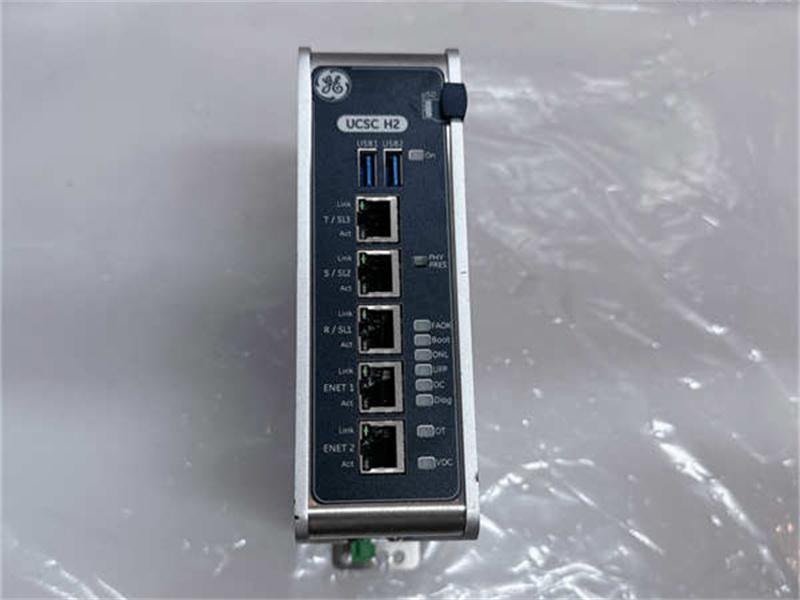

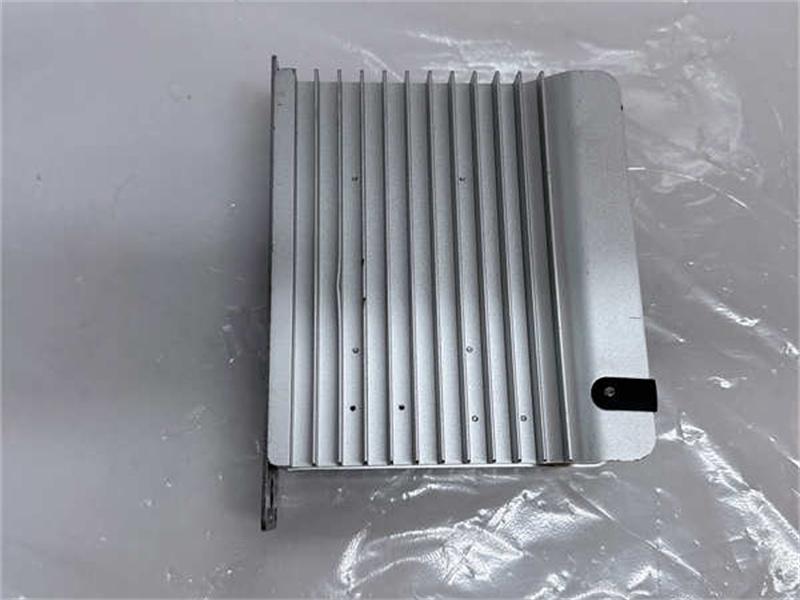

IS420UCSCH2A معالج/وحدة تحكم طورتها شركة جنرال إلكتريك لأنظمة مارك السادس. صُممت منصة مارك السادس لإدارة توربينات الغاز أو البخار، وأطلقتها جنرال إلكتريك كجزء من سلسلة سبيدترونيك. تتميز بواجهة تفاعلية بين الإنسان والآلة (HMI) مع برنامج مصمم لتشغيل توربينات عالية التحمل، مثل واجهة CIMPLICITY الرسومية. IS420UCSCH2A عبارة عن وحدة تجميع منفصلة في صندوق، بلوحة أمامية تسمح باتصالات الاتصال، وبرغيين مثبتين على الحافة الخلفية، وفتحات شبكية على ثلاثة جوانب للسماح بتدفق الهواء. صُممت وحدة التحكم لتركيب قواعد في الخزائن. يمكن تركيب ما يصل إلى ثلاثة مكونات جنبًا إلى جنب، مما يُشكل تصميمًا مدمجًا لسهولة صيانة الأنظمة ثلاثية التكرار.

سمات:
-العالمية: هذه الوحدة مناسبة لمختلف سيناريوهات التطبيق ويمكن توصيلها بأجهزة استشعار ومشغلات مختلفة لتحقيق اكتساب الإشارة وإخراجها.
تحويل الإشارة التناظرية:
-الإدخال: يمكنه تحويل الإشارات التناظرية إلى إشارات رقمية للمعالجة بواسطة وحدات التحكم أو الأجهزة الرقمية الأخرى.
-الإخراج: يمكن أيضًا تحويل الإشارات الرقمية إلى إشارات تناظرية لتشغيل الأجهزة التناظرية.

- وظيفة معالجة الإشارة: لديها القدرة على تصفية وتضخيم ومقارنة ومعالجة إشارات الإدخال التناظرية الأخرى لضمان دقة وموثوقية الإشارة.
- واجهة الاتصال: تدعم بروتوكولات اتصال متعددة مثل Modbus وProfibus وما إلى ذلك، مما يسهل الاتصال بأجهزة أخرى أو أنظمة تحكم.
-الموثوقية والاستقرار: باستخدام مواد عالية الجودة وعمليات التصنيع، والخضوع لاختبارات صارمة ومراقبة الجودة، فإنه يتمتع بموثوقية عالية واستقرار.
مواصفة:

طراز المنتج: IS420UCSCH2A-C-V0.1-A
نوع المنتج: وحدة تحكم ثنائية النواة
المعالج: ثنائي النواة
نظام التشغيل: QNX Neutrino (اختياري)
الذاكرة: 2 جيجا بايت رام (ممكن)
منافذ إيثرنت: منافذ متعددة، تدعم تطبيقات التكرار المتنوعة
بروتوكول الاتصال: إيثرنت، يدعم بروتوكولات صناعية مختلفة
درجة حرارة التشغيل: من 0 درجة مئوية إلى 60 درجة مئوية
درجة حرارة التخزين: من -40 درجة مئوية إلى 85 درجة مئوية
الرطوبة: 5% إلى 95% بدون تكاثف
متطلبات الطاقة: 12 فولت تيار مستمر أو 24 فولت تيار مستمر
طريقة التركيب: التركيب على اللوحة
الأسئلة الشائعة:

١. وحدة IS420UCSCH2A-C-V0.1-A لا يمكنها التواصل مع وحدة الإدخال/الإخراج. ما السبب المحتمل؟
السبب 1: تلف الألياف البصرية أو الكابل.
-----استبدال الألياف الضوئية والتحقق من نظافة المنفذ.
السبب 2: وحدة الإدخال/الإخراج غير مزودة بالطاقة أو غير مهيأة بشكل صحيح.
-----تحقق من مفاتيح الطاقة والعنوان على وحدة الإدخال/الإخراج.
السبب 3: قاعدة بيانات وحدة التحكم غير متزامنة.
-----أعد تنزيل قاعدة البيانات في ToolboxST.
2. كيف يمكنني تحديد ما إذا كانت الوحدة بحاجة إلى الاستبدال؟
-مؤشر الضوء لا يستجيب، وإمدادات الطاقة طبيعية.
- لا يمكن لـ ToolboxST التعرف على الوحدة (بعد التخلص من مشكلات تكوين البرنامج).
-تستمر رسالة خطأ الأجهزة في الظهور بعد عمليات إعادة التعيين المتعددة.

رابط ورقة البيانات:

IS420UCSCH2A-C-V0.1-A GE Mark VIe، وحدة تحكم رباعية النواة ملف بي دي إف ورقة البيانات
