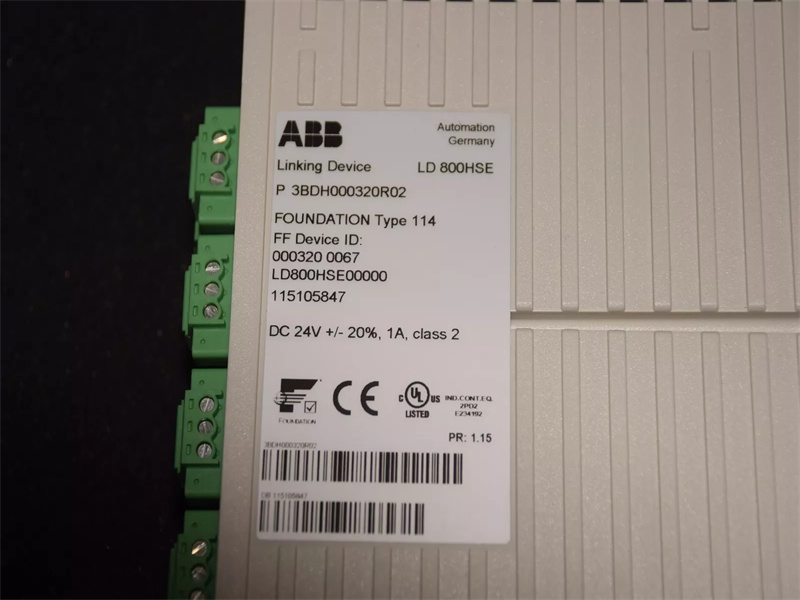

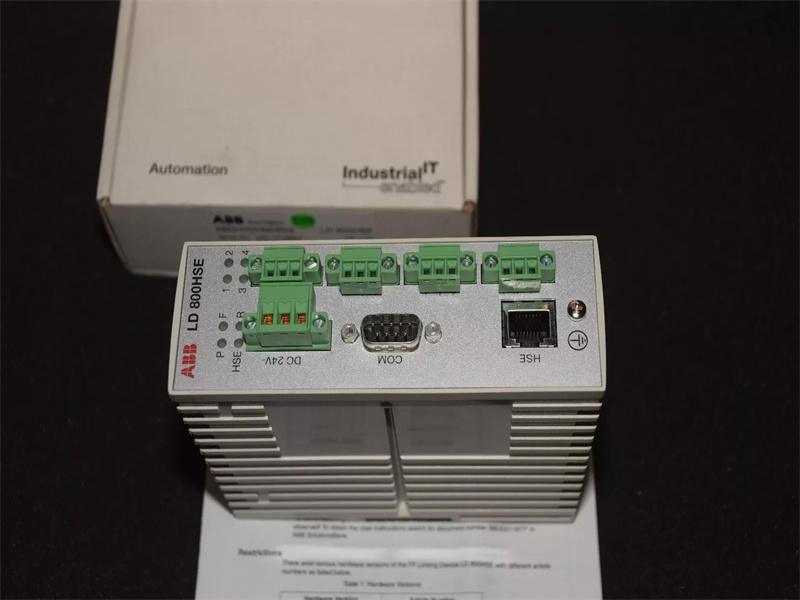

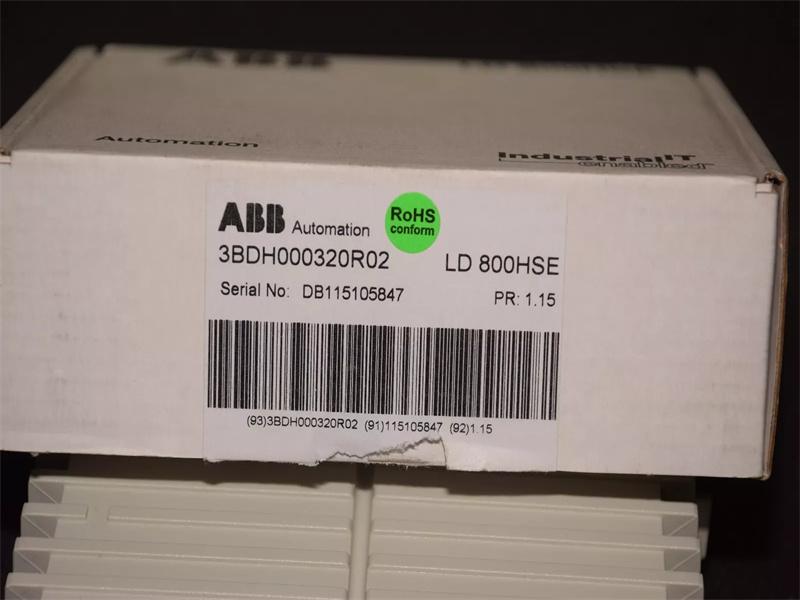

جهاز ربط ناقل المجال LD 800HSE EX ABB 3BSE073314R1 FOUNDATION

وصف:

FOUNDATION Fieldbus (FF) هو بروتوكول Fieldbus قائم على معايير دولية، ومُصمم لتطبيقات في قطاع التصنيع، وأتمتة العمليات، وأتمتة المباني. وقد نشرت مؤسسة Fieldbus المبادئ التوجيهية لمعيار Fieldbus هذا.

يُعرّف FF نمطي اتصال، H1 وHSE. يُفضّل استخدام نمط H1، بمعدل إرسال يبلغ 31.25 كيلوبت/ثانية، للاتصال المباشر بين الأجهزة الميدانية في وصلة واحدة (وصلة H1). أما نمط HSE، الذي يعتمد على إيثرنت قياسي ويتميز عادةً بمعدل إرسال يبلغ 100 ميجابت/ثانية، فيُعدّ أساسًا قويًا للاتصال بين وصلات H1. أول الأجهزة المتوفرة في السوق والتي تدعم نمط HSE هي أجهزة ربط FF، حيث تعمل كبوابة بين الأجهزة الميدانية على وصلات H1 وشبكة HSE الفرعية.

سمات

LD 800HSE هو بوابة بين شبكة فرعية لشبكة إيثرنت عالية السرعة FF (FF-HSE) وروابط FF-H1. يدعم هذا الجهاز التكرار.

تم تسجيل جهاز الربط باعتباره الفئة 42c من ملف تعريف HSE، وبالتالي يوفر الوظائف التالية:

يدعم ما يصل إلى أربع وصلات FF-H1 منفصلة معزولة جلفانيًا. في كل وصلة، يعمل جهاز الربط كجهاز رئيسي للوصلة، بالإضافة إلى جهاز نشر وقت SM.
• تحديد الأجهزة المتصلة بروابط H1
• تكوين أجهزة H1 المتصلة من خلال إدارة النظام وإدارة الشبكة عبر HSE
• الوصول إلى كتل الوظائف الخاصة بأجهزة H1 المتصلة عبر HSE
• إعادة نشر بيانات العملية بين روابط H1
• إعادة نشر بيانات العملية من H1 إلى HSE والعكس

• توزيع التنبيهات والأحداث المرسلة بواسطة أجهزة H1

بالنسبة لنظام 800xA SV5.1 وما بعده، يدعم LD 800HSE هندسة المستخدمين المتعددين. يسمح بالتكوين والتشغيل المتزامن عبر عدة جلسات متوازية:

• التهيئة والتشغيل: يتيح رابط H1 واحد التهيئة والتشغيل لعميل واحد من مُنشئ حُقول حُقول FOUNDATION. يمكن القيام بذلك بعدد عملاء يصل إلى عدد روابط H1 المتاحة لكل شبكة فرعية.

• ضبط المعلمات: يُتاح هنا عدد غير محدود من المستخدمين، مما يتيح وصولاً شبه متوازي لمعلمات كتلة واحدة. في جميع الحالات، يضمن LD 800HSE ثبات التكوين وحالة التشغيل دون قيود على حالة التكرار.
