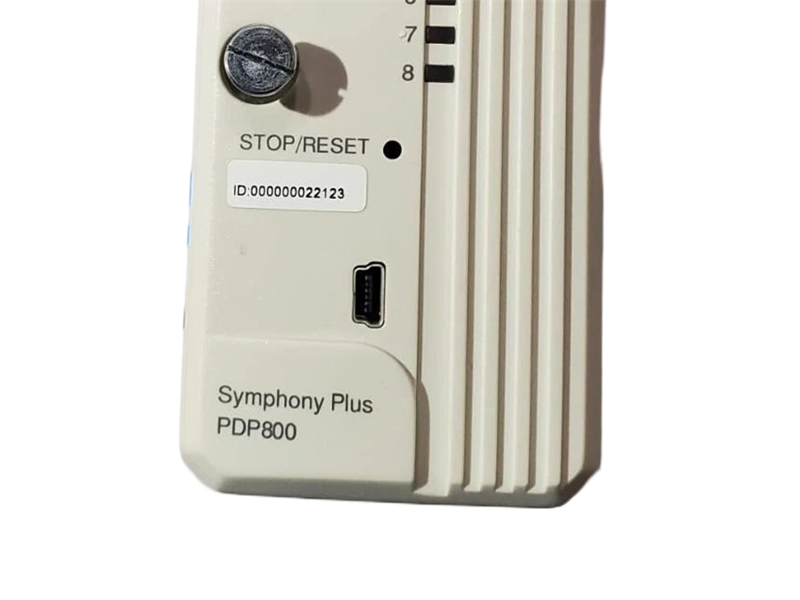

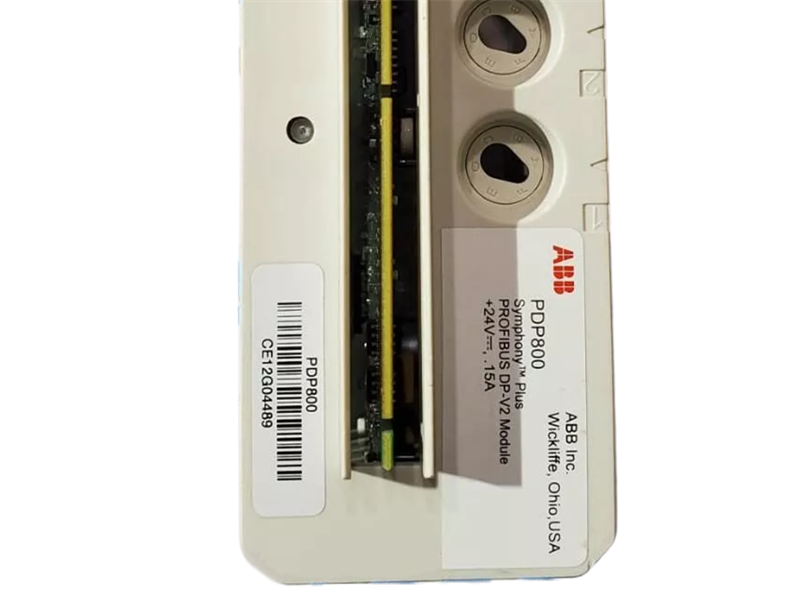

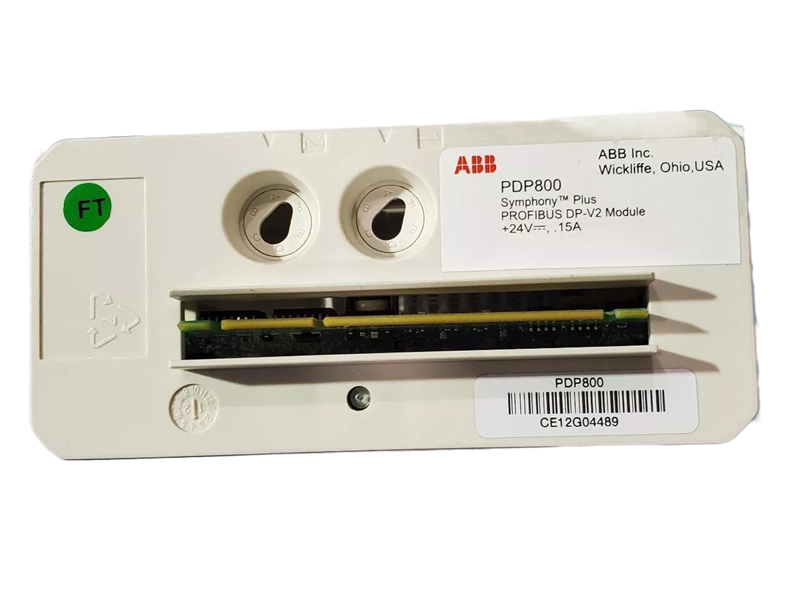

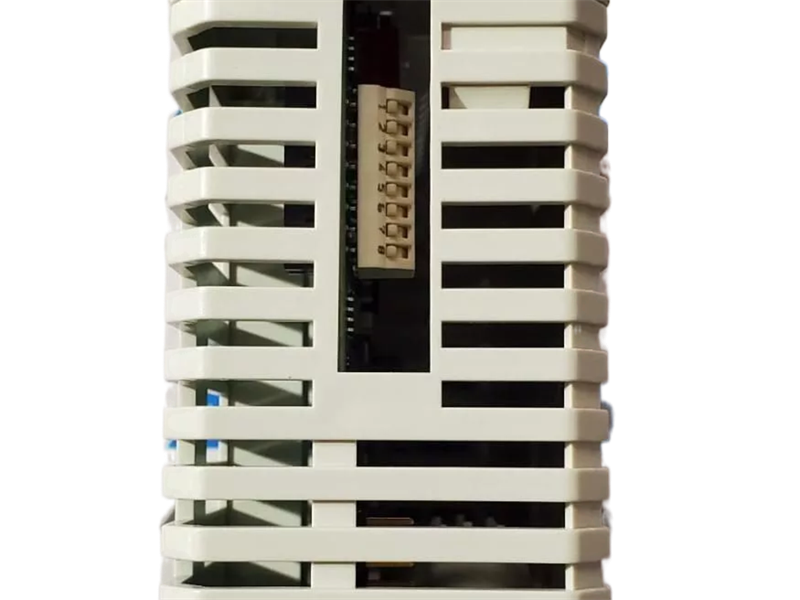

وحدة واجهة PROFIBUS من سلسلة ABB SD PDP800 Profibus DP V0/V1/V2 الرئيسية

وصف:

توفر واجهة PROFIBUS من سلسلة SD، PDP800، اتصالاً بين وحدات تحكم Symphony Plus وقنوات اتصال PROFIBUS DP. يتيح ذلك سهولة دمج الأجهزة الذكية، مثل أجهزة الإرسال الذكية والمشغلات والأجهزة الإلكترونية الذكية (IEDs). ويمكن بعد ذلك استخدام معلومات كل جهاز في استراتيجيات التحكم والتطبيقات المتقدمة.

بالإضافة إلى توفير حلول تحكم أكثر دقة وموثوقية في العمليات، تُخفّض حلول PDP800 PROFIBUS تكاليف التركيب من خلال تقليل الأسلاك ومساحة النظام. كما تُخفّض تكاليف النظام بشكل أكبر باستخدام S+ Engineering لتكوين وصيانة شبكات وأجهزة PROFIBUS واستراتيجيات التحكم المرتبطة بها.

تتكامل وحدات تحكم Symphony Plus بسلاسة مع الأجهزة الميدانية من خلال وحدة واجهة PDP800 PROFIBUS. يتيح ذلك الوصول إلى مجموعة واسعة من الأجهزة الميدانية الذكية، بما في ذلك أجهزة الإرسال، والمشغلات، ومراكز التحكم في المحركات (MCC)، وماسحات اللهب، والأجهزة الإلكترونية الذكية، وغيرها، من ABB وغيرها من الموردين الخارجيين. يتم تكوين وحدة إدخال/إخراج PROFIBUS واستراتيجيات التحكم ذات الصلة باستخدام مجموعة ABB الشاملة من خوارزميات ترميز الوظائف القياسية المُجرّبة ميدانيًا، وأدوات التصميم الرسومي من S+ Engineering. علاوة على ذلك، تُقدّم هذه البيانات إلى عُقد نظام S+ الأخرى (أي التحكم، والتشغيل، والهندسة، والمعلومات) عبر شبكة المصنع الاحتياطية (PN800).

تتضمن ميزات واجهة PDP800 PROFIBUS ما يلي:
- يدعم PROFIBUS DP V0 وV1 وV2
- يدعم أجهزة PROFIBUS PA من خلال جهاز ربط DP/PA
- يدعم ختم الوقت لمدة 1 مللي ثانية للأجهزة بواسطة PROFIBUS DP V2
- يدعم الوسائط الكهربائية والألياف الضوئية لرابط PROFIBUS DP
- معدل يصل إلى 12 ميجابت في الثانية لرابط PROFIBUS DP
- ما يصل إلى 15 كم بواسطة وصلة الألياف البصرية PROFIBUS DP

تتيح وحدة PDP800 توصيل وحدات تحكم Symphony Plus بوحدة الإدخال/الإخراج S800 عبر PROFIBUS DP V2. توفر وحدة الإدخال/الإخراج S800 خيارات لجميع أنواع الإشارات، بدءًا من المدخلات والمخرجات التناظرية والرقمية الأساسية، وصولًا إلى عدادات النبضات والتطبيقات الآمنة ذاتيًا. يدعم PROFIBUS DP V2 وظيفة تسلسل أحداث S800، مع دقة 1 مللي ثانية لختم وقت الحدث عند المصدر. بالإضافة إلى ذلك، تدعم وحدة PDP800 توصيل وحدات تحكم Symphony Plus بوحدات S+ Turbine المتخصصة. وبشكل أكثر تحديدًا، عبر PROFIBUS DP V2، يمكن لوحدة HPC800 دعم حلول تحكم توربينية فعّالة لحماية التوربينات (TP800)، وتحديد موضع الصمامات (VP800)، والمزامنة التلقائية للمولدات (AS800)، ومراقبة الحالة (MCM800).

باستخدام تمديدات الألياف الضوئية، يمكن وضع وحدات وأجهزة الإدخال والإخراج PROFIBUS على بُعد يصل إلى 15 كم من PDP800. كما يمكن وضع وحدات PDP800 على بُعد يصل إلى 3 كم من وحدة التحكم عبر اتصالات الألياف الضوئية HN800 الاحتياطية.
