الشركة المصنعة |
ABB |
|
الموديل |

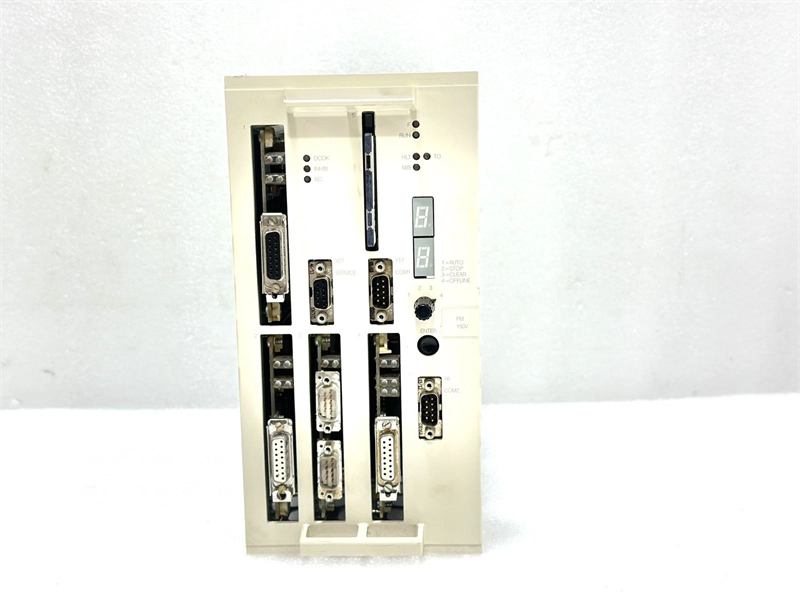

PM150V08 |
| رقم القطعة |
3BSE009598R1 |
|
الكتالوج |
AC410 |
|
الوصف |
وحدة المعالجة |
| المنشأ | السويد |
| رمز النظام الجمركي (HS CODE) |
85389091 |
| الأبعاد |
23*10*22(CM) |
| الوزن | 2.85 kg |
الوصف:
يتكون نظام Safeguard 410 من فرعين متطابقين. بالنسبة لكل فرع، يتم تركيب وحدة المعالجة وبطاقات الإدخال/الإخراج S100 في نفس الرف الفرعي المركزي للإدخال/الإخراج S100. تُسمى وحدة المعالجة المستخدمة PM150V08 ولها الخصائص التالية:
1. تحتوي لوحة وحدة المعالجة المركزية (CPU) على معالج Motorola MC68020 وذاكرة قراءة/كتابة ديناميكية (RAM) بسعة 8 ميجابايت مع دائرة تصحيح الأخطاء (ECC). تحوي الذاكرة برمجيات النظام بالإضافة إلى تطبيق المستخدم.
2. فتحة واحدة لبطاقة برنامج الذاكرة الفلاشية (Flash Memory Program Card) التي تحتوي على برمجيات نظام Safeguard والتي تتضمن ما يلي:
a. الإصدار الأساسي: QC01-BAS11، وQC01-LIB11، وQC01-OPF11، وOC05-BAS11
b. الخيارات المتاحة: QC01-LIB12، وQC01-UDP11، وQC05-CEM11، وQC05-FIE01، وQC05-GIS11، وQC05-FIA11
3. وحدتان فرعيتان CS513 لتوصيل شبكة MasterBus 300 المزدوجة

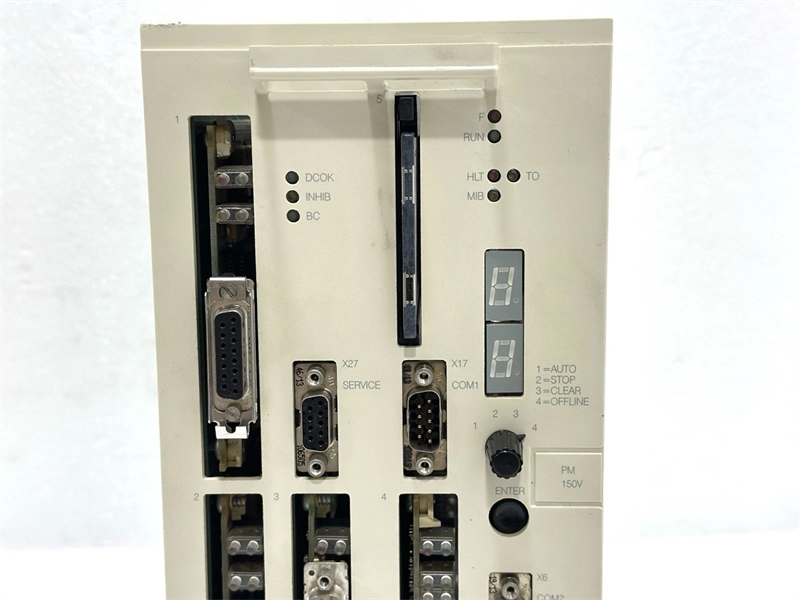

4. منفذا RS-232-C مخصصان للطابعة و MasterView 320
5. منفذ واحد مخصص لتوصيل محطات الهندسة لسلسلة Advant Station 100
6. فتحتان حرتان للوحدات الفرعية
7. وصول مباشر لما يصل إلى 15 بطاقة إدخال/إخراج S100 موجودة في وحدة الإدخال/الإخراج المركزية S100 جنباً إلى جنب مع وحدة معالجة Safeguard 410
8. وصول مباشر أنظمة كشف الحريق/الغاز القابلة للعنوان Fireguard وGasguard وAutronica.
الحزمة تحتوي على:
1 قطعة PM151
1 قطعة PM152
1 قطعة PM153
1 قطعة PM154
1 قطعة CI541V01
1 قطعة CI570
1 قطعة CS513
1. تحتوي لوحة وحدة المعالجة المركزية (CPU) على معالج Motorola MC68020 وذاكرة قراءة/كتابة ديناميكية (RAM) بسعة 8 ميجابايت مع دائرة تصحيح الأخطاء (ECC). تحوي الذاكرة برمجيات النظام بالإضافة إلى تطبيق المستخدم.
2. فتحة واحدة لبطاقة برنامج الذاكرة الفلاشية (Flash Memory Program Card) التي تحتوي على برمجيات نظام Safeguard والتي تتضمن ما يلي:
a. الإصدار الأساسي: QC01-BAS11، وQC01-LIB11، وQC01-OPF11، وOC05-BAS11
b. الخيارات المتاحة: QC01-LIB12، وQC01-UDP11، وQC05-CEM11، وQC05-FIE01، وQC05-GIS11، وQC05-FIA11
3. وحدتان فرعيتان CS513 لتوصيل شبكة MasterBus 300 المزدوجة
4. منفذا RS-232-C مخصصان للطابعة و MasterView 320
5. منفذ واحد مخصص لتوصيل محطات الهندسة لسلسلة Advant Station 100
6. فتحتان حرتان للوحدات الفرعية
7. وصول مباشر لما يصل إلى 15 بطاقة إدخال/إخراج S100 موجودة في وحدة الإدخال/الإخراج المركزية S100 جنباً إلى جنب مع وحدة معالجة Safeguard 410
8. وصول مباشر أنظمة كشف الحريق/الغاز القابلة للعنوان Fireguard وGasguard وAutronica.
الحزمة تحتوي على:
1 قطعة PM151
1 قطعة PM152
1 قطعة PM153
1 قطعة PM154
1 قطعة CI541V01
1 قطعة CI570
1 قطعة CS513
المميزات والفوائد
- تيار/جهد الدخل: ±13 مللي أمبير؛ 24 فولت تيار مستمر أو 5 فولت تيار مستمر
- الfunctions الرئيسية: اكتشاف الاتجاه باستخدام مدخل سرعة ثانوي ومنطق رحلة تجاوز السرعة المدمج.
- المخرجات: مخرجات إشارة رحلة بحالة صلبة (24 فولت تيار مستمر) وتلامس جاف (60 فولت تيار مستمر).
- العزل: مداخل سرعة ومخرجات بحالة صلبة معزولة بصرياً بشكل فردي.
الأسئلة الشائعة:
1.هل يقوم العميل بترتيب الفحص قبل شحن البضائع؟
تم تأكيد قبول هذه المشكلة
2. ما هي شروط الدفع؟
التحويل البنكي فقط
3. متى تبدأ فترة الضمان؟
سنة واحدة من وقت استلام العميل للبضائع.
رابط ورقة البيانات:
PM150V08 ABB 3BSE009598R1 وحدة المعالجة 8 ميجابايتPDFورقة البيانات
