التصنيع |
شركة ABB |
|
نموذج |
PM851AK01 |
| رقم القطعة |
3BSE066485R1 |
|
الكتالوج |
AC 800M |
|
وصف |
وحدات المعالجة |
| أصل | السويد |
| رمز النظام المنسق |
85044082 |
| الأبعاد |
18*13*14 (سم) |
| وزن | 1.1 كجم |
وصف:

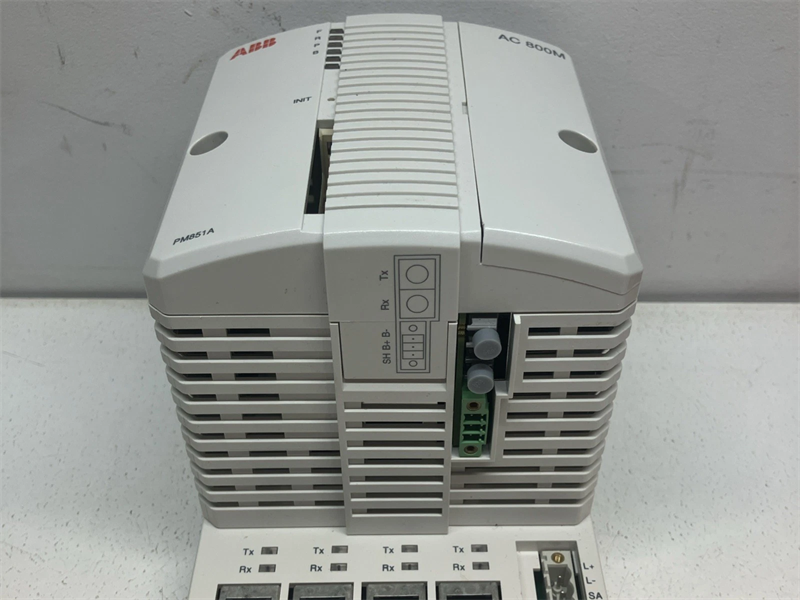

تحتوي لوحة وحدة المعالجة المركزية على المعالج الدقيق وذاكرة الوصول العشوائي وساعة الوقت الحقيقي ومؤشرات LED وزر ضغط INIT وواجهة CompactFlash.

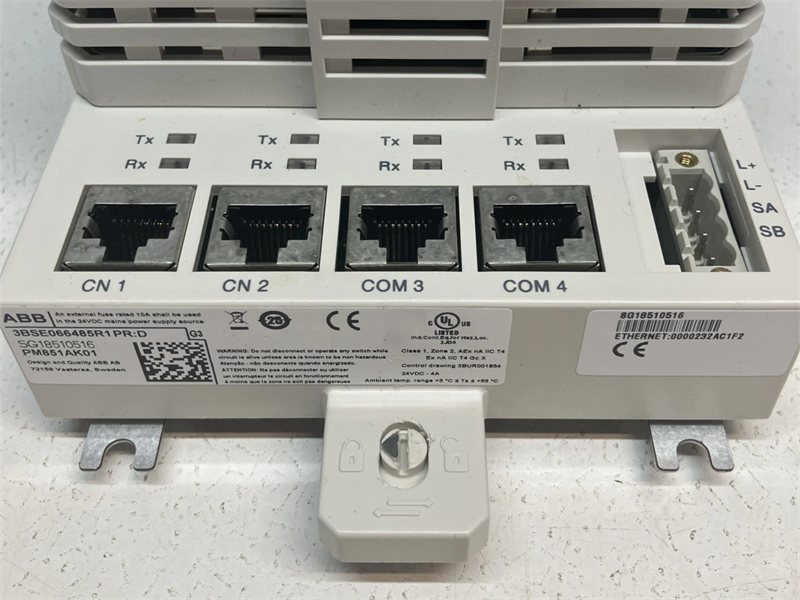

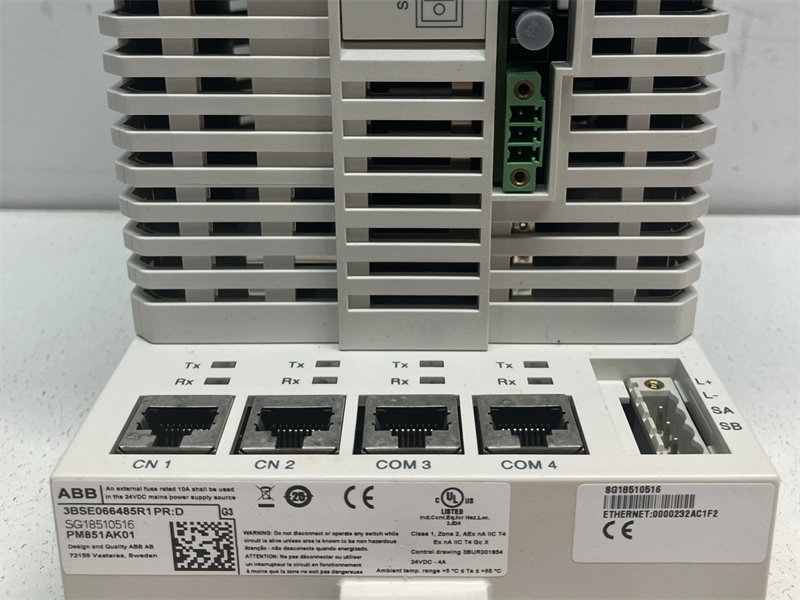

تحتوي اللوحة الأساسية لوحدة التحكم PM851A على منفذي إيثرنت RJ45 (CN1، CN2) للاتصال بشبكة التحكم، ومنفذي تسلسل RJ45 (COM3، COM4).
يُرجى ملاحظة أن جهاز PM851/PM851A يقتصر على منفذ إيثرنت واحد (CN1)، وبالتالي لا يتوفر منفذ إيثرنت احتياطي. أحد المنافذ التسلسلية (COM3) هو منفذ RS-232C مزود بإشارات تحكم المودم، بينما المنفذ الآخر (COM4) معزول ويُستخدم لتوصيل أداة التهيئة.
إجراءات تركيب/فك بسيطة على سكة DIN، باستخدام آلية الانزلاق والقفل الفريدة. جميع قواعد التثبيت مزودة بعنوان إيثرنت فريد يمنح كل وحدة معالجة مركزية هويةً مميزة. يمكن العثور على العنوان على ملصق عنوان الإيثرنت المرفق بقاعدة تثبيت TP830.
الميزات والفوائد
- الموثوقية وإجراءات تشخيص الأعطال البسيطة
- التصميم المعياري، مما يسمح بالتوسع خطوة بخطوة
- حماية من الفئة IP20 دون الحاجة إلى حاويات
- يمكن تهيئة وحدة التحكم باستخدام برنامج 800xA control builder
- وحدة التحكم حاصلة على شهادة التوافق الكهرومغناطيسي الكاملة
- أجهزة تعتمد على معايير الاتصال الأمثل (إيثرنت، PROFIBUS DP، إلخ).
المعايير:
رقم المقال 3BSE066485R1 (PM851AK01)
التكرار لا
نزاهة عالية لا
تردد الساعة 24 ميجاهرتز
الأداء، 1000 عملية منطقية 0.46 مللي ثانية
أداء 0.46 مللي ثانية
ذاكرة 12 ميجابايت (من 800xA 5.1 FP4)
ذاكرة الوصول العشوائي (RAM) متاحة للتطبيق 6.253 ميجابايت (من 800xA 5.1 FP4)
ذاكرة فلاش للتخزين نعم
نوع المعالج MPC860
وقت التبديل باللون الأحمر. conf. غير متوفر
عدد التطبيقات لكل وحدة تحكم 32
عدد البرامج لكل تطبيق 64
عدد المخططات لكل تطبيق 128
عدد المهام لكل وحدة تحكم 32
عدد أوقات الدورة المختلفة 32
زمن الدورة لكل برنامج تطبيقي وصولاً إلى 1 مللي ثانية
ذاكرة فلاش قابلة للبرمجة لتخزين البرامج الثابتة 2 ميجابايت
مزود الطاقة 24 فولت تيار مستمر (19.2-30 فولت تيار مستمر)
استهلاك الطاقة+24 فولت نموذجي/أقصى 180 / 300 مللي أمبير
تبديد الطاقة 4.32 واط (7.2 واط كحد أقصى)
مدخل حالة مصدر الطاقة الاحتياطي نعم
بطارية احتياطية مدمجة الليثيوم، 3.6 فولت
مزامنة الساعة زمن استجابة 1 مللي ثانية بين وحدات التحكم AC 800M باستخدام بروتوكول CNCP
قائمة انتظار الأحداث في وحدة التحكم لكل عميل OPC ما يصل إلى 3000 فعالية
سرعة نقل البيانات AC 800 ميجابت في الثانية إلى خادم OPC 36-86 حدثًا/ثانية، 113-143 رسالة بيانات/ثانية
وحدات الاتصال على ناقل CEX 1
تزويد التيار الكهربائي على ناقل CEX 2.4 أ
مجموعات الإدخال/الإخراج على ناقل الوحدات مع وحدة معالجة مركزية غير حمراء. 1 كهربائي، 1 بصري
مجموعات الإدخال/الإخراج على ناقل الوحدات باللون الأحمر. وحدة المعالجة المركزية غير متوفر
سعة الإدخال/الإخراج على ناقل الوحدات 24 وحدة إدخال/إخراج كحد أقصى
معدل مسح ناقل الوحدة 0 - 100 مللي ثانية (الوقت الفعلي يعتمد على عدد وحدات الإدخال/الإخراج)
تزويد التيار الكهربائي لوحدة ناقل البيانات الكهربائية 24 فولت: الحد الأقصى 1.0 أمبير، 5 فولت: الحد الأقصى 1.5 أمبير
الأسئلة الشائعة:
1.هل يقوم العميل بترتيب عملية الفحص قبل شحن البضائع؟
تم تأكيد قبول هذه المشكلة
2. ما هي شروط الدفع؟
التحويل البنكي فقط
3. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.
رابط ورقة البيانات:
وحدات التحكم PM851AK01 ABB 3BSE066485R1 AC 800M ملف PDF ورقة البيانات
