تصنيع
|
شركة أي بي بي |
|
نموذج
|
بي إن آي 800
|
| رقم PN |
بي إن آي 800
|
|
الكتالوج
|
واجهة برمجة تطبيقات هارموني |
|
وصف
|

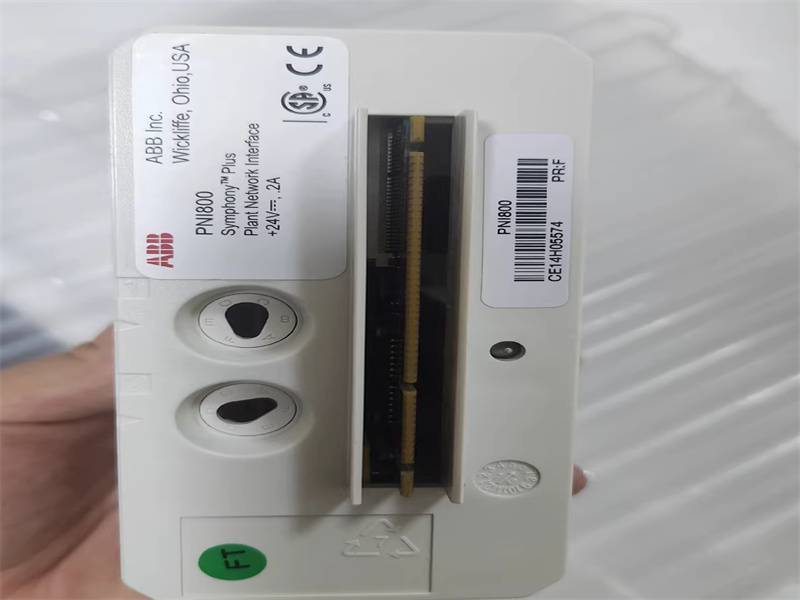

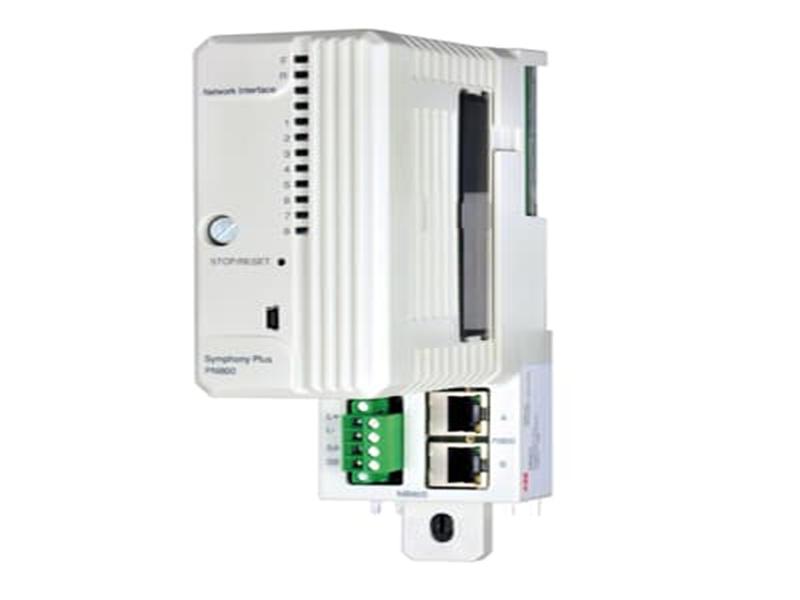

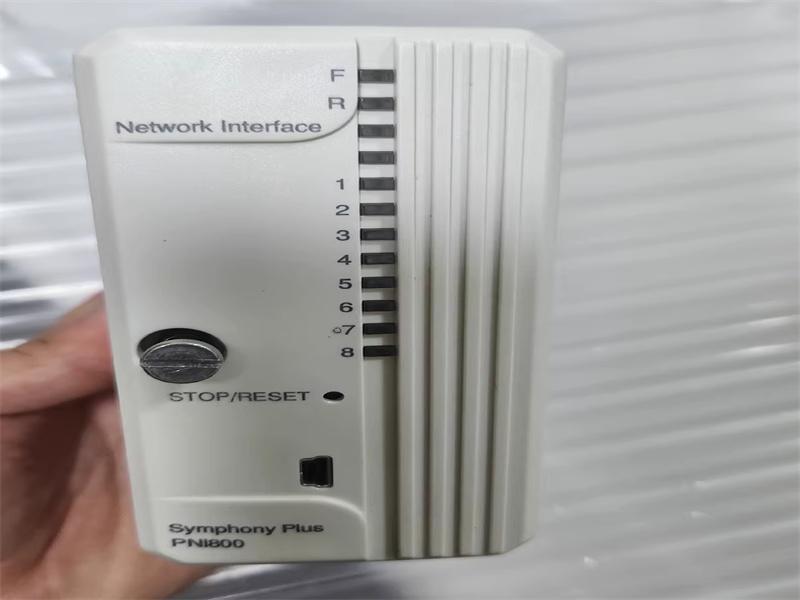

وحدة واجهة شبكة المصنع
|
| أصل | السويد |
| رمز النظام المنسق |
85389099
|
| البعد |
18.6 *12.2*5.9 (سم) |
| وزن | 0.4 كجم |
وصف:
يوفر PNI800 اتصالات في الوقت الفعلي بين وحدات التحكم في سلسلة SD ومحطات عمل الكمبيوتر التي تعمل بنظام S+ Engineering أو HMI (SPO أو 800xA Operations) أو برامج واجهة للأغراض العامة (على سبيل المثال Harmony OPC Server).
توفر واجهة شبكة المصنع PNI800 اتصالات ثنائية الاتجاه في الوقت الفعلي بين تطبيقات برامج SPE (الهندسة) أو HMI أو SCADA التي تعمل على محطات عمل الكمبيوتر الشخصي ووحدات التحكم في سلسلة SD المتصلة بشبكة التحكم في الوقت الفعلي PN800.
تدعم شبكة PN800 Plant بروتوكول التكرار المتوازي (PRP) وفقًا لمعيار IEC 62439. يوفر PRP أعلى مستويات الموثوقية والأداء لشبكة التحكم من خلال التخلص من نقاط الفشل الفردية ودعم وقت التبديل الكامل في حالة تعطل أحد مكونات الشبكة.
المميزات والفوائد
تعتمد شبكة التكرار في محطة PN800 على PRP (بروتوكول التكرار المتوازي من IEC 62439. وفقًا لـ IEC 62439، تتكون شبكة التحكم PN800 التكرارية من شبكتين محليتين (LAN)، PN800A وPN800B لهما نفس الطوبولوجيات.
وفقًا لمعيار IEC62439، يُعدّ PNI800 منفذًا لتقنية DANP (عقدة مزدوجة التوصيل) لأنه يتصل بكلٍّ من PN800A وPN800B. وبالتالي، يوفر PNI800 اتصالاً احتياطيًا للخطوط بشبكة التحكم PN800.
تم إضفاء طابع افتراضي على وظائف PNI800، وهي متوفرة كبرنامج "VPNI" اختياري لهندسة SPE، وبرنامج واجهة المستخدم الرسومية لعمليات SPO و800xA، وبرنامج واجهة المستخدم العامة، مثل خادم Harmony OPC. قد يختلف الأداء والسعة بين برنامجي PNI800 وVPNI.
الأسئلة الشائعة:
1. ما هي البيانات التفصيلية لـ TB820V2؟
استهلاك نموذجي 24 فولت.
100 مللي أمبير
2.ما هي درجة الحرارة وتخزين
TB820V2
؟
من -40 إلى +70 درجة مئوية (من -40 إلى +158 درجة فهرنهايت)
رابط الورقة:
وحدة واجهة شبكة مصنع ABB PNI800
ملف بي دي إف
ورقة البيانات
