تصنيع
|
شركة أي بي بي |
|
نموذج
|
PP877
|
| رقم PN |
3BSE069272R2
|
|
الكتالوج
|
اللوحة 800 |
|
وصف
|
لوحات التشغيل القياسية
|
| أصل | السويد/مالطا/الهند |
| رمز النظام المنسق |
85389081
|
| البعد |
42*30*12 (سم)
|
| وزن | 1.5 كجم |
وصف:
تشتمل المجموعة القياسية من Panel 800 على PP875 و PP881 و PP883 و PP886 و PP895 المصممة لمراقبة وتحكم تطبيقات HMI المعقدة بشكل فعال من حيث التكلفة وآمن وكفء.
توفر هذه الألواح رؤية محسنة للعملية من خلال شاشة عريضة عالية الدقة بحجم 7 بوصة و10.1 بوصة و12.1 بوصة و15.4 بوصة و21.5 بوصة، ووصولاً أسرع إلى تطبيقات متعددة وواجهة شاشة تعمل باللمس سهلة الاستخدام.
هذه الألواح مصنوعة من هيكل من الألومنيوم المصبوب القوي وخفيف الوزن والمطلي بالمسحوق، وهي مصممة للعمل في درجات حرارة تتراوح بين -10 درجات مئوية و+60 درجة مئوية / 0 درجة مئوية و+50 درجة مئوية. يُمكّنها الهيكل الأمامي المصنف IP66/IP65 من تحمل البيئات الرطبة والمغبرة والمتطلبة.
حدود:
نطاق القياس ± 5 جرام
نطاق التردد من DC إلى 350 هرتز
يتضمن مغناطيس التثبيت
3 × كابلات BNC إلى BNC متضمنة
الاتصالات: إيثرنت، RS-232/422/485
المعالج: ARM Cortex-A8
الذاكرة: 512 ميجا بايت رام، 4 جيجا بايت فلاش
نظام التشغيل: Windows Embedded Compact 7
فئة الحماية: lP65 (أمامي)
درجة حرارة التشغيل: من -20 درجة مئوية إلى +60 درجة مئوية
التركيب: تركيب اللوحة
مصدر الطاقة: +24 فولت تيار مستمر (18-32 فولت تيار مستمر)
استهلاك الطاقة: 9.6 واط
الحماية: IP66 / IP20
درجة حرارة التشغيل: من -10 درجة مئوية إلى +60 درجة مئوية
الرطوبة النسبية: 5-85% غير متكثفة
درجة حرارة التخزين: من -20 درجة مئوية إلى +70 درجة مئوية

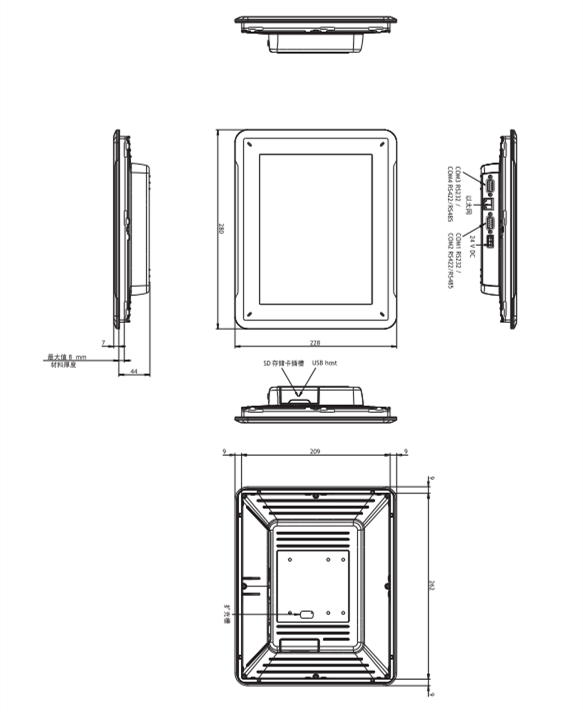

مخطط هيكل PP877:
رابط ورقة البيانات:
PP877 ABB 3BSE069272R2 لوحات التشغيل القياسية
ملف بي دي إف
ورقة البيانات
