الشركة المصنعة
|
إيبرو |
|
الموديل
|
PR6424/010-100+CON021
|
| رقم القطعة | PR6424/010-100+CON021 |
|
الكتالوج
|
PR6424 |
|
الوصف
|
مستشعر التيار الدوامي 16 مم
|
| المنشأ | ألمانيا |
| رمز النظام المنسق |
85389099
|
|
الأبعاد
|
18*13*4 (سم)
|
| الوزن | 0.2 كجم |
الوصف :

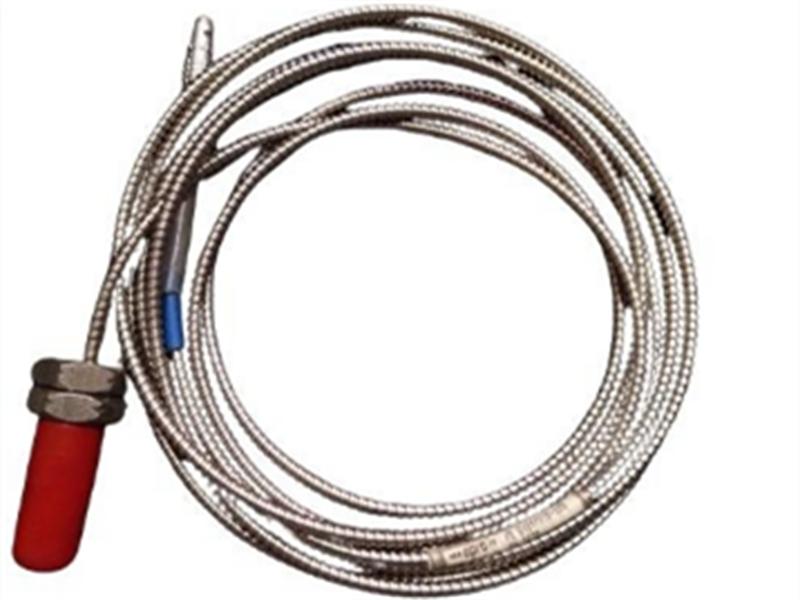

PR6424/010-100+CON021 عبارة عن خيط كم M18x1.5، مع كابل مدرع، طول المستشعر الإجمالي 40 مم، بدون قابس محول، طول الكابل 5 أمتار مع نهاية كابل LEMO. ينتمي إلى مستشعر لا تلامسي، وهو مصمم لتطبيقات الآلات التوربينية الحرجة مثل التوربينات البخارية والغازية والمائية، والضواغط، والمضخات، والمراوح لقياس الإزاحة الديناميكية للمحور والقطري؛ الموضع، واللامركزية، والسرعة/المفتاح
المعلمات:
- الأداء الديناميكي
الفجوة الهوائية (المركزية): حوالي 2.7 مم (0.11 بوصة) اسميًا
الانحراف طويل المدى: أقل من 0.3%
المدى: ثابت ±2.0 مم (0.079 بوصة)
نطاق ديناميكي من 0 إلى 1000 ميكرومتر (من 0 إلى 0.039 بوصة)
- الهدف
أقصى سرعة للسطح: 2500 م/ث (98425 بوصة/ث)
قطر العمود: ≥80 مم
- بيئي
خطأ درجة الحرارة: أقل من 4% لكل 100 كلفن (متوافق مع معيار API 670)
مقاومة الضغط لرأس المستشعر: 10000 هكتوباسكال (145 رطل لكل بوصة مربعة)
الصدمات والاهتزازات: 5 جرام عند 60 هرتز عند 25 درجة مئوية (77 درجة فهرنهايت)
- الخصائص الفيزيائية
الوزن (المستشعر وكابل بطول 1 متر، بدون غلاف واقٍ): ~200 جرام (7.05 أونصة)
حجم المبلغ: 0.5 إلى 100 ملم
الكمية: ± 0.2% في الكمية
نسبة الزيادة: ± 0.1% في النسبة
إشارة الخرج: 4-20 مللي أمبير
درجة حرارة التشغيل: -40 + 85 درجة مئوية
درجة الحرارة القصوى: -55 درجة مئوية + 125 درجة مئوية
باجكوروغ: 50 غرام من الذروة إلى الذروة
مستشعر التيار الدوامي PR6424/010-100+CON021 EPRO 16 مم
