التصنيع
|
اهتزاز |
|

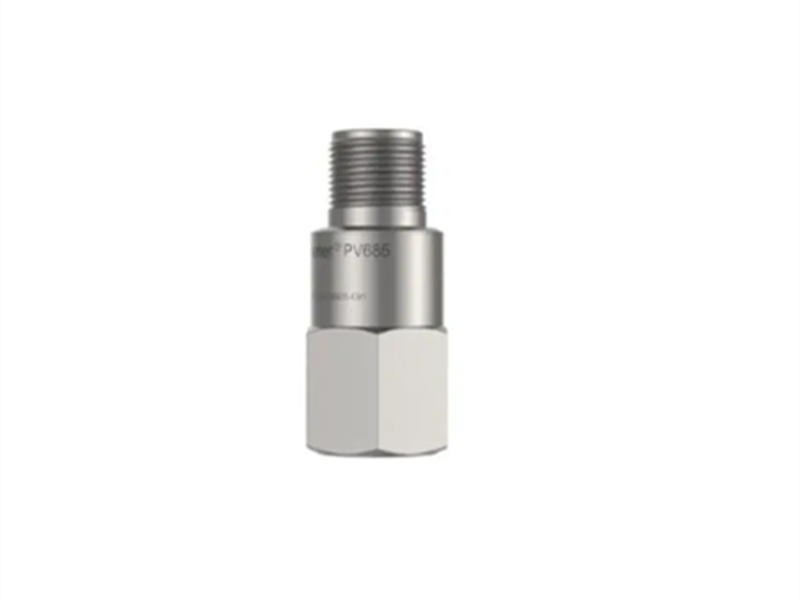

نموذج
|
PV685
|
| رقم القطعة |
440-685-000-111-A1-B050-C01
|
|
الكتالوج
|
لا شيء |
|
وصف
|
مقياس تسارع كهرضغطي
|
| أصل |
سويسرا
|
| رمز النظام المنسق |
85389091
|
| الأبعاد |
12*11*8 (سم)
|
| وزن | 0.65 كجم |
وصف:
مستشعر السرعة الكهروإجهادي PV685 من خط إنتاج مقياس الاهتزازات من شركة ميجيت هو مستشعر اهتزاز للأغراض العامة مصمم لـ
مراقبة وحماية الآلات في البيئات الصناعية القاسية.
يُعدّ جهاز PV685 مستشعر اهتزاز (مرسل اهتزاز) قياسيًا صناعيًا يعمل بتيار حلقي يتراوح بين 4 و20 مللي أمبير، ويوفر إشارة خرج اهتزاز.
في حلقة تيار.
وهو متوفر بحساسية من 4 إلى 20 مللي أمبير تتناسب مع 0 إلى 20 مم/ث، أو 0 إلى 25 مم/ث، أو 0 إلى 50 مم/ث.
يتوفر جهاز PV685 كجهاز استشعار فقط أو مزودًا بكابل مدمج محمي بغلاف خارجي من الفولاذ المقاوم للصدأ. تتيح إصدارات جهاز الاستشعار فقط استخدام مجموعة متنوعة من تجميعات الكابلات لتوصيل جهاز الاستشعار بنظام المراقبة، وذلك حسب التطبيق والبيئة.
حدود:
نوع الإخراج: حلقة التيار (من 4 إلى 20 مللي أمبير)
الحساسية: من 4 إلى 20 مللي أمبير تتناسب مع من 0 إلى 20 مم/ث، أو من 0 إلى 25 مم/ث، أو من 0 إلى 50 مم/ث
نطاق درجة حرارة التشغيل: من -55 إلى 90 درجة مئوية (من -67 إلى 194 درجة فهرنهايت)
نطاق استجابة التردد: من 3 إلى 1000 هرتز
هامش تحمل الحساسية: ±5%
نطاق القياس الديناميكي: 20 أو 25 أو 50 مم/ثانية RMS
الخطية: ±1%
الحساسية المستعرضة: أقل من 5%
تردد الرنين: 21 كيلوهرتز
نوع المكون: متكامل
سمات
- صُممت هذه الأجهزة لقياس الاهتزازات للأغراض العامة، وعادةً ما تُستخدم في آلات موازنة المصانع (BOP) مثل الضواغط وعلب التروس والمحركات والمضخات والمراوح.
- مستشعر اهتزاز يعمل بالطاقة الحلقية من 4 إلى 20 مللي أمبير وفقًا لمعايير الصناعة (جهاز إرسال الاهتزاز)
- إشارة خرج شبه ثابتة (من 4 إلى 20 مللي أمبير تتناسب مع 0 إلى 20، أو من 0 إلى 25، أو من 0 إلى 50 مم/ث) تشير إلى الاهتزاز "الكلي".
- عادةً ما يتم توصيلها بنظام مراقبة الآلات لتطبيقات الحماية و/أو نظام تحكم مثل نظام التحكم الموزع (DCS) أو وحدة التحكم المنطقية القابلة للبرمجة (PLC) لتطبيقات المراقبة و/أو التحكم
- تصنيف الحماية IP68
رابط ورقة البيانات:
مقياس تسارع كهرضغطية PV685 للاهتزاز 440-685-000-111-A1-B050-C01
ملف PDF
ورقة البيانات
