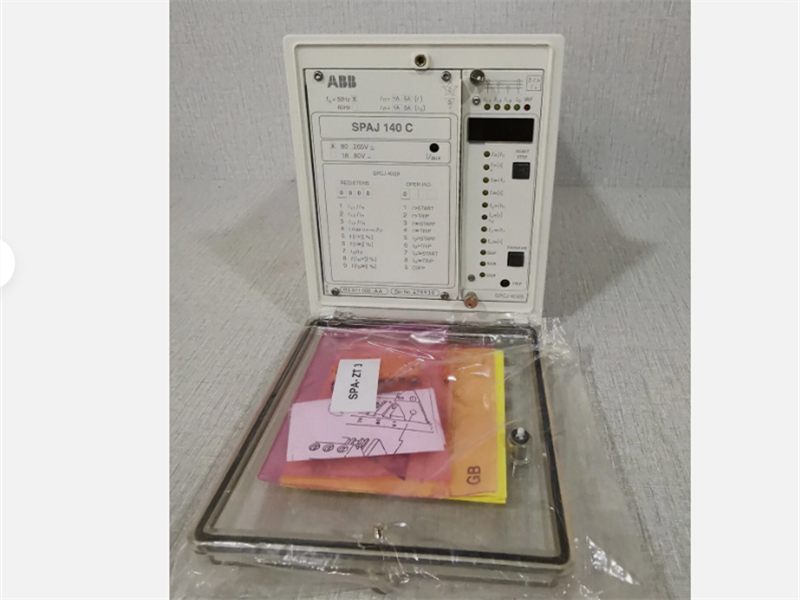

مرحل الحماية من التيار الزائد وأعطال التأريض SPAJ140C-DA من ABB

وصف:

يُستخدم مرحل الحماية المدمج للتيار الزائد والحماية من أعطال التأريض SPAJ 140 C-DA للحماية الانتقائية من قصر الدائرة وأعطال التأريض للمغذيات الشعاعية في أنظمة الطاقة المؤرضة تأريضًا صلبًا أو مقاوميًا أو بممانعة. يشتمل مرحل الحماية المتكامل هذا على وحدة حماية من التيار الزائد ووحدة حماية من أعطال التأريض مع إمكانيات فصل وإشارة مرنة. يمكن استخدام هذه المرحلات أيضًا في تطبيقات أخرى تتطلب حماية من التيار الزائد أحادية أو ثنائية أو ثلاثية الطور. كما يشتمل مرحل الحماية المدمج للتيار الزائد والحماية من أعطال التأريض على وحدة حماية من تعطل قاطع الدائرة.

سمات:

• مرحل سهل الاستخدام مزود بأهم الوظائف الأساسية للحماية من التيار الزائد وأعطال التأريض
• وحدة حماية من التيار الزائد ثلاثية الأطوار ذات طور منخفض، تتميز بخاصية زمن محدد أو زمن أدنى محدد عكسي (IDMT).
• وحدة حماية من التيار الزائد ثلاثية الأطوار ذات طور مرتفع، تعمل بشكل فوري أو في وقت محدد.
• وحدة كشف الأعطال الأرضية منخفضة الارتفاع ذات خاصية زمن محدد أو زمن محدد عكسي أدنى (IDMT)
• وحدة كشف أعطال الأرض عالية الارتفاع تعمل بشكل فوري أو في وقت محدد
• حماية مدمجة ضد أعطال قواطع الدائرة
• نظام الإشراف الذاتي الذي يراقب باستمرار تشغيل الإلكترونيات والمعالج الدقيق

حدود:

تقييمات المدخلات

التيار المقنن (بالبوصة): 1 أمبير أو 5 أمبير
القدرة على تحمل الحرارة:

• مستمر: 4 أمبير / 20 أمبير
• ثانية واحدة: 100 أمبير / 500 أمبير

تصنيفات نقاط التلامس الناتجة
جهات الاتصال الخاصة بالرحلات: الصالات 65-66، 74-75
الجهد المقنن: 250 فولت تيار مستمر/متردد
تيار الحمل المستمر: 5 أمبير
صنع وحمل التيار الكهربائي:

• 30 أمبير لمدة 0.5 ثانية
• 15 أمبير لمدة 3 ثوانٍ

• 5 أمبير عند 48 فولت تيار مستمر
• 3 أمبير عند 110 فولت تيار مستمر
• 1 أمبير عند 220 فولت تيار مستمر
