التصنيع
|
شركة ABB |
|
نموذج
|

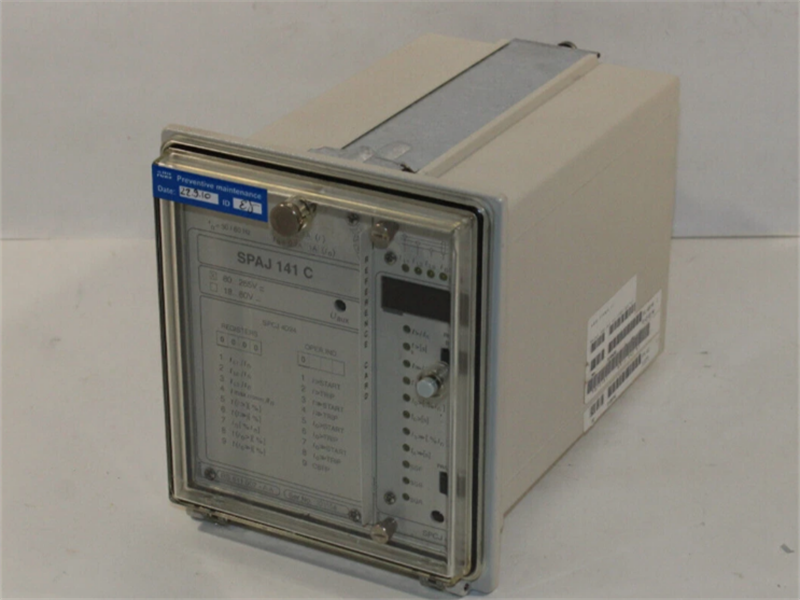

SPAJ141C-AA
|
| رقم القطعة |
SPAJ141C-AA
|
| الكتالوج | قطع غيار |
| وصف |
مرحل التيار الزائد ومرحل الأعطال الأرضية
|
| أصل | السويد (SE) |
| رمز النظام المنسق |
85371098
|
| الأبعاد |
18*18*5 (سم)
|
| وزن | 3.5 كجم |
وصف:
يُستخدم مرحل الحماية من التيار الزائد والخطأ الأرضي المُدمج SPAJ 141 C للحماية الانتقائية من قصر الدائرة والخطأ الأرضي للمغذيات الشعاعية في أنظمة الطاقة المؤرضة تأريضًا صلبًا أو مقاوميًا أو بممانعة. يشتمل مرحل الحماية المتكامل على وحدة حماية من التيار الزائد ووحدة حماية من الخطأ الأرضي مع إمكانيات فصل وإشارة مرنة. كما يُمكن استخدام مرحلات الحماية من التيار الزائد والخطأ الأرضي في تطبيقات أخرى تتطلب حماية من التيار الزائد والخطأ الأرضي في أنظمة أحادية أو ثنائية أو ثلاثية الطور. ويحتوي مرحل الحماية من التيار الزائد والخطأ الأرضي المُدمج على وحدة حماية من تعطل قاطع الدائرة.
يُعد مرحل التيار الزائد والخطأ الأرضي المدمج SPAJ 141 C جزءًا من مفهوم أتمتة التوزيع الخاص بشركة ABB والذي يوسع حلول ABB للتحكم في أنظمة الطاقة الكهربائية وإدارتها.
سمات:
- وحدة تيار زائد ثلاثية الأطوار ذات طور منخفض الضبط مع خصائص زمن محدد أو زمن أدنى محدد عكسي (IDMT)
- وحدة حماية من التيار الزائد ثلاثية الأطوار ذات طور مرتفع، تعمل بشكل فوري أو في وقت محدد.
- وحدة أعطال أرضية حساسة منخفضة الارتفاع ذات خصائص زمنية محددة
- وحدة كشف أعطال الأرض عالية الارتفاع تعمل بشكل فوري أو في وقت محدد
- حماية مدمجة ضد أعطال قواطع الدائرة
- قراءة وكتابة قيم الإعدادات إما عبر الشاشة المحلية وأزرار الضغط على اللوحة الأمامية أو من أنظمة ذات مستوى أعلى عبر واجهة التسلسل وناقل الألياف الضوئية
- نظام الإشراف الذاتي الذي يراقب باستمرار تشغيل الإلكترونيات والمعالج الدقيق
حدود:
رقم الموديل: SPAJ141C-AA
النوع: مرحل التيار الزائد
نطاق جهد التشغيل: 100-480 فولت تيار متردد
أقصى تيار مقنن: 120 أمبير
مستوى الحماية: الفئة ب
تردد التشغيل: حتى 50 هرتز
نقاط تلامس المرحل: SPDT (قطب واحد، رمي مزدوج)
معدل التلامس: 30 أمبير عند 250 فولت تيار متردد
مادة التلامس: إيريديوم الفضة
مادة العزل: راتنج البوليستر
طريقة التركيب: تركيب على لوحة
درجة حرارة التشغيل: من -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: تصل إلى 95% رطوبة نسبية بدون تكثف
شهادات السلامة: UL، CE، CSA
رابط ورقة البيانات:
ملف PDF لمرحل الحماية من التيار الزائد وأعطال التأريض من ABB SPAJ141C-AA
ورقة البيانات
