التصنيع
|
شركة ABB |
|
نموذج
|

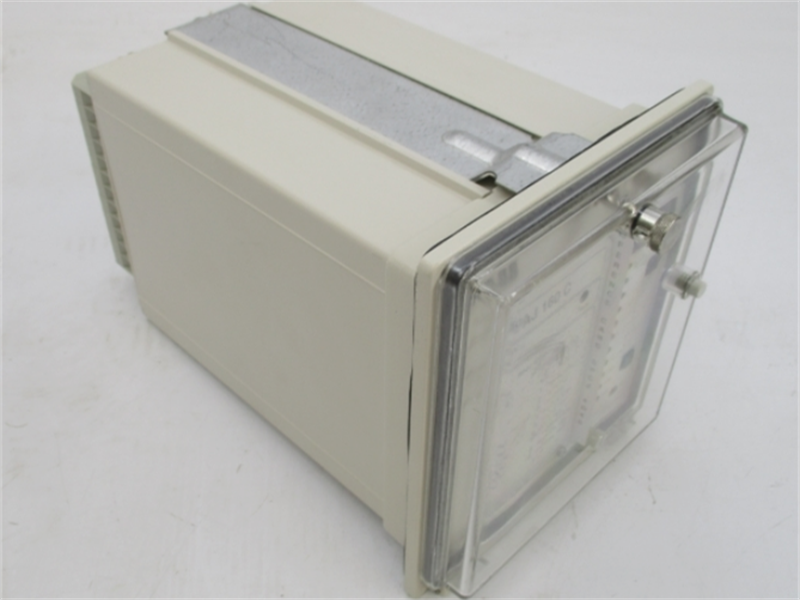

SPAJ160C-AA
|
| رقم القطعة |
SPAJ160C-AA
|
| الكتالوج | قطع غيار |
| وصف |
مرحل حماية المكثف
|
| أصل | السويد (SE) |
| رمز النظام المنسق |
85371098
|
| الأبعاد |
18*18*5 (سم)
|
| وزن | 3.5 كجم |
وصف:
تُستخدم بنوك المكثفات في أنظمة الطاقة لتعويض القدرة التفاعلية وتصفية التوافقيات. وعادةً ما تكون هذه البنوك محمية ضد الحمل الزائد الناتج عن التيارات التوافقية، وضد الجهد الزائد الناتج عن الأعطال الداخلية فيها. كما يجب أن تتضمن الحماية ضد إعادة توصيل مكثف مشحون بشبكة كهربائية غير مقصودة. جميع هذه الوظائف مُدمجة في مرحل SPAJ 160 C.
يجب أن يشمل نظام الحماية الكامل لبنوك المكثفات حماية من التيار الزائد، وقصر الدائرة، وأعطال التأريض. ويمكن بسهولة إضافة مرحلات حماية المكثفات SPAJ 160 C المناسبة من مجموعة منتجات SPACOM لتوفير حماية إضافية من التيار الزائد وأعطال التأريض.
سمات:
- مرحلة تحميل زائد أحادي وثنائي وثلاثي الأطوار ذات خصائص زمنية محددة
- مرحلة تحميل زائدة أحادية وثنائية وثلاثية الأطوار ذات خاصية زمنية عكسية (ANSI)
- مرحلة حماية من عدم توازن الطور ذات خاصية زمنية محددة
- مرحلة حماية من عدم توازن الطور ذات خاصية زمنية عكسية
- حماية من التيار المنخفض للكشف عن فصل المكثف. وقت إعادة التوصيل مع نطاق ضبط واسع
- تعويض التيار غير المتوازن الطبيعي
- الإشراف الذاتي المستمر على الأجهزة والبرامج
- واجهة تسلسلية لتوصيل المرحل بحافلة SPA للألياف الضوئية، ومن ثم بأنظمة جمع البيانات والإبلاغ و/أو التحكم ذات المستوى الأعلى
-
سهولة اختيار نظام التشغيل المناسب لمختلف التطبيقات
- تقنية مثبتة
حدود:
رقم الموديل: SPAJ160C-AA
النوع: مرحل التيار الزائد
نطاق جهد التشغيل: 100-480 فولت تيار متردد
أقصى تيار مقنن: 120 أمبير
مستوى الحماية: الفئة ب
تردد التشغيل: حتى 50 هرتز
نقاط تلامس المرحل: SPDT (قطب واحد، رمي مزدوج)
معدل التلامس: 30 أمبير عند 250 فولت تيار متردد
مادة التلامس: إيريديوم الفضة
مادة العزل: راتنج البوليستر
طريقة التركيب: تركيب على لوحة
درجة حرارة التشغيل: من -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: تصل إلى 95% رطوبة نسبية بدون تكثف
شهادات السلامة: UL، CE، CSA
رابط ورقة البيانات:
ملف PDF لمرحل حماية المكثف SPAJ160C-AA من ABB
ورقة البيانات
