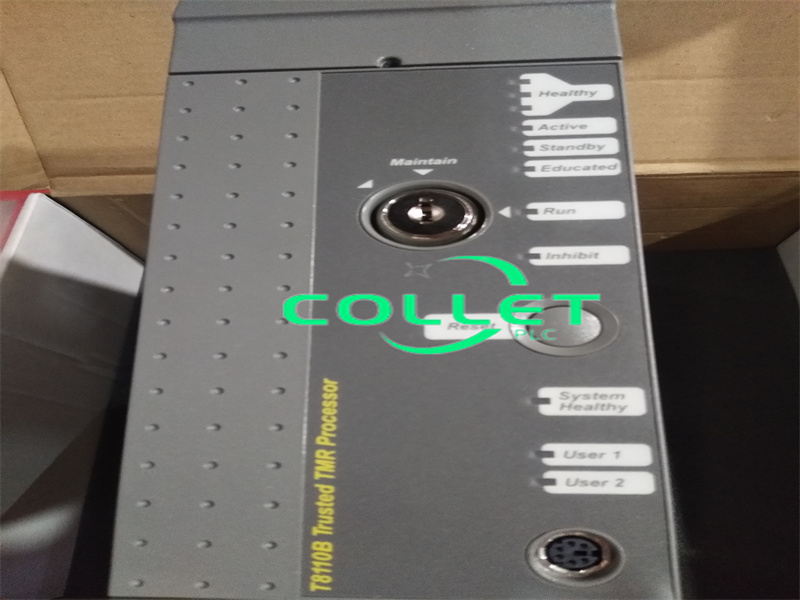

وحدة معالج TMR الموثوقة T8111C ICS TRIPLEX

وصف:

معالج TMR الموثوق به هو تصميم مقاوم للأخطاء، ويعتمد على بنية ثلاثية الوحدات التكرارية (TMR)، ويعمل بتكوين متسلسل. يوضح الشكل 1، بشكل مبسط، البنية الأساسية لوحدة معالج TMR الموثوق به.

تحتوي الوحدة على ثلاث مناطق لاحتواء أعطال المعالج (FCR)، تحتوي كل منها على معالج NXP PowerQUICC® IITM من سلسلة الذاكرة والذاكرة المرتبطة به (EPROM، وDRAM، وFlash ROM، وFlash RAM)، ووحدات الإدخال/الإخراج المُخصصة للذاكرة، ودوائر التصويت، ودوائر المنطق اللاصقة. وقد صوّتت كل منطقة لاحتواء أعطال المعالج على وصولين للقراءة من أصل ثلاثة (2oo3) إلى نظامي ذاكرة FCR للمعالجين الآخرين، وذلك لتجنب التشغيل المتباعد.

تقوم معالجات الوحدة الثلاثة بتخزين وتنفيذ برنامج التطبيق، وفحص وتحديث وحدات الإدخال/الإخراج، واكتشاف أعطال النظام. يُنفذ كل معالج برنامج التطبيق بشكل مستقل، ولكن بتزامن متزامن مع المعالجين الآخرين.

لكل معالج واجهة تتكون من مُدخل ناخب، ومنطق كاشف التباين، وذاكرة، وواجهة ناقل تشغيل إخراج إلى ناقل الوحدات الداخلية. يتصل مخرج كل معالج عبر موصل الوحدة بقناة مختلفة من ناقل الوحدات الداخلية الثلاثي.

يتم التواصل بين معالج TMR الموثوق به ووحدات الهيكل الأخرى إما عبر وحدة واجهة موثوقة، مثل واجهة TMR الموثوقة لهيكل Regent+Plus I/O، أو عبر واجهة Expander لهيكل Expander. وظائف أنواع ذاكرة الوحدات الأربعة هي:

• EPROM - تحتوي على محمل التمهيد للوحدة النمطية (مضمن في FPGA)
• ذاكرة فلاش ROM - تخزن البرامج الثابتة للوحدة وبرنامج التطبيق
• DRAM - ذاكرة عاملة ذات سعة قابلة للتطوير
• ذاكرة الوصول العشوائي الفلاشية - تحتوي على بيانات مثل سجلات الأحداث وبيانات البرامج المحفوظة

تحتوي اللوحة الأمامية على منطقة احتواء الأعطال (FCR D) منفصلة عن مناطق احتواء الأعطال الأخرى. تشارك هذه المنطقة في عمليات التصويت على الوحدة. بالإضافة إلى ذلك، تؤدي الوظائف غير الحرجة التالية:

• تم تركيب مفتاح تشغيل منفذ التشخيص والصيانة على اللوحة الأمامية للمعالج.

• برامج تشغيل الاتصالات التسلسلية وواجهة IRIG-B. يتم الوصول إليها عبر موصل الإدخال/الإخراج عبر وحدة محول T812X في الجزء الخلفي من المعالج.

• يرسل إشارات الخطأ/الفشل إلى مؤشرات خارجية عبر وحدات المحول الموجودة في الجزء الخلفي من المعالج.

يتوفر للمعالج معيارا إدخال IRIG-B: IRIG-B002 وIRIG-B122. يتم التحكم في المعيار الذي يستخدمه المعالج عن طريق برنامج يضبط علامة في الذاكرة. تُستخدم إشارات IRIG-B لمزامنة الأنظمة وتسجيل إدخالات الطوابع الزمنية في سجل تسلسل الأحداث (SOE).

تتوفر ثلاثة خيارات اتصال تسلسلي من جهاز الاستقبال/الإرسال العالمي غير المتزامن رباعي القنوات (UART) المدمج. وتفصيلها كما يلي:

• منفذ التشخيص باللوحة الأمامية للقناة 0 (RS232)
• القناة 1 غير مُهيأة
• منفذ تسلسلي 2 لاتصالات القناة 2 (RS422/485)
• منفذ الاتصالات التسلسلي للقناة 3 (RS422/485)

يُستخدم نظام التشغيل الموثوق به (Trusted OS) لدعم بنية معالجات سلسلة NXP PowerQUICC® IITM. نواة الوقت الفعلي هي نواة عالية السرعة وعالية الأداء، مصممة لأنظمة موزعة مقاومة للأخطاء. الاتصالات الموزعة شفافة بين جميع المعالجات.
الأسئلة الشائعة:
1.ما هو إمداد اللوحة الخلفية (IMB) من T8111C؟
من 20 فولت تيار مستمر إلى 32 فولت تيار مستمر

2.ما هو تخزين متغيرات محفوظة T8111C ؟
4 كيلوبايت الإجمالي
1 بايت لكل قيمة منطقية
4 بايت لكل تناظري
5 بايت لكل مؤقت

3. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.

رابط ورقة البيانات:

ورقة بيانات وحدة معالج TMR الموثوق بها T8111C ICS TRIPLEX PDF
