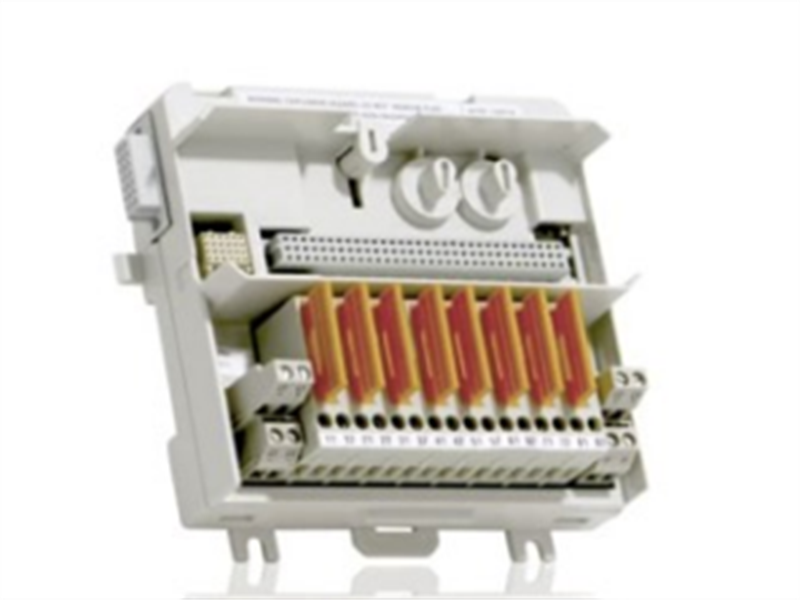

وحدة طرفية MTU موسعة TU835V1 ABB 3BSE013236R1

وصف:

وحدة TU835/TU835V1 هي وحدة إنهاء متعددة الاستخدامات ذات 8 قنوات، تعمل بجهد 50 فولت، ومصممة للاستخدام مع أنظمة A88 s800 /0. يبلغ الحد الأقصى للجهد المقنن 50 فولت، والحد الأقصى للتيار المقنن 2 أمبير لكل قناة.

تقوم وحدة النقل الرئيسية (MTU) بتوزيع ناقل البيانات (ModuleBus) إلى وحدة الإدخال/الإخراج وإلى وحدة النقل الرئيسية التالية. كما تقوم بتوليد العنوان الصحيح لوحدة الإدخال/الإخراج عن طريق تحويل إشارات الموضع الصادرة إلى وحدة النقل الرئيسية التالية. يمكن تركيب وحدة النقل الرئيسية على سكة DIN قياسية، وهي مزودة بمشبك ميكانيكي يثبتها على السكة. يمكن فتح المشبك باستخدام مفك براغي.

يُستخدم مفتاحان ميكانيكيان لتهيئة وحدة النقل الرئيسية (MTU) لأنواع مختلفة من وحدات الإدخال/الإخراج. هذه تهيئة ميكانيكية فقط ولا تؤثر على وظائف وحدة النقل الرئيسية أو وحدة الإدخال/الإخراج. يحتوي كل مفتاح على ستة أوضاع، مما يوفر 36 تهيئة مختلفة. يقوم هذا المفتاح بتوصيل أسلاك الحقل بوحدات الإدخال/الإخراج وتوزيع ناقل البيانات إلى وحدة النقل الرئيسية التالية. بفضل نظام التثبيت المتين على قضبان DIN ونظام المفاتيح الميكانيكية، يضمن هذا النظام تهيئة آمنة وسهلة. يُعد هذا النظام مثاليًا للتطبيقات التي تتطلب توزيعًا موثوقًا للإشارات وتوصيلات طاقة في البيئات الصناعية.

حدود:
رقم الصنف: 3BSE013236R1
الاتصال: كتلة طرفية
القنوات: 8
الجهد: 50 فولت، التركيب: من كلا الاتجاهين
درجة حرارة التشغيل: من 0 إلى +55 درجة مئوية (من +32 إلى +131 درجة فهرنهايت)
الحد الأقصى للتيار لكل قناة إدخال/إخراج: 2 أمبير
أقصى تيار لتوصيل العملية: 8 أمبير
جهد اختبار العزل الكهربائي: 500 فولت تيار متردد
درجة حرارة التخزين: من -40 إلى +70 درجة مئوية (من -40 إلى +158 درجة فهرنهايت)
الرطوبة النسبية: من 5 إلى 95%، بدون تكثف
فئة الحماية: 1P20

سمات:

- ما يصل إلى 8 قنوات لإشارات المجال وتوصيلات طاقة العملية.
- تحتوي كل قناة على طرف طاقة محول طاقة منصهر واحد ووصلة إشارة واحدة.
- يمكن توصيل جهد العملية بمجموعتين معزولتين بشكل فردي.
-الوصلات بوحدات ModuleBus ووحدات الإدخال/الإخراج.
- يمنع نظام المفاتيح الميكانيكية إدخال وحدة الإدخال/الإخراج الخاطئة.
- جهاز تثبيت على سكة DIN للتأريض.
- تركيب على سكة DIN.
