تصنيع
|
شركة أي بي بي |
|
نموذج
|
TU851
|
| رقم PN |
3BSE068782R1
|
|
الكتالوج
|
إس 800 |
|
وصف
|
كتلة طرفية
|
| أصل | السويد |
| رمز النظام المنسق |
85389099
|
| البعد |
12.6 *11*6.4 (سم) |
| وزن | 0.22 كجم |
وصف:

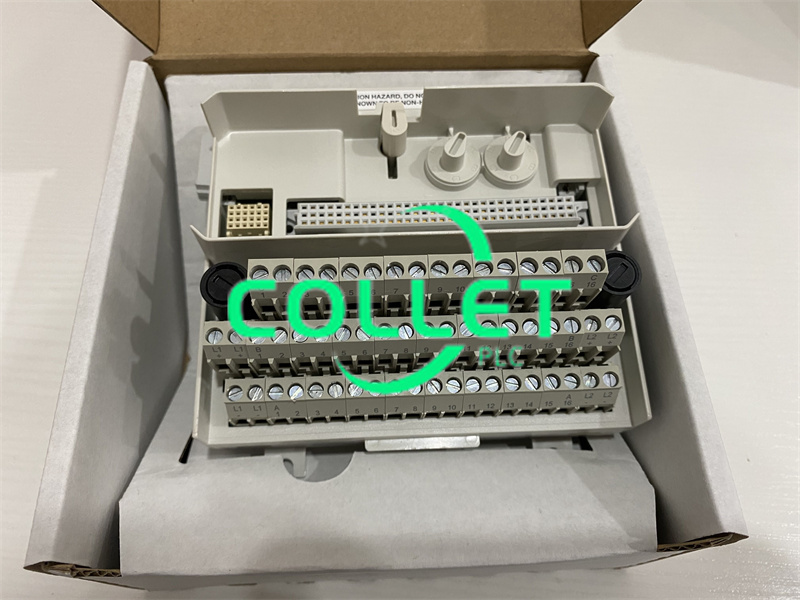

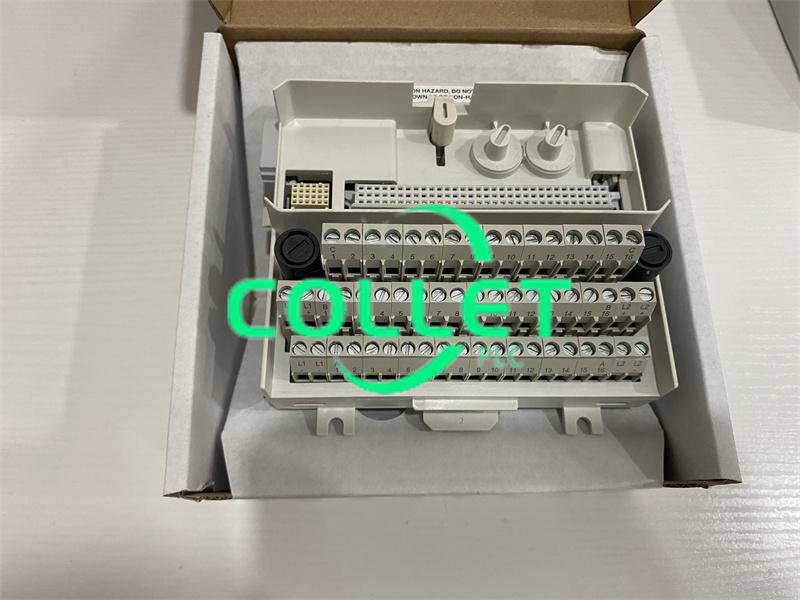

يمكن لوحدة MTU TU851 أن تحتوي على ما يصل إلى 16 قناة إدخال/إخراج. أقصى جهد مُصنّف هو 250 فولت، وأقصى تيار مُصنّف هو 3 أمبير لكل القناة. توزّع وحدة MTU ناقل الوحدة (ModuleBus) على وحدة الإدخال/الإخراج، ثم على وحدة MTU التالية. كما تُولّد العنوان الصحيح لوحدة الإدخال/الإخراج عن طريق تحويل إشارات الموقع الصادرة إلى وحدة MTU التالية.
يمكن تركيب وحدة MTU على سكة DIN قياسية. وهي مزودة بمزلاج ميكانيكي يُثبّت وحدة MTU على سكة DIN.
يُستخدم مفتاحان ميكانيكيان لضبط وحدة نقل البيانات (MTU) لأنواع مختلفة من وحدات الإدخال/الإخراج. هذا ضبط ميكانيكي فقط، ولا يؤثر على وظائف وحدة نقل البيانات (MTU) أو وحدة الإدخال/الإخراج. لكل مفتاح ستة أوضاع، ما يُنتج 36 ضبطًا مختلفًا.
رابط الورقة:
TU851 ABB 3BSE068782R1 كتلة طرفية
ملف بي دي إف
ورقة البيانات
