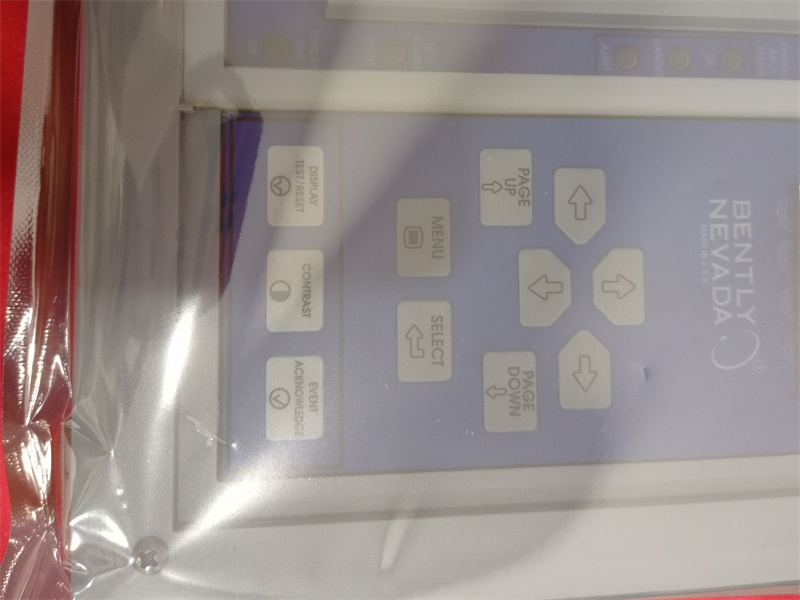

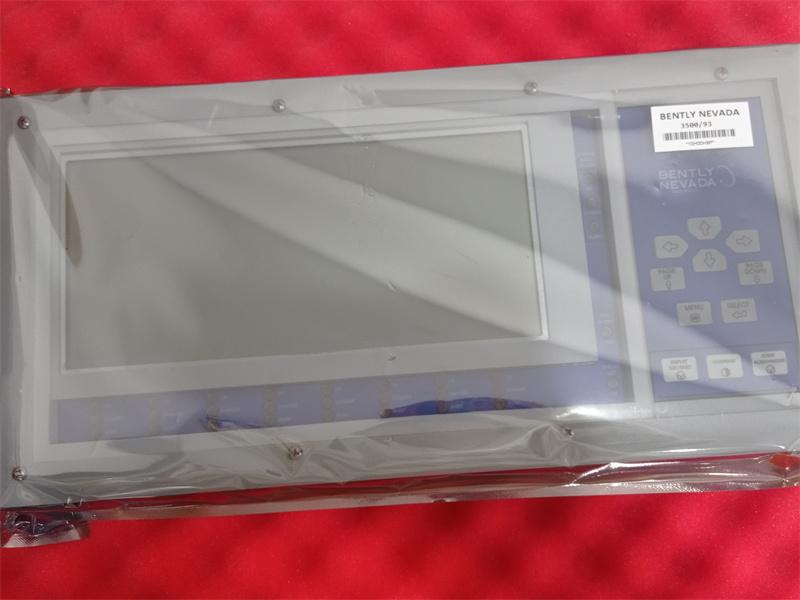

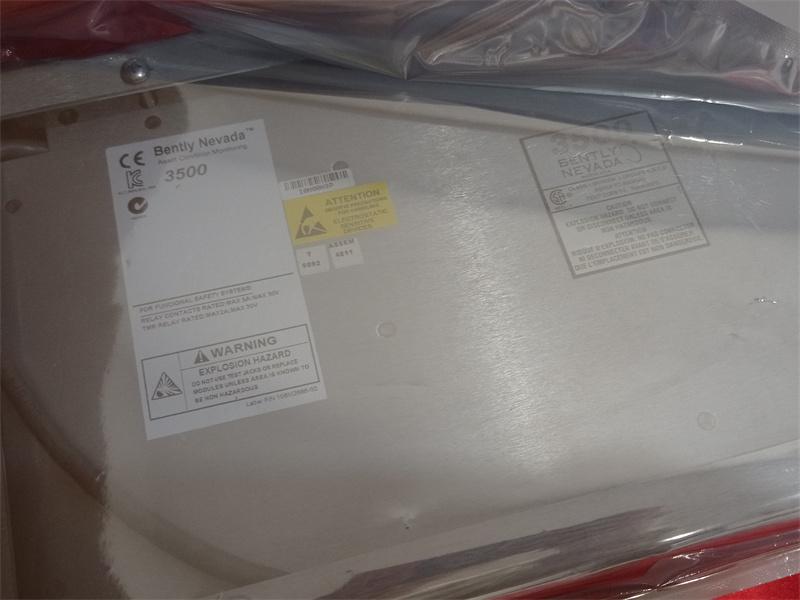

135785-01 وحدة عرض النظام 3500/93 Bently Nevada

الوصف:

طراز المنتج:
Bently Nevada 3500/93 135785-01

نوع المنتج:
وحدة عرض 3500/93، بدون إضاءة خلفية

توافق النظام:
نظام حماية الآلات Bently Nevada 3500

جهد الإدخال:
20–30 فولت تيار مستمر (24 فولت تيار مستمر اسمي)

التطبيق:
مصمم لتوفير طاقة داخلية منظمة لرفوف Bently Nevada 3500 ووحدات المراقبة المركبة.

التركيب:

• يُركب داخل رف 3500

• يتطلب وحدة إدخال طاقة متوافقة (PIM)

• يدعم تكوين مصدر طاقة مفرد أو مزدوج (احتياطي)

بيئة التشغيل:
تطبيقات التحكم الصناعي وحماية الآلات، بما في ذلك النفط والغاز وتوليد الطاقة وأنظمة مراقبة المعدات الدوارة.

الحالة:
متوفر كقطعة غيار أو بديل للأنظمة الحالية من طراز 3500.

تم تصميم شاشة نظام 3500/93 لتلبية متطلبات المعيار 670 الصادر عن معهد البترول الأمريكي (API) وتوفير عرض مرئي محلي أو عن بُعد لجميع معلومات نظام حماية الآلات 3500 الموجودة في الرف، بما في ذلك:

قائمة أحداث النظام
قوائم أحداث الإنذار
بيانات جميع القنوات، ووحدات المراقبة، ووحدات المرحلات، ووحدات Keyphasor* أو وحدات مقياس سرعة الدوران

يتم تكوين شاشة النظام 3500/93 باستخدام برنامج تكوين الحامل 3500. يمكن تركيب الشاشة بأربع طرق:

1. التركيب الأمامي – يتم تثبيت الشاشة مباشرة فوق اللوحة الأمامية لأي حامل 3500 كامل الحجم باستخدام دعامة مفصلية خاصة. يتيح ذلك الوصول إلى موصلات الخرج المؤقتة وأزرار ومفاتيح واجهة المستخدم الخاصة بالحامل دون فصل الشاشة أو تعطيلها.

ملاحظة: بالنسبة لخيار التركيب هذا فقط، يجب تثبيت وحدة واجهة الشاشة (DIM) في الفتحة 15 (الفتحة الموجودة في أقصى اليمين) من الحامل. خيار التركيب الأمامي غير متوافق مع الحامل الصغير 3500.

2. التركيب على حامل EIA مقاس 19 بوصة – يتم تركيب الشاشة على قضبان EIA مقاس 19 بوصة وتوضع على مسافة تصل إلى 100 قدم من نظام 3500. (تصل إلى 4000 قدم من نظام 3500 عند استخدام مصدر الطاقة الخارجي).

3. التركيب على لوحة – يتم تركيب الشاشة في فتحة مقطوعة في لوحة موجودة في نفس الخزانة أو على مسافة تصل إلى 100 قدم من نظام 3500. (تصل إلى 4000 قدم من نظام 3500 عند استخدام مصدر الطاقة الخارجي).

4. التركيب المستقل – يتم تثبيت الشاشة بشكل مستوٍ مقابل جدار أو لوحة وتوضع على مسافة تصل إلى 100 قدم من نظام 3500. (تصل إلى 4000 قدم من نظام 3500 عند استخدام مصدر الطاقة الخارجي).

الأسئلة الشائعة

س1: ما دلالة مؤشرات LED الموجودة على اللوحة الأمامية 3500/46M 176449-06؟

مؤشر LED الخاص بـ OK -- يشير إلى أن جهاز مراقبة Hydro Monitor ‏3500/46M يعمل بشكل صحيح

مؤشر LED الخاص بـ TX/RX -- يشير إلى أن جهاز مراقبة Hydro Monitor ‏3500/46M يتواصل مع الوحدات الأخرى في حامل 3500.

مؤشر LED الخاص بـ Bypass -- يشير إلى أن جهاز مراقبة Hydro Monitor ‏3500/46M في وضع التجاوز.

س2: ما هي معاوقة الإدخال مع وحدة الإدخال/الإخراج؟

10 كيلو أوم لـ Prox/Accel و3.5 ميجا أوم لـ Velomitor

س3: هل هذه الوحدة متوافقة مع أنظمة 3500 الحالية؟

نعم. مصدر الطاقة هذا متوافق بالكامل مع جميع حوامل 3500 القياسية ووحدات المراقبة من Bently Nevada، مما يجعله مناسبًا لكل من التركيبات الجديدة واستبدال مصادر طاقة التيار المستمر الحالية.

س4: هل يدعم هذا الطراز تكوينات الطاقة الاحتياطية؟

نعم. يتيح نظام 3500 تركيب مصدرَي طاقة مزدوجين، مما يوفر تكرارًا للتطبيقات التي تكون فيها الاستمرارية في التشغيل وموثوقية النظام أمرين حاسمين.

س5: هل يلزم وجود أي برنامج أو تكوين بعد التثبيت؟

لا يلزم إجراء أي تكوين إضافي للبرنامج أو البرنامج الثابت. بعد التثبيت الصحيح، تعمل الوحدة تلقائيًا كجزء من نظام 3500.

س6: ما الاستخدامات المعتادة لهذا المنتج؟

يُستخدم عادةً في أنظمة حماية الآلات ومراقبة الحالة، بما في ذلك التوربينات والضواغط والمضخات وغيرها من المعدات الدوارة المهمة.

يرجى اختيار نوع مصدر الطاقة الصحيح وخيار الاعتماد وفقًا لتكوين نظامك.

معلومات الطلب – جهاز مراقبة Hydro Monitor ‏3500/46M

شاشة النظام

3500/93-AXX-BXX-CXX-DXX
أ: خيار التركيب:
0 1 تركيب وجه النظام (يجب تثبيت DIM في الفتحة 15، وحدة الإدخال/الإخراج غير مضمنة)
0 2 تركيب على حامل رف EIA مقاس 19 بوصة (وحدة الإدخال/الإخراج مضمنة)
0 3 تركيب على لوحة (وحدة الإدخال/الإخراج مضمنة)
0 4 تركيب مستقل (هيكل من الفولاذ المقاوم للصدأ، وحدة الإدخال/الإخراج مضمنة)
0 5 تركيب وجه النظام بإضاءة خلفية (يجب تثبيت DIM في الفتحة 15، وحدة الإدخال/الإخراج مضمنة، يتطلب مصدر طاقة خارجي)
0 6 تركيب على حامل رف EIA مقاس 19 بوصة بإضاءة خلفية (وحدة الإدخال/الإخراج مضمنة، يتطلب مصدر طاقة خارجي)
0 7 تركيب على لوحة بإضاءة خلفية (وحدة الإدخال/الإخراج مضمنة، يتطلب مصدر طاقة خارجي)
0 8 تركيب مستقل بإضاءة خلفية (هيكل من الفولاذ المقاوم للصدأ، وحدة الإدخال/الإخراج مضمنة، يتطلب مصدر طاقة خارجي)
ب: مسافة التركيب/نوع الكابل:
0 0 لا حاجة إلى كابل
0 1 كابل بطول 10 أقدام (3 أمتار) (PVC)
0 2 كابل بطول 50 قدمًا (15.24 مترًا) (PVC)
0 3 كابل بطول 50 قدمًا (15.24 مترًا) (Teflon®)
0 4 كابل بطول 100 قدم (30.5 مترًا) (PVC)
0 5 كابل بطول 100 قدم (30.5 مترًا) (Teflon)
ج: مصدر الطاقة الخارجي:
0 0 لا يوجد
0 1 تيار متردد بجهد 115 فولت
0 2 تيار متردد بجهد 230 فولت
0 3 مصدر خارجي معتمد من ATEX
د: خيار اعتماد الجهة:
0 0 لا يوجد
0 1 CSA/NRTL/C
0 2 ATEX/CSA (الفئة 1، المنطقة 2)

تقدم شركتنا مجموعة كاملة من مصادر الطاقة من سلسلة 3500 مع توفر فوري. نحتفظ بمخزون واسع — يشمل الطرازات الحالية والمتوقفة — ونرحب باستفساراتكم.

رابط ورقة البيانات:

وحدة عرض النظام 135785-01 3500/93 Bently NevadaPDFورقة البيانات
