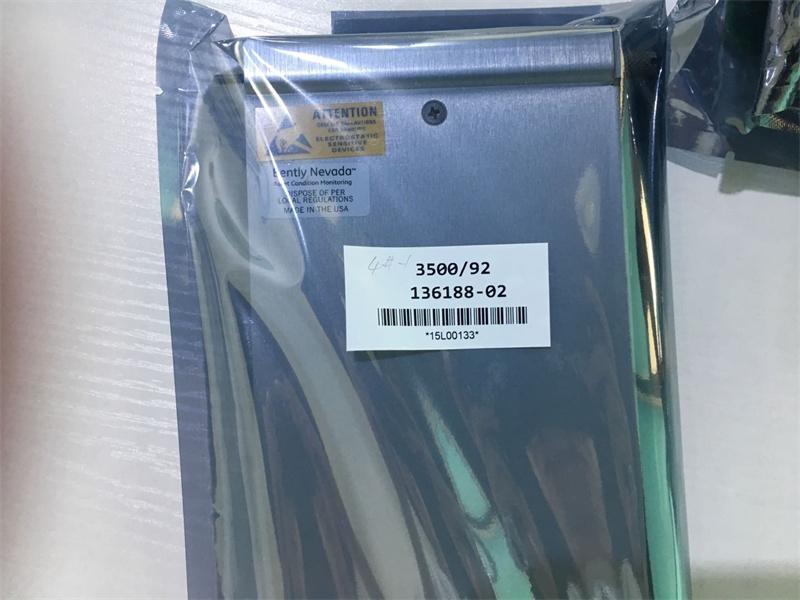

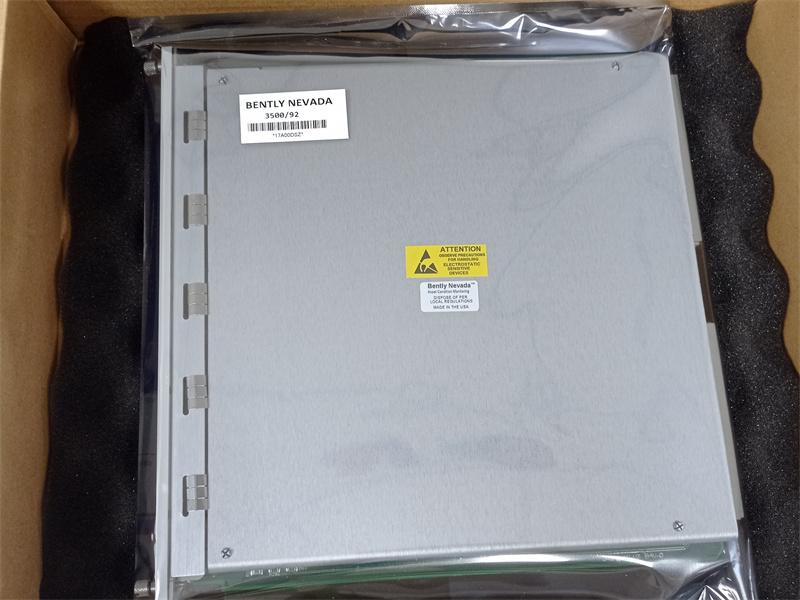

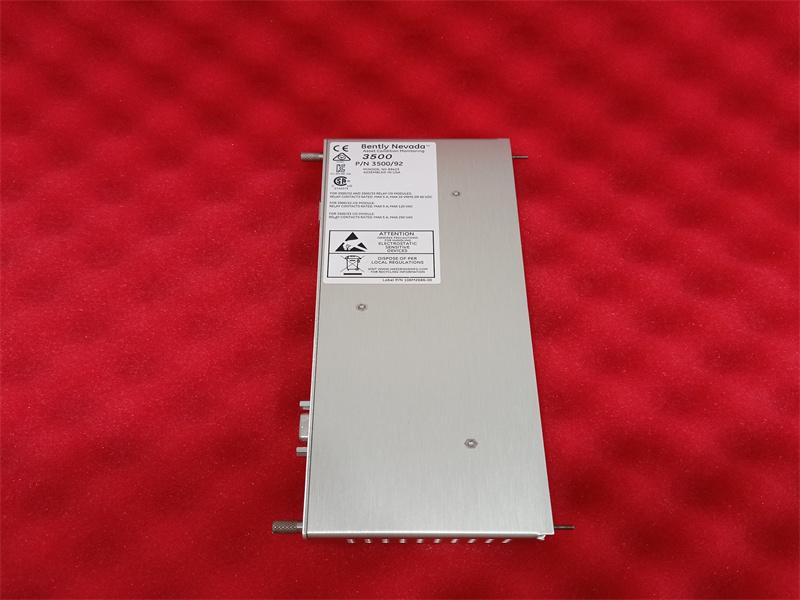

| تصنيع | بنتلي نيفادا |

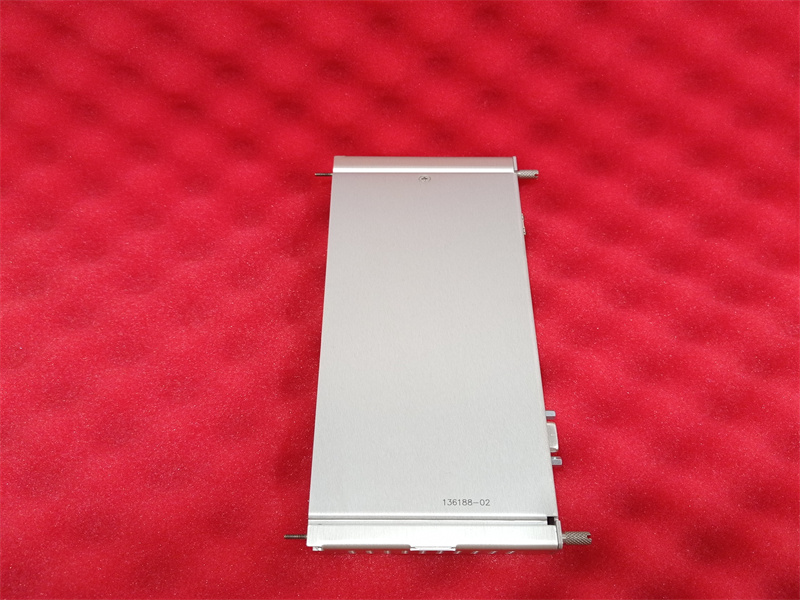

| نموذج | 136188-02 |
| رقم PN | 3500/92-04-01-00 |
| الكتالوج | 3500 |
| وصف | وحدة إدخال وإخراج Modbus Ethernet/RS485 |
| أصل | الولايات المتحدة الأمريكية |
| رمز النظام المنسق | 8537101190 |
| البعد | 2.44*9.9*24.2 (سم) |
| وزن | 0.4 كجم |
وصف:
توفر وحدة بوابة الاتصالات 3500/92 إمكانيات اتصال شاملة لجميع قيم وحالات الرفوف المُراقَبة، وذلك للتكامل مع أنظمة التحكم في العمليات وأنظمة الأتمتة الأخرى باستخدام كلٍّ من إمكانيات الاتصال عبر Ethernet TCP/IP والتسلسلي (RS232/RS422/RS485). كما تتيح اتصالات Ethernet باستخدام برنامج تكوين الرفوف 3500 وبرنامج جمع البيانات.
تتضمن البروتوكولات المدعومة ما يلي:
- بروتوكول Modicon Modbus (عبر الاتصالات التسلسلية)
- بروتوكول Modbus/TCP (متغير من بروتوكول Modbus التسلسلي المستخدم في اتصالات Ethernet عبر TCP/IP)
- بروتوكول Bently Nevada الخاص (للاتصال بحزم برامج تكوين الرفوف واكتساب البيانات 3500)
اتصال Ethernet بجهاز 3500/92 عبارة عن اتصال RJ45 لشبكات Ethernet ذات التكوين النجمي 10BASE-T.
يدعم جهاز 3500/92 واجهات الاتصال وبروتوكولات الاتصال والميزات الأخرى من جهاز 3500/90 الأصلي، باستثناء سجلات Modbus الأساسية. يحتوي جهاز 3500/92 الآن على أداة تسجيل Modbus قابلة للتكوين، والتي توفر نفس الوظائف التي كانت تُقدمها سجلات Modbus الأساسية في الأصل.
سمات:
- تكامل منطق محرك الإنذار
- البرمجة المنطقية متعددة الاستخدامات
تدعم الوحدة استخدام منطق AND وOR، مما يسمح للمستخدمين بإنشاء علاقات سببية معقدة بين المدخلات والمخرجات.
- مصادر الإدخال المتنوعة
تتعزز قوة منطق محرك الإنذار بفضل تنوع مصادر الإدخال التي يمكنه الاستفادة منها. تستطيع الوحدة استخدام مدخلات إنذارية، مثل حالتي التنبيه والخطر، اللتين تشيران إلى حالات حرجة.
- التخصيص من خلال البرمجيات
يتم تعزيز قابلية برمجة الوحدة من خلال برنامج تكوين الرفوف. يعمل هذا البرنامج بمثابة بوابة لترجمة المتطلبات الفريدة لتطبيقك إلى منطق عملي لوحدة الترحيل رباعية القنوات. تُمكّن الواجهة سهلة الاستخدام المستخدمين من تخصيص سلوك الوحدة وفقًا لسياق التشغيل المحدد، مما يُحسّن وظائفها لتتوافق مع متطلبات العالم الحقيقي.
تحديد:
استهلاك الطاقة
5.0 واط نموذجي مع وحدة الإدخال/الإخراج ModbusRS232/RS422
5.6 واط نموذجي مع وحدة الإدخال/الإخراج Modbus RS485
أنواع البيانات
يقوم بجمع البيانات من وحدات أخرى في الرف، مثل القيم المقاسة الحالية مع ختم الوقت، وحالات الوحدات، وحالات التنبيه الحالية، عبر شبكة داخلية عالية السرعة.
تعتمد أنواع البيانات الدقيقة التي يتم إرجاعها على نوع الوحدة وتكوين القناة.
وقت التحديث: يعتمد معدل جمع البيانات على تكوين الرف ولكن لن يتجاوز ثانية واحدة لجميع الوحدات في الرف 3500.
المخرجات
موافق الصمام
يشير إلى متى يعمل 3500/92 بشكل صحيح.
مصباح LED للإرسال/الاستقبال
يشير إلى وقت اتصال 3500/92 بوحدات أخرى في الرف 3500.
رابط ورقة البيانات:
ورقة بيانات PDF لوحدة الإدخال/الإخراج 136188-02 بنتلي نيفادا 3500/92-04-01-00
