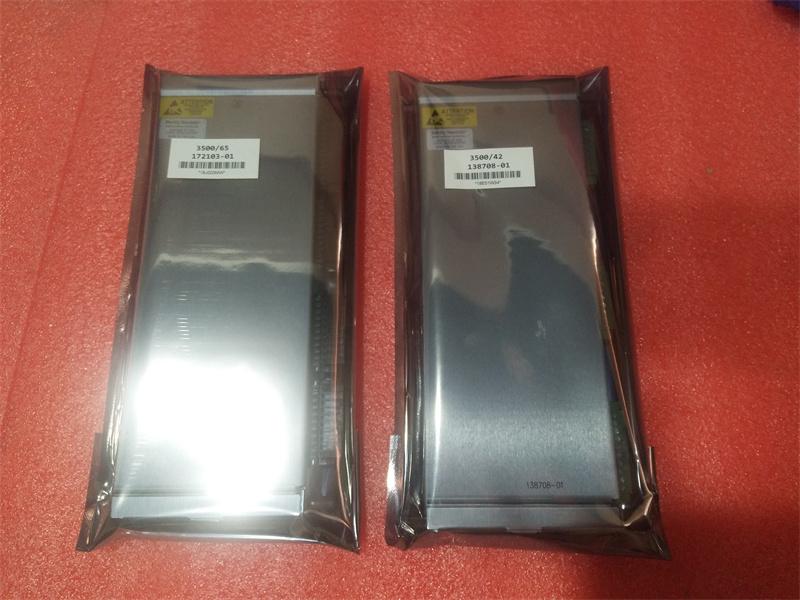

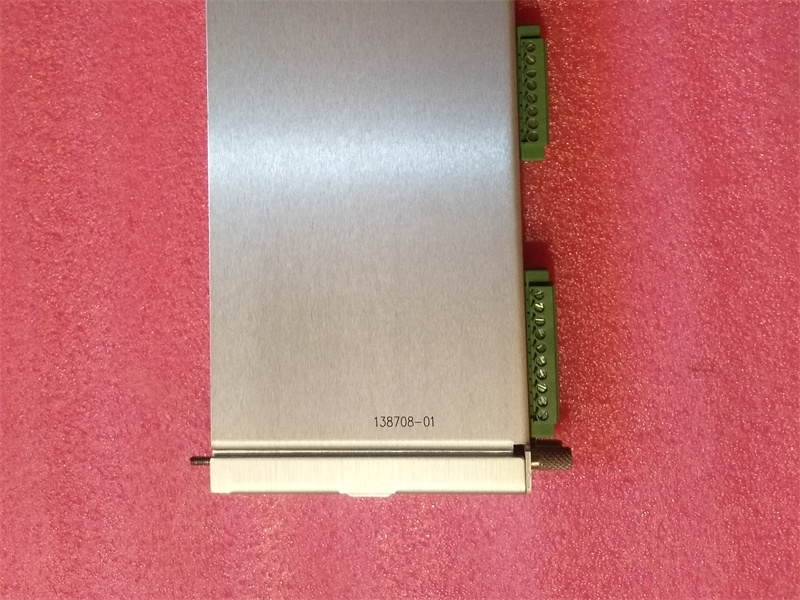

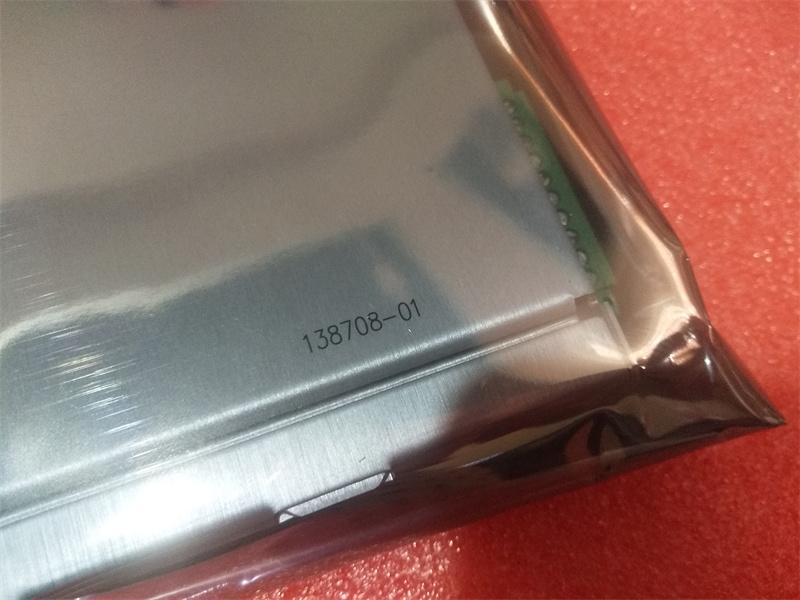

138708-01 وحدة الإدخال/الإخراج المطلقة لعمود بنتلي نيفادا 3500/42M-07-00

وصف:

تُحسّن عروض السلامة الوظيفية (FS) السلامة من خلال إمكانية إيقاف تشغيل آلات الإنتاج الحيوية تلقائيًا من خلال اكتشاف خصائص النظام التي تسبق الأعطال الخطيرة. وبشكل أكثر تحديدًا، تُساعد هذه العروض منشآت التشغيل على تحقيق الامتثال لمعيار IEC 61508. وقد قامت TÜV Rheinland بتقييم منتجات Bently Nevada* للسلامة الوظيفية، واعتمدت استخدامها وفقًا لمستويات سلامة السلامة (SIL) المحددة. تشمل التطبيقات التي تدعمها منتجاتنا حاليًا: كشف السرعة الزائدة، والاهتزاز الشعاعي، وموضع الدفع، واهتزاز العلبة، ودرجة الحرارة، ومدخلات متغيرات العملية.

يوفر إصدار FS من نظام كشف السرعة الزائدة 3500/53 ثلاثي الوحدات، أجهزةً لإيقاف التشغيل عند تجاوز السرعة عند مستوى SIL 3. هذا العرض عبارة عن وحدة تكرارية ثلاثية الوحدات (TMR) تُصوّت بنظام إيقاف تشغيل 2 من 3، أو يُمكن اختيارها لتوفير تصويت مستقل. تحتوي كل وحدة إدخال/إخراج على أربعة مُرحّلات مُدمجة، إحداها مُخصصة لحالات تجاوز السرعة. يُمكن تهيئة المُرحّلات الثلاثة المتبقية للاستجابة لأي قيم وأحداث مُتاحة لوحدة تجاوز السرعة، بما في ذلك حالة "غير مُوافق". يُحدد تشغيل المُرحّلات فترة تأخير لا تتجاوز 30 مللي ثانية من حدث تجاوز السرعة حتى تفعيل المُرحّل.

تُعالج إصدارات FS من 3500/42M أو 3500/40M في مجموعة TMR منفصلة وظائف أمان SIL 3 باستخدام الاهتزاز الشعاعي وموضع الدفع. وتُصوّت هذه الوظائف بنظام 2 من 3. يتكون كل نظام من مجموعة من شاشات 3500/42M أو 3500/40M، مصحوبة بوحدة ترحيل TMR 3500/34. يمكن ضبط تشغيل الترحيل لقيم متناسبة مع السعة المباشرة في مجموعات منطقية باستخدام وحدة ترحيل TMR 3500/34. توفر كل وحدة إدخال/إخراج TMR 3500/34 أربعة ترحيلات مدمجة.

توفر إصدارات FS من أنظمة 3500/42M و3500/40M للاهتزاز الشعاعي، وموضع الدفع، واهتزاز الغلاف التوافق مع وظائف السلامة SIL 1 التي تراقب هذه الخصائص (السعة المباشرة فقط). تتكون هذه الأنظمة من بطاقة مراقبة واحدة، وبطاقة ترحيل FS 3500/32 رباعية القنوات أو FS 3500/33 بستة عشر قناة، ومحول طاقة.

توفر إصدارات FS من أنظمة 3500/60 و3500/61 توافقًا مع معيار SIL 1 لوظائف السلامة باستخدام مراقبة درجة الحرارة. بطاقة مراقبة واحدة مزودة بستة مستشعرات RTD أو TC مع بطاقة مرحل إصدار FS من 3500/32 أو 3500/33 تجعل منطق المستشعر جزءًا من وظيفة السلامة القائمة على درجة الحرارة. يوفر جهاز مراقبة متغيرات العملية FS 3500/62، المستخدم مع أيٍّ من وحدتي مرحل FS، نظام مراقبة سلامة وظيفية متوافقًا مع معيار SIL 1، حيث يكون دخل المستشعر 4-20 مللي أمبير أو -/+10 فولت تيار مستمر.

وصف المنتج
3500/42M-AA-BB

أ: نوع وحدة الإدخال/الإخراج
راجع أنواع وحدات الإدخال/الإخراج على الصفحة 19.
ب: خيار الموافقة على المناطق الخطرة
00
لا أحد
01
CSA / NRTL / C (الفئة 1، القسم 2)
02
ATEX / IECEx / CSA (الفئة 1، المنطقة 2)

أنواع وحدات الإدخال/الإخراج

الأسئلة الشائعة:

1. ما هي نقاط ضبط التنبيه؟ ؟

استخدم برنامج تكوين الرفوف لتعيين مستويات التنبيه لكل قيمة يقيسها جهاز المراقبة ونقاط ضبط الخطر لأي اثنتين من القيم التي يقيسها جهاز المراقبة.

2. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.

رابط ورقة البيانات:

138708-01 وحدة الإدخال/الإخراج المطلقة لعمود بنتلي نيفادا 3500/42M-07-00 ملف بي دي إف ورقة البيانات
