تصنيع
|
بنتلي نيفادا |
|
نموذج
|
168905-02 |
| رقم PN |
168905-02
|
|
الكتالوج
|
ADRE Sxp و 408 DSPi
|
|
وصف
|
بطاقة أخذ العينات الديناميكية ذات 8 قنوات
|
| أصل | الولايات المتحدة الأمريكية |
| رمز النظام المنسق | 8537101190 |
| البعد |
36*41*10 (سم)
|
| وزن | 1.3 كجم |
وصف:
يشكل برنامج ADRE Sxp وجهاز معالجة الإشارات الديناميكية 408 DSPi نظامًا قابلًا للتطوير بدرجة كبيرة لمعالجة الإشارات متعددة القنوات واكتساب البيانات.
بخلاف أنظمة جمع البيانات الحاسوبية متعددة الأغراض الأخرى، صُمم نظام ADRE Sxp و408 DSPi خصيصًا لمعالجة وعرض الإشارات عالية التوازي في الوقت الفعلي. يجمع هذا النظام متعدد الاستخدامات وظائف العديد من أنواع الأجهزة، مثل راسمات الذبذبات، ومحللات الطيف، والمرشحات، ومكيفات الإشارة، والمسجلات الرقمية، في منصة واحدة. صُمم النظام خصيصًا لبيئات شبكات الشركات الآمنة، مما يسمح له بالعمل عن بُعد عبر شبكتي LAN/WAN، أو تخزين البيانات في وضع "مستقل" بالكامل دون الحاجة إلى جهاز كمبيوتر إضافي/خارجي. نادرًا ما تكون هناك حاجة إلى معدات إضافية، إن وجدت. تتيح إمكانية العرض الفوري للنظام عرض البيانات باستمرار بغض النظر عن البيانات المخزنة في الذاكرة الدائمة. بالنسبة لمستخدمي نظام ADRE الحاليين، يدعم ADRE Sxp أيضًا جميع قواعد بيانات ADRE السابقة لنظام Windows.
يتكون نظام اكتساب البيانات ADRE Sxp من:
- 408 أداة معالجة الإشارة الديناميكية.
- برنامج عميل ADRE Sxp، برنامج ADRE Quick Configuration.
- نظام كمبيوتر قادر على تشغيل برنامج ADRE Sxp.

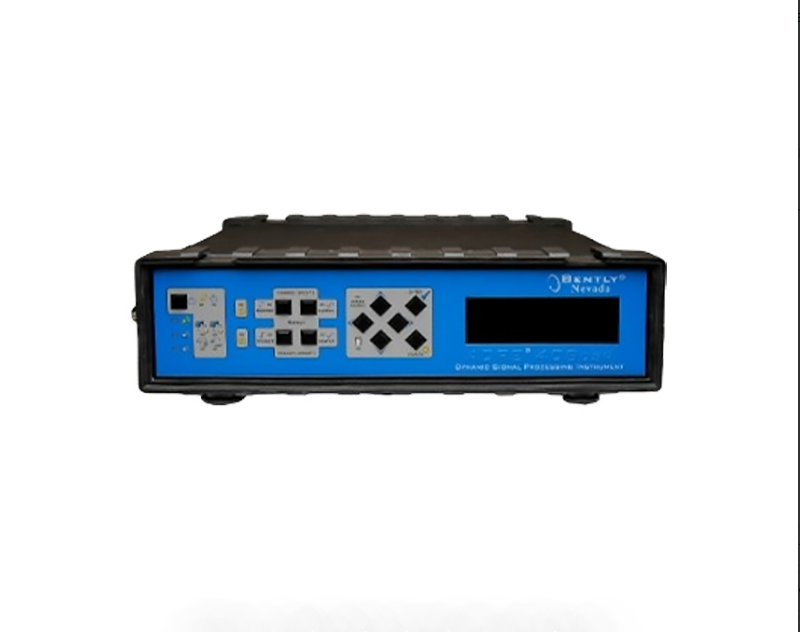

جهاز 408 DSPi محمول بالكامل أو يمكن تركيبه على حامل، مما يتيح سهولة التشغيل في منصات الاختبار، أو في الموقع، أو في المواقع النائية. يدعم تصميم 408 DSPi عالي القابلية للتخصيص جميع أنواع المدخلات القياسية وغير القياسية تقريبًا، بما في ذلك إشارات المحولات الديناميكية (مثل تلك الصادرة عن مجسات القرب، ومحولات السرعة، ومقاييس التسارع، ومطارق القوة، ومستشعرات الضغط الديناميكية)، والإشارات الثابتة (مثل متغيرات العملية الصادرة عن أجهزة الإرسال وأنظمة التحكم الموزعة). لتطبيقات الآلات الدوارة، يمكن للمستخدمين توفير مُحسِّن سرعة رئيسي (Keyphasor) أو أي إشارة إدخال سرعة أخرى (مثل تلك الصادرة عن محول مغناطيسي أو بصري) لتشغيل أخذ العينات المتزامن وتتبع الطلبات. أما بالنسبة لاحتياجات التحليل الهيكلي، فيدعم النظام اختبار التصادم باستخدام مطارق القوة. كما يدعم النظام أوضاع تشغيل متعددة لجمع البيانات تلقائيًا، مما يسمح باستخدامه كمسجل بيانات أو أحداث دون الحاجة إلى وجود مُشغِّل.
تتيح بنية العميل-الخادم لعملاء برامج متعددين تشغيل وعرض البيانات في آنٍ واحد من أنظمة 408 DSPi واحدة أو متعددة، مما يسمح للمستخدمين بعرض البيانات بشكل مستقل بوحدات القياس الأساسية التي يختارونها. يتميز تثبيت البرنامج وتكوينه بالسرعة والسهولة، مما يسمح بتكوين قنوات متعددة بشكل جماعي بأقل تدخل من المستخدم. كما تُبسط قوالب التكوين والبرنامج العملية بشكل أكبر، مما يسمح للمستخدم بتثبيت البرنامج، وإنشاء تكوين، والبدء في التقاط البيانات في دقائق.
بطاقة أخذ عينات ديناميكية ذات 8 قنوات (168905 – AA)
بطاقة أخذ العينات الديناميكية ثماني القنوات هي محرك معالجة إشارات فائق القوة والمرونة. إلى جانب التكييف الأمامي التناظري، يمكن للمستخدم ضبط معظم مدخلات المحول، بانحياز موجب أو سالب، مع الحفاظ على أقصى نطاق إدخال للإشارة. توفر مجموعة من معالجات معالجة الإشارات الرقمية (DSP) ومحولات تناظرية إلى رقمية (ADC) بدقة 24 بت أقصى دقة. يمكن توصيل إشارات الإدخال إما بتيار متردد أو تيار مستمر، ويمكن للمستخدمين تحديد مستويات جهد الإدخال العليا والسفلى بشكل مستقل، بالإضافة إلى النطاق الكامل وعامل مقياس المحول.
يمكن لبطاقة أخذ العينات توفير بيانات متنوعة حسب التكوين واحتياجات المستخدم. يمكن لكل قناة توفير متغيرات ثابتة متعددة، بما في ذلك:
- السعة المباشرة.
- سعة النطاق الترددي.
- 1X و2X السعة والطور، وما يصل إلى 4 متجهات nX إضافية محددة من قبل المستخدم بما في ذلك السعة والطور.
- متوسط الفجوة اللحظية أو جهد التحيز.
- قيم السرعة المتعددة.
تاريخ/ختم الوقت.
بالإضافة إلى البيانات الثابتة، يمكن لكل قناة توفير ما يصل إلى أربعة أشكال موجية ديناميكية مُحددة من قِبل المستخدم. يمكن للمستخدمين تكوين أشكال موجية لأخذ عينات متزامنة و/أو غير متزامنة، بمعدلات أخذ عينات و/أو نطاقات ترددية مختلفة. تدعم بطاقة أخذ العينات ما يصل إلى معدلي أخذ عينات متزامنين مختلفين في آن واحد. كما يمكن تفعيل المتوسط المتزامن زمنيًا لجميع أشكال الموجات المتزامنة. بالإضافة إلى ذلك، يمكن للبطاقة أيضًا أخذ عينات وتخزين البيانات الخام المتصلة زمنيًا لكل قناة. يتم أخذ عينات من جميع القنوات داخل النظام دائمًا في وقت واحد، ومزامنتها، وبدء تشغيلها بناءً على مجموعة من الأحداث التي يُحددها المستخدم.
معلومات الطلب
ملحقات 408 DSPi
(يتم طلب الملحقات كعناصر منفصلة.)
بطاقة أخذ العينات الديناميكية ذات 8 قنوات
168905-AA
أ: الموافقات
00
لا موافقات
كي آر
كوريا (منطقة آمنة)
الأسئلة الشائعة:
1.ما هو
تواصل
من 168905-02؟
منفذا إيثرنت RJ45 مزدوجان بسرعة 1000/100 ميجابايت، بروتوكول TCP/IPDHCP أو عنونة IP ثابتة، متوافق مع LAN/WAN
2.ما هو
الساعة الداخلية
من 168905-02؟
دقة ساعة الوقت الحقيقي المدعومة بالبطارية (RTC) هي ± 2 ثانية / شهر
رابط ورقة البيانات:
بطاقة أخذ العينات الديناميكية بنتلي نيفادا 168905-02 ذات 8 قنوات
ملف بي دي إف
ورقة البيانات
