التصنيع
|
بنتلي، نيفادا |
|
نموذج
|
21000-28-05-00-105-04-02 |
| رقم القطعة |
21000-28-05-00-105-04-02
|
|
الكتالوج
|
نظام TSI |
|
وصف
|

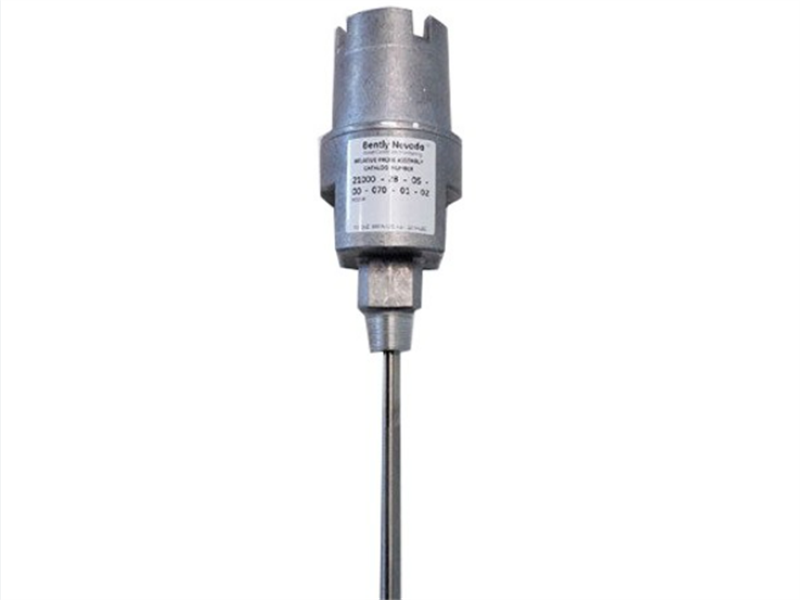

21000 مجموعة غلاف مقاومة للانفجار
|
| أصل | الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8537101190
|
| الأبعاد |
60*8.5*8.5 (سم)
|
| وزن | 1.1 كجم |
وصف:

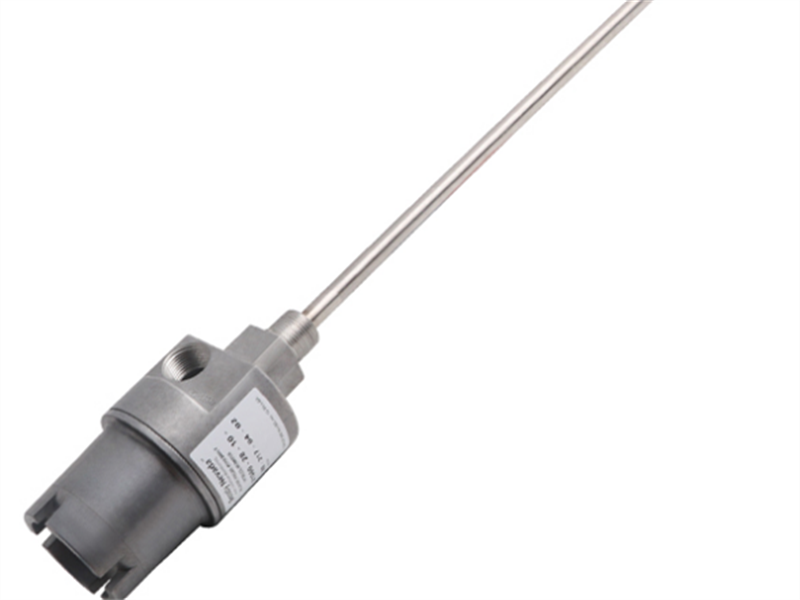

صُممت مجموعات أغلفة مجسات Bently Nevada 21000/24701 للتركيب بالقرب من الجزء الخارجي للمجس. تتضمن هذه الأغلفة غطاءً على شكل قبة يُثبّت في جسم الغلاف، ومنفذًا ملولبًا لتوصيل القسطرة، وغطاءً للمجس بطول اختياري، وحلقة مانعة للتسرب، ومجس وصول مُركّب عكسيًا، وختمًا ملولبًا، وموصلات قسطرة ومحولات دعم اختيارية. توفر أغلفة مجسات الوصول سهولة الوصول الخارجي إلى المجس وكابلات التمديد الخاصة به، مما يسمح بضبط الفجوة أو استبدال المجس دون الحاجة إلى تفكيك الجهاز. وهي مصنوعة من مواد متينة وعالية الجودة، ومتوفرة بتكوينات متنوعة لتلبية متطلبات التركيب المختلفة.
رموز الطراز واللاحقة:
نموذج:
21000
-
مجموعات هياكل مقاومة للانفجار
رموز اللواحق:
خيار المسبار، مع الموصل: -28 - مسبار 3300 XL بقطر 8 مم، حاصل على موافقات متعددة
خيارات طول كابل المجس: -05 - 0.5 متر (20 بوصة)
محول فاصل: -00 - لا يوجد محول فاصل
اختراق المسبار: -105 - 10.5 بوصة
خيار التركيب: -04 - سدادة واحدة فقط من نوع 3/4-14 NPT
خيار خيط التثبيت: -02 - 3/4-14 NPT (يجب طلبه إذا لم يكن خيار طول محول المسافة -00)
التعليمات:
1. هل يتوفر مخزون أم ما هي مدة التسليم؟
مدة التسليم: 12 أسبوعًا
2.
ما هي عناصر اختبار القبول بعد التثبيت؟
لا توجد فجوات عند أسطح الوصلات المقاومة للانفجار، مانع تسرب سليم، مقاومة التأريض < 4 أوم
يتغير جهد خرج المجس خطيًا مع إزاحة العمود، دون أي قفزات أو ضوضاء.
لا يوجد تسرب للزيت أو الغاز أو بخار الماء عند نقاط التماس والسدادات.
يتوافق مع معايير API 670، ومعايير CSA المقاومة للانفجار، ومعايير GB 3836
رابط ورقة البيانات:
21000-28-05-00-105-04-02 بنتلي نيفادا 21000 مجموعات غلاف مقاومة للانفجار
ملف PDF
ورقة البيانات
