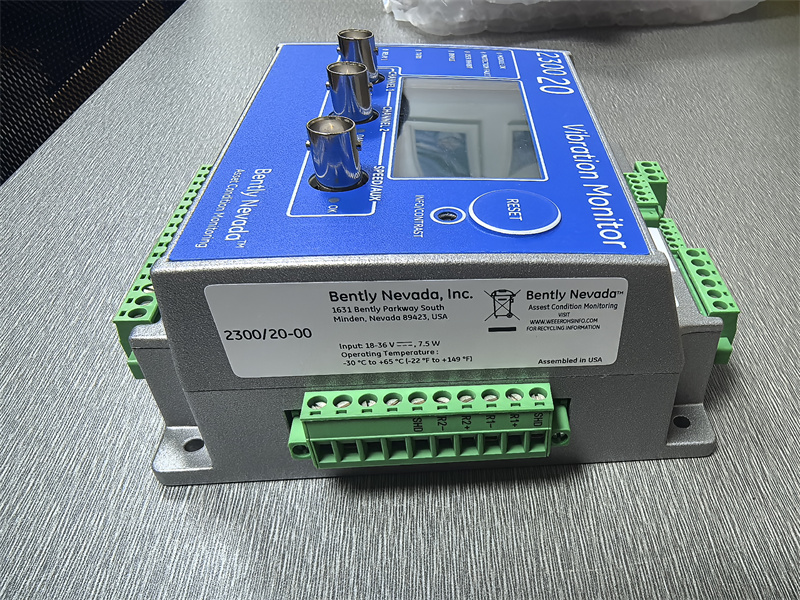

جهاز مراقبة الاهتزازات Bently Nevada 2300 Series 2300/20-00

وصف:

توفر أجهزة مراقبة الاهتزازات 2300 إمكانيات مراقبة وحماية مستمرة للاهتزازات بتكلفة معقولة للآلات الأقل خطورة والأكثر تضررًا. صُممت هذه الأجهزة خصيصًا لمراقبة وحماية الآلات الأساسية متوسطة إلى منخفضة الخطورة باستمرار في مجموعة واسعة من الصناعات، بما في ذلك: النفط والغاز، وتوليد الطاقة، ومعالجة المياه، واللب والورق، والتصنيع، والتعدين، والأسمنت، وغيرها.

توفر أجهزة مراقبة الاهتزازات 2300 مراقبة الاهتزازات وتنبيهات عالية المستوى. وهي تتضمن قناتين لمدخلات قياس الزلازل أو القرب من أنواع مختلفة من مقاييس التسارع، مثل Velomitor و Proximitor، بالإضافة إلى قناة إدخال سرعة للقياسات المتزامنة مع الزمن، ومخرجات لجهات اتصال التتابع. تتميز شاشة 2300/20 بمخرج قابل للتكوين يتراوح بين 4 و20 مللي أمبير، مما يربط المزيد من النقاط بنظام التحكم الموزع (DCS). تتميز شاشة 2300/25 باتصال System 1 Classic بواجهة Trendmaster SPA، مما يُمكّن المستخدمين من الاستفادة من البنية التحتية الحالية لـ DSM SPA.

تم تصميم أجهزة مراقبة الاهتزاز 2300 لاستخدامها على مجموعة واسعة من القطارات الآلية أو العلب الفردية حيث يتناسب عدد نقاط الاستشعار مع عدد قنوات الشاشة وحيث تكون هناك حاجة إلى معالجة إشارة متقدمة.

الميزات الرئيسية للشاشة

2300/20

• مخرجين بقوة 4-20 مللي أمبير مع مصدر طاقة لحلقة التيار الداخلي.
• المراقبة والحماية المستمرة
• مدخلين للتسارع/السرعة/القرب مع أخذ عينات متزامنة للتشخيص المتقدم.
• قناة سرعة مخصصة تدعم مجسات القرب، وأجهزة الاستشعار المغناطيسية، ومستشعرات نوع مفتاح القرب. l تدعم متغير العملية على جميع قنوات الإدخال الثلاثة.
• يتم توفير القياسات الرئيسية (تسارع pk، تسارع rms، سرعة pk، السرعة rms، الإزاحة pp، الإزاحة rms، السرعة) في الوقت الفعلي مع تكوين التنبيه.
• تحتوي كل قناة على مجموعة قياس واحدة، ويمكنها إضافة قياسين إضافيين لتمرير النطاق والعديد من قياسات nX (يعتمد ذلك على توفر الجهاز).

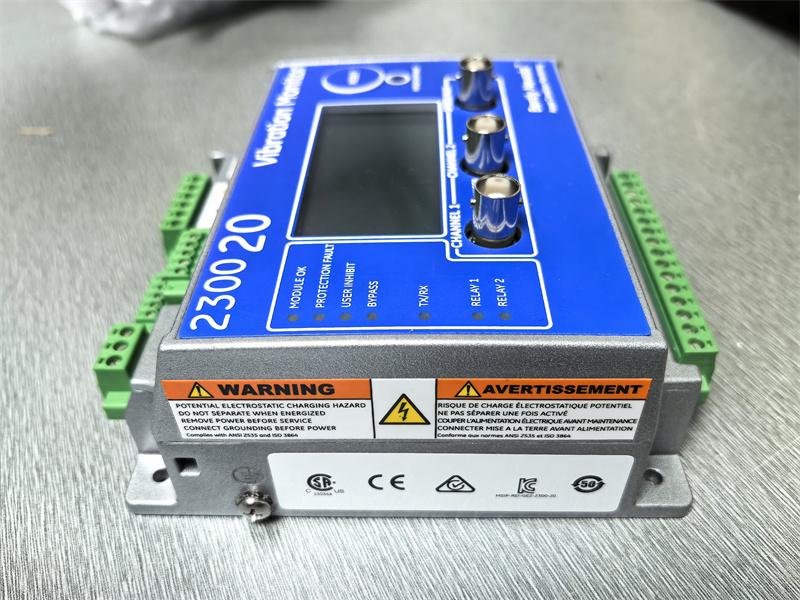

• شاشة LCD و LED لعرض القيمة في الوقت الفعلي والحالة.
• اتصال Ethernet 10/100 Base-T للتكوين باستخدام برنامج Bently Nevada Monitor Configuration (المضمن) مع تشفير RSA.
• جهات اتصال محلية للمشاركة الإيجابية في تجاوز الشاشة، وقفل التكوين، وإعادة ضبط المنبه/المرحل.
• مخرجان للتتابع مع نقاط ضبط قابلة للبرمجة.
• ثلاثة مخارج محولات طاقة عازلة (بما في ذلك إشارة Keyphasor) توفر حماية من قصر الدائرة والتداخل الكهرومغناطيسي. يتم توصيل كل إشارة بمخرجات عازلة عبر موصلات BNC.
• Modbus عبر Ethernet.
• التقاط بيانات الإنذار

معلومات الطلب

للحصول على القائمة التفصيلية للبلد و الموافقات الخاصة بالمنتج، راجع دليل مرجعي سريع للموافقات (108م1756).

لمزيد من المعلومات التقنية الوثائق، يرجى تسجيل الدخول إلى bntechsupport.com والوصول إلى مكتبة الوسائط بنتلي نيفادا.

جهاز مراقبة الاهتزاز من سلسلة 2300
2300/20-AA: شاشة بـ 4-20 مللي أمبير المخرجات

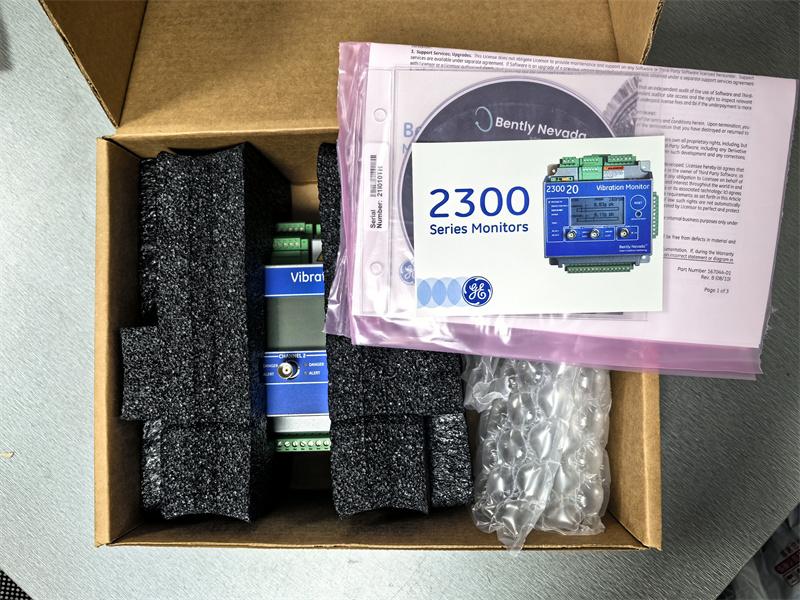

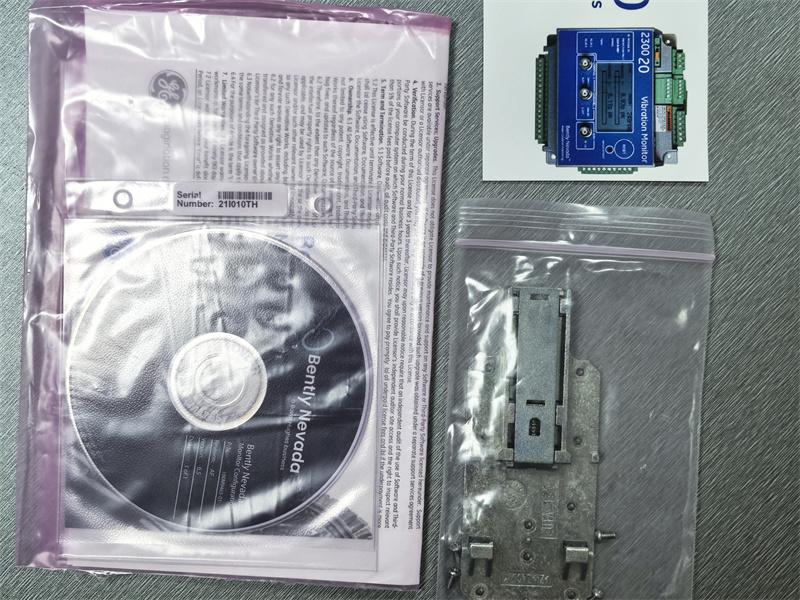

(بما في ذلك مجموعة تثبيت سكة DIN، والدليل ومراقبة برامج التكوين)

أ: خيار الموافقات

00 لا شيء

02 شهادات متعددة للأجواء المتفجرة (ATEX/IECEx/CSA)

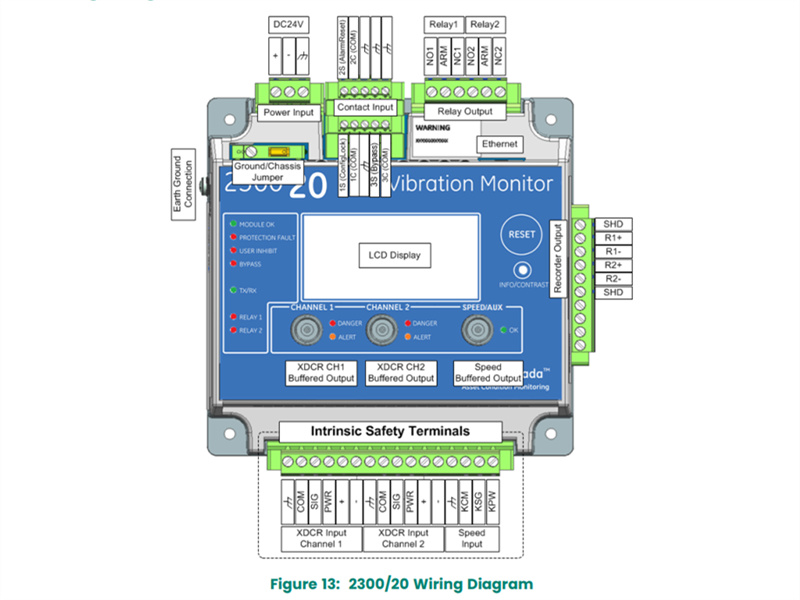

مخطط الأسلاك

الأسئلة الشائعة:

1.ما هو توفر الشاشة 3 إمكانيات اتصال مع محطات الإدخال ل AS3100S2-Z2 ؟

قفل التكوين وظيفة إعادة ضبط المنبه/المرحل تجاوز الشاشة

2.ما هو يوفر زر واحد مدفون 3 وظائف ل AS3100S2-Z2 ؟

• عرض معلومات الشاشة
• ضبط تباين شاشة LCD
• إعادة تعيين الإعدادات إلى الوضع الافتراضي

رابط ورقة البيانات:

جهاز مراقبة الاهتزازات Bently Nevada 2300 Series 2300/20-00 ملف بي دي إف ورقة البيانات
