330185-02 مجموعات التحقق من شاشة ومحول الطاقة Bently Nevada 3300XL

وصف:

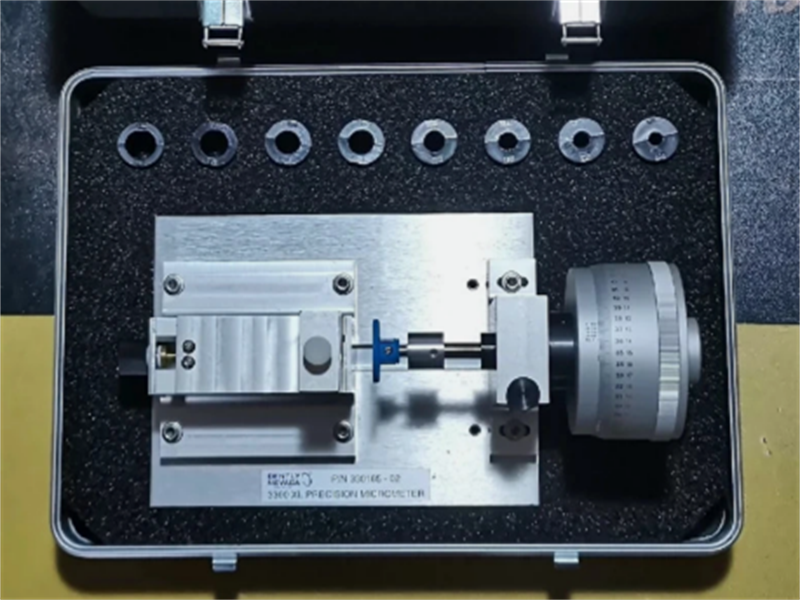

يُعد الميكرومتر الدقيق 3300 XL مثاليًا لإجراء اختبارات القبول لأنظمة الاستشعار.

تتميز هذه الأنظمة بنطاق خطي محدد، ومعامل قياس متوسط (ASF)، ومعامل قياس تزايدي (ISF). كما تتميز أنظمة الاستشعار بحدود قصوى للانحراف الخطي (DSL) وتفاوتات في معامل القياس التزايدي، سواء عند درجة حرارة الغرفة أو ضمن نطاق واسع من درجات الحرارة.

يساعد الميكرومتر الدقيق 3300 XL في التحقق من أن أنظمة الاستشعار تعمل بشكل صحيح وتفي بالمواصفات المنشورة.

يقوم محول تثبيت المسبار بتأمين المسبار بينما يتم تحريك زر الهدف عالي الدقة 4140 باتجاه أو بعيدًا عن طرف المسبار بزيادات محددة.

معلومات الطلب:

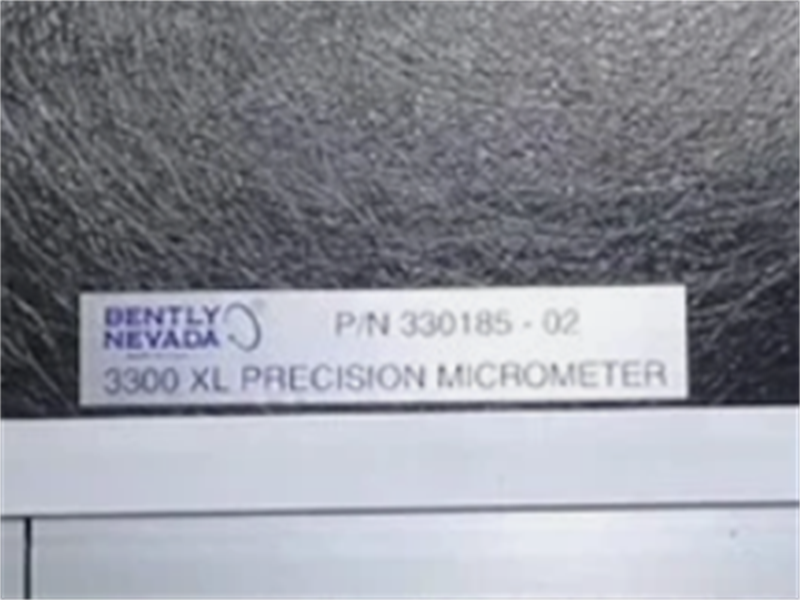

ميكرومتر دقيق 3300 XL
330185-AXX
أ: وحدات المقياس:
ميكرومتر واحد بالوحدات الإنجليزية (0-1 بوصة)
02 ميكرومتر بالوحدات المترية (0-25 مم)
مُكَمِّلات:

138751-01
ورقة تعليمات الميكرومتر الدقيق 3300 XL

140273-01
ورقة تعليمات ميكرومتر العمود 3300 XL

27505-01
زر الهدف: زر هدف بديل من طراز 4140 يأتي قياسياً مع ميكرومتر العمود 3300 XL. قد يكون هناك اختلاف يصل إلى 5% في متوسط عامل المقياس (ASF) بين كل زر هدف وآخر.

136534-01
زر الهدف عالي الدقة: زر هدف بديل من طراز 4140 يأتي قياسياً مع الميكرومتر الدقيق 3300 XL. قد يصل الاختلاف في متوسط عامل القياس (ASF) بين كل زر هدف إلى 0.6%.

02200218
حزام ميكرومتر العمود: حزام بديل لميكرومتر العمود 3300 XL.

49478-01
محول تركيب المسبار، خيوط M5.

49478-02
محول تركيب المسبار، خيوط 1/4 بوصة.

49478-03
محول تركيب المسبار، خيوط M8.

49478-04
محول تركيب المسبار، خيوط M10.

49478-05
محول تركيب المسبار، خيوط 3/8 بوصة.

49478-06
محول تركيب المسبار، خيوط M11.

49478-07
محول تركيب المسبار، خيوط 1/2 بوصة.

49478-08
محول تركيب المسبار، خيوط M14.

49478-09
محول تركيب المسبار، خيوط 5/8 بوصة.

49478-10
محول تركيب المسبار، خيوط M16.

رابط ورقة البيانات:

330185-02 مجموعات التحقق من شاشة ومحول الطاقة Bently Nevada 3300XL ملف PDF ورقة البيانات
