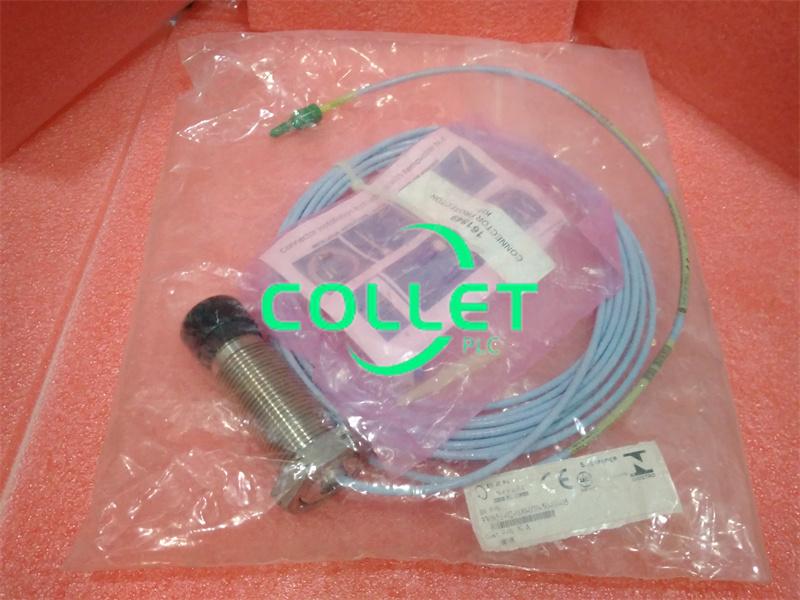

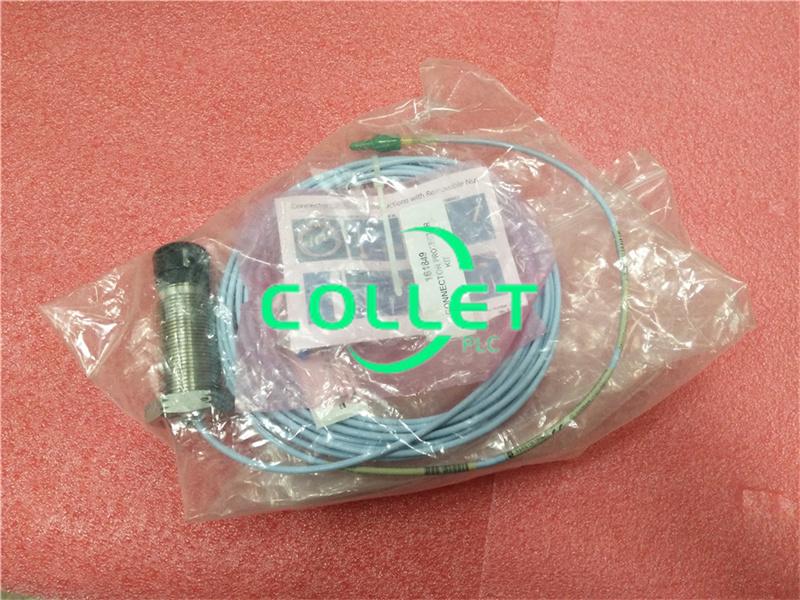

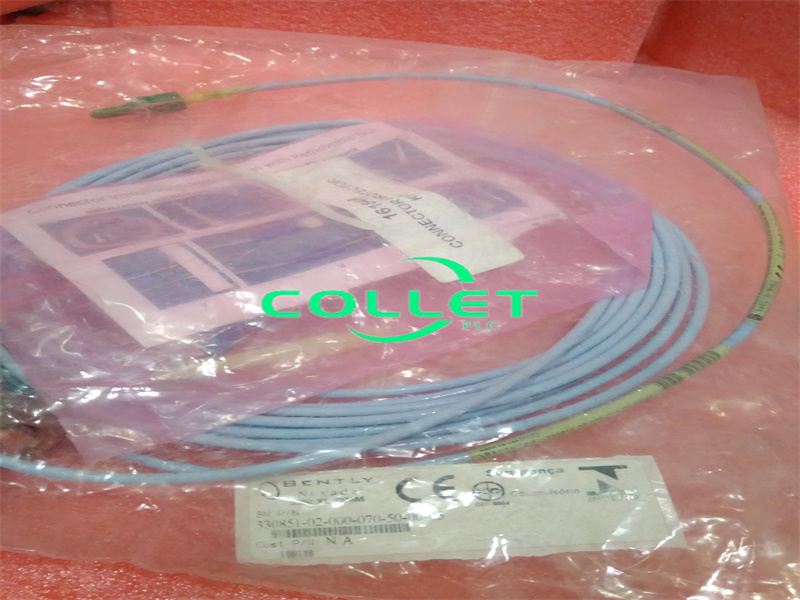

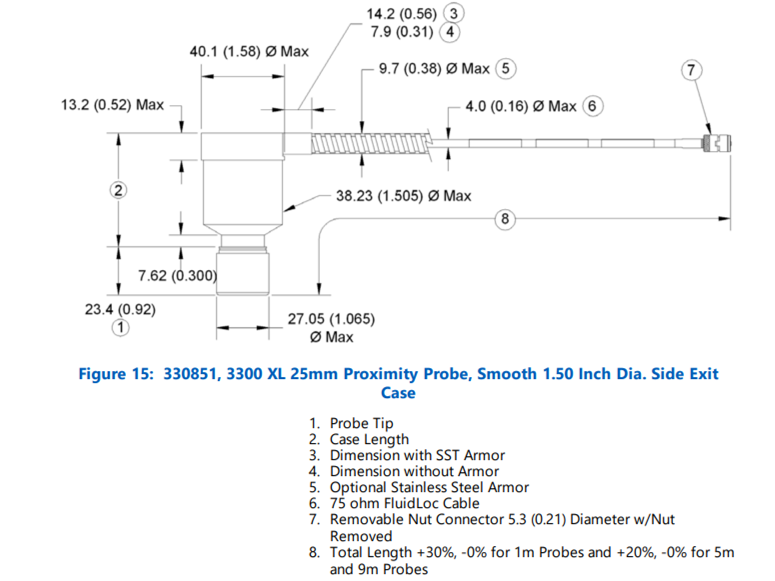

330851-02-000-060-10-01-05 مسبار تقارب بنتلي نيفادا 25 مم

وصف:

نظام محول التقارب 3300 XL 25 مم

مراقبة حالة الآلات في بنتلي نيفادا

يتكون نظام محول الطاقة 3300 XL 25 مم من مسبار منفصل بقطر 25 مم، وكابل تمديد، ومستشعر تقارب 3300 XL 25 مم. يوفر خرج النظام البالغ 0.787 فولت/مم (20 ملي فولت/ميل) نطاقًا خطيًا يصل إلى 12.7 مم (500 ميل). وبناءً على هذا النطاق الخطي، يُعد نظام محول الطاقة 3300 XL 25 مم مناسبًا لقياس التمدد التفاضلي في مولدات التوربينات البخارية متوسطة إلى كبيرة الحجم، والناتج عن اختلاف معدلات النمو بين دوار التوربين وجزءه الثابت (الغلاف).

قياس التمدد التفاضلي (DE)

يتم قياس التمدد التفاضلي بواسطة محولين تقاربيين يراقبان طوقًا أو منحدرًا على مسافة معينة من محمل الدفع. وتشمل ترتيبات تركيب المحولات النموذجية ما يلي:

جهازان لقياس الطاقة يراقبان نفس الجانب من طوق.
l محولان إدخال متكاملان يراقبان الجانبين المتقابلين من طوق، مما يؤدي فعليًا إلى مضاعفة نطاق DE القابل للقياس.

يستخدم هذا النظام محولين للطاقة، أحدهما على الأقل يرصد منحدرًا على الدوار، بينما يرصد الآخر إما منحدرًا منفصلاً أو موقعًا مختلفًا على الدوار لتعويض الحركة الشعاعية. يُضيف هذا الترتيب بعض الخطأ إلى القياس، ولكنه يُتيح قياس مسافة إجمالية أكبر من مسافة DE مقارنةً بالقياس المُكمِّل.

تعتمد معايير اختيار طريقة التركيب على حجم الهدف المتاح، ومقدار الحركة المحورية المتوقعة للدوار، ونوع هدف DE الموجود في الجهاز (طوق أو منحدر). إذا كان ارتفاع الطوق كافيًا، يُفضل استخدام محولين لقياس نفس جانب الطوق، حيث يوفر هذان المحولان قياسات احتياطية.

سمات:

• يقيس الاهتزازات المطلقة في غلاف المحمل أو هيكله أو بنيته.
• سلكان
• حساسية النظام 20 ملي فولت/مم/ثانية (500 ملي فولت/بوصة/ثانية)

معلومات الطلب

تحديد:

النوع: مستشعر سرعة بيزو فيلوميتور

رقم المنتج: 330851-02-000-060-10-01-05
نوع المنتج: 330851 مسبار تقارب بنتلي نيفادا 25 مم
زاوية تركيب المحول / خيار الحد الأدنى لتردد التشغيل: 06 = 0 ±100، 10 هرتز (600 دورة في الدقيقة)

نوع علبة المسبار، الخيار 02، خيط M30x2
خيار الطول غير الملولب 000 الحد الأدنى للطول غير الملولب
خيار الطول الإجمالي للعلبة 060 = 60 مم
الخيار العاشر للطول الإجمالي: 1.0 متر (3.3 قدم)
خيار الدرع 01 مع درع SST
خيار موافقة الوكالة 00 لا توجد موافقات

رابط ورقة البيانات:

330851-02-000-060-10-01-05 مسبار تقارب بنتلي نيفادا 25 مم ملف PDF ورقة البيانات
