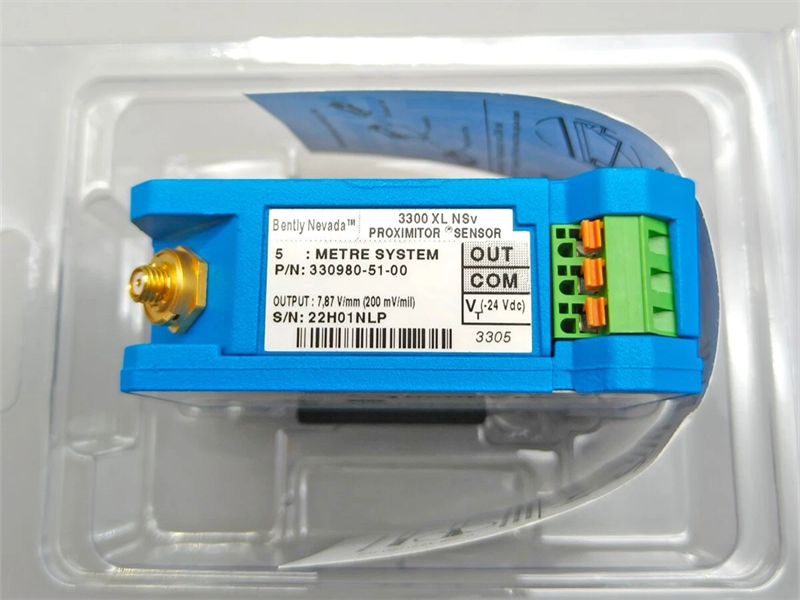

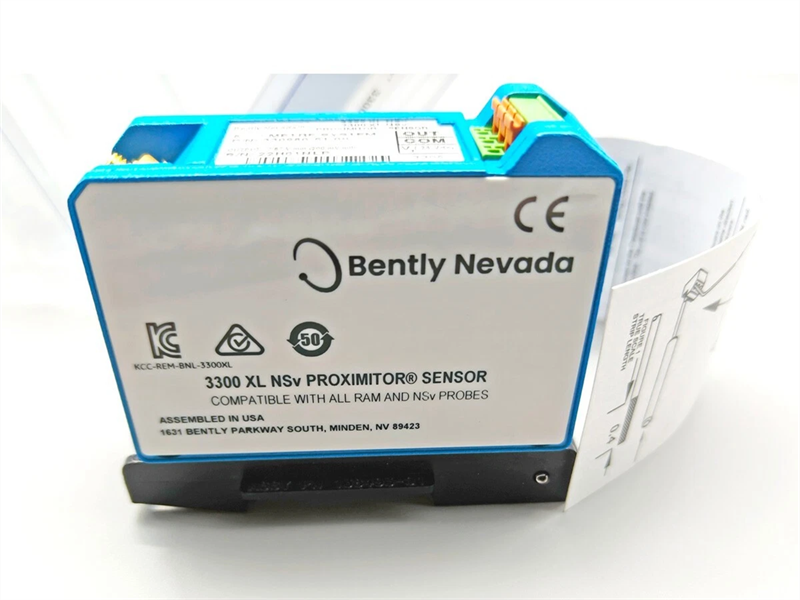

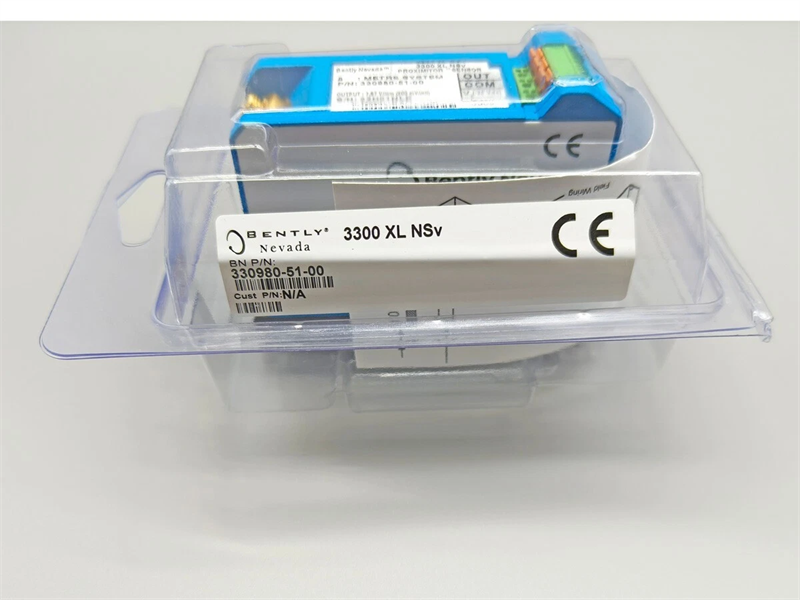

330980-51-00 مستشعر تقارب بنتلي نيفادا 3300 XL NSv

الوصف:

نظام محول التقارب 3300 XL NSv مُصمم للاستخدام مع ضواغط الهواء الطاردة المركزية، وضواغط التبريد، وضواغط غازات العمليات، وغيرها من الآلات ذات متطلبات التركيب الدقيقة. يتكون نظام محول التقارب 3300 XL NSv من:

• مسبار 3300 NSv
• كابل تمديد 3300 NSv
• مستشعر التقارب 3300 XL NSv

يُستخدم نظام محول الطاقة 3300 XL NSv بشكل أساسي في المناطق التي تحدّ فيها قيود التجويف المضاد أو الرؤية الجانبية أو الخلفية من استخدام أنظمة محولات الطاقة القياسية Bently Nevada 3300 و3300 XL بقياس 5 و8 مم. كما أنه مثالي لتطبيقات الأهداف الصغيرة، مثل قياس الاهتزاز القطري على الأعمدة التي يقل قطرها عن 51 مم (2 بوصة) أو تحديد الموضع المحوري على الأهداف المسطحة التي يقل قطرها عن 15 مم (0.6 بوصة). ويُستخدم بشكل أساسي في التطبيقات التالية على آلات المحامل ذات الأغشية السائلة حيث يكون العمود صغيرًا أو تكون الرؤية الجانبية محدودة:

1. قياسات الاهتزاز الشعاعي والموضع الشعاعي
2. قياسات الموضع المحوري (الدفعي)
3. قياسات عداد دورات المحرك وسرعة الصفر
4. مرجع الطور (إشارات الطور الرئيسية)

يُتيح تصميم نظام محول الطاقة 3300 XL NSv إمكانية استبدال كلٍ من أنظمة محولات الطاقة 3300 RAM وأنظمة محولات الطاقة 190 من سلسلتي 3000 أو 7000. يمكن استخدام المجس وكابل التمديد ونظام المراقبة الحاليين مع مستشعر التقارب 3300 XL NSv عند الترقية من نظام 3300 RAM إلى نظام 3300 XL NSv. أما عند الترقية من أنظمة محولات الطاقة من سلسلتي 3000 أو 7000، فيجب استبدال المجس وكابل التمديد ومستشعر التقارب بمكونات NSv.

يتميز نظام محول الطاقة 3300 XL NSv بمعامل قياس متوسط يبلغ 7.87 فولت/مم (200 ملي فولت/ميل)، وهو الخرج الأكثر شيوعًا لمحولات الطاقة التي تعمل بالتيارات الدوامية. وتمنحه خصائصه المحسّنة للرؤية الجانبية والأهداف الصغيرة نطاقًا خطيًا أقصر من نظام محولات الطاقة Bently Nevada 3300 XL-series 5 و8 مم.

يتجاوز النطاق الخطي البالغ 1.5 مم (60 ميل) النطاق الخطي لنظام محول الطاقة 190 من سلسلة 3000.

الميزات:

• مثالي لأنظمة الضغط، وقياسات السرعة، وآلات محامل الأغشية السائلة
• تطبيقات ذات نطاق درجة حرارة موسع
• إمكانية تبديل الوحدات والكابلات بشكل كامل
• متوافق مع الإصدارات السابقة من مكونات نظام محولات الطاقة الأخرى غير سلسلة 3300 XL

مستشعر تقارب 3300 XL 8 مم، وكابل تمديد، ومسبار 8 مم بين +18 و+27 درجة مئوية، مع مصدر طاقة -24 فولت تيار مستمر، وحمل 10 كيلو أوم، وهدف فولاذي AISI 4140، ومسبار بمسافة 1.27 مم.

المعايير:
رقم المنتج: 330980-51-00
نطاق القياس: من 2 مم إلى 80 مم
استجابة التردد: من التيار المستمر إلى 10 كيلو هرتز (-3 ديسيبل)
إشارة الخرج: من -24 فولت تيار مستمر إلى -28 فولت تيار مستمر
نطاق درجة الحرارة: من -35 درجة مئوية إلى +177 درجة مئوية (من -31 درجة فهرنهايت إلى +351 درجة فهرنهايت)
جهد التشغيل: 24 فولت تيار مستمر، منظم
الدقة: ±1% من نطاق القياس الكامل
التصنيف البيئي: IP67

رابط ورقة البيانات:

330980-51-00 مستشعر تقارب Bently Nevada 3300 XL NSv ملف PDF ورقة البيانات
