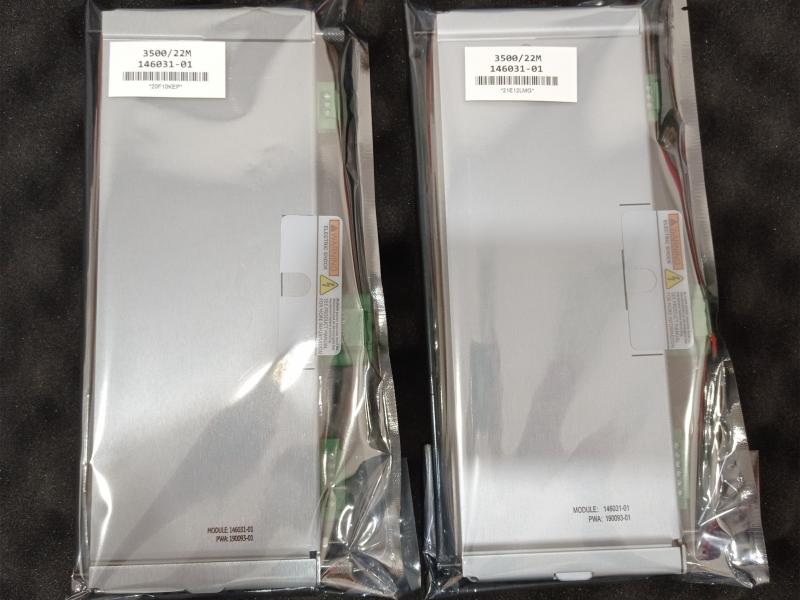

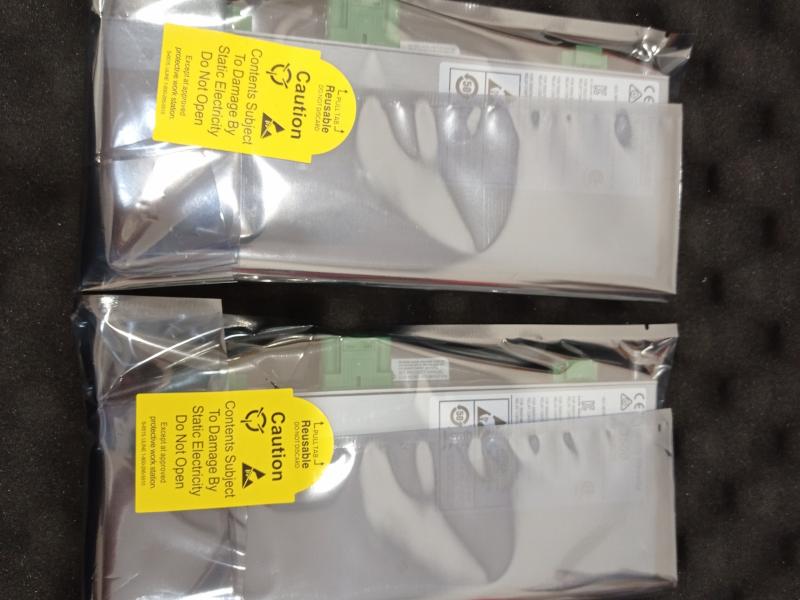

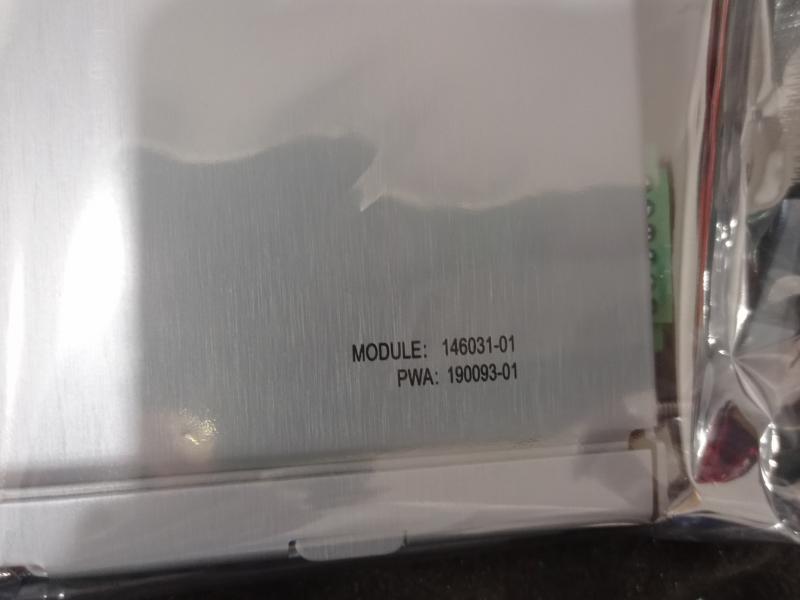

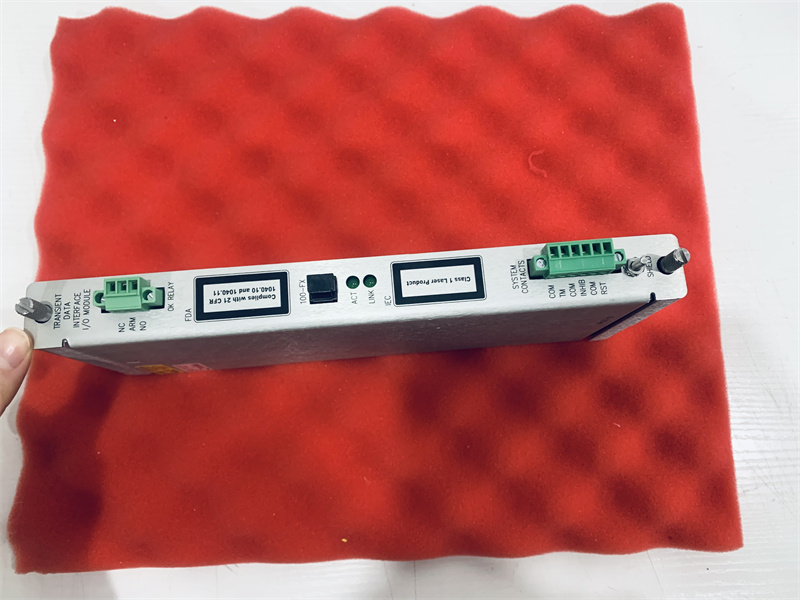

3500/22-01-01-01 Bently Nevada 146031-01 وحدة إدخال/إخراج PWA:190093-01

الوصف:

3500/22-01-01-01 Bently Nevada 146031-01 وحدة إدخال/إخراج PWA:190093-01

توجد وحدة TDI في الفتحة المجاورة لوحدات إمداد الطاقة في رف 3500. وهي تتكامل مع أجهزة المراقبة من سلسلة M (3500/40M، 3500/42M، وغيرها) لجمع بيانات الحالة المستقرة والبيانات الديناميكية العابرة (موجات الإشارة) بشكل مستمر، وتمرير هذه البيانات عبر وصلة إيثرنت إلى برنامج المضيف. يُرجى الرجوع إلى قسم التوافق في نهاية هذا المستند لمزيد من المعلومات.

تُعد قدرة التقاط البيانات الثابتة ميزة قياسية في وحدة TDI. ومع ذلك، فإن استخدام قرص تمكين القنوات الاختياري يسمح لوحدة TDI بالتقاط البيانات الديناميكية وعالية الدقة أثناء الحالات العابرة أيضًا. تدمج وحدة TDI وظيفة معالج الاتصالات داخل رف 3500.

على الرغم من أن وحدة TDI توفر بعض الوظائف المشتركة على مستوى الرف بالكامل، إلا أنها ليست جزءًا من مسار المراقبة الحرج ولا تؤثر على التشغيل الصحيح والاعتيادي لنظام المراقبة الكامل المستخدم في حماية الآلات بشكل تلقائي. يتطلب كل رف 3500 وحدة TDI أو RIM واحدة، والتي تشغل دائمًا الفتحة 1 (بجوار وحدات إمداد الطاقة).

قرص تمكين بيانات 3500 22M الديناميكية
يتيح هذا القرص عدد قنوات البيانات الديناميكية (أي القدرة على جمع موجات الإشارة) التي تدعمها وحدة TDI. توجد مستويان من البيانات الديناميكية. نقاط الحالة المستقرة هي قنوات تجمع بيانات الموجات إما بسبب أمر برمجي أو حدث إنذار، وبالتالي تدعم القيم الحالية والتقاط الموجات المجدولة والتقاط بيانات الإنذار. توفر نقاط الحالات العابرة جميع وظائف نقطة الحالة المستقرة مع القدرة الإضافية على جمع الموجات بسبب تغيرات المعلمات مثل سرعة الآلة.

معلومات الطلب

وصف المنتج
3500/22M-AA-BB-CC

A: نوع واجهة بيانات العابر
01
قياسي (يُستخدم لتطبيقات المراقبة القياسية)
B: نوع وحدة الإدخال/الإخراج
01
10Base-T/100Base-TX إيثرنت
02
100Base-FX (إيثرنت الألياف الضوئية)
03
10Base-T/100Base-TX إيثرنت مع ملامسات ريليه OK مطلية بالذهب
04
100Base-FX (إيثرنت الألياف الضوئية) مع ملامسات ريليه OK مطلية بالذهب
C: اعتماد الجهة التنظيمية
00
لا يوجد
01
CSA/NRTL/C (الفئة 1، القسم 2)
02
متعدد (CSA، ATEX، IECEx)

قطع الغيار

الأسئلة الشائعة:

1. ما وظيفة 3500/22M-01-02-00 146031-01?

يشير إلى ما إذا كانت وحدة الرف 3500 تعمل بشكل طبيعي أو عند اكتشاف عطل داخل الرف. يمكن للمستخدم اختيار تلامس "مفتوح" أو "مغلق" للإشارة إلى حالة غير سليمة. يعمل هذا المرحل دائمًا بوضع "مُفعّل بشكل طبيعي".

2."ما هي "التصنيفات لـ 3500/22M-01-02-00 146031-01?

المرحّل القياسي للحالة السليمة مُصنّف حتى 5 أمبير عند 24 فولت تيار مستمر / 120 فولت تيار متردد، 120 واط / 600 فولت أمبير من القدرة الكهربائية المبدلة (الحد الأقصى)
المرحّل للحالة السليمة ذو التلامسات المطلية بالذهب مُصنّف حتى 1 ملي أمبير عند 1 فولت تيار مستمر (الحد الأدنى)

2. متى تبدأ فترة الضمان؟
سنة واحدة من وقت استلام العميل للبضائع.

رابط ورقة البيانات:

3500/22-01-01-01 Bently Nevada 146031-01 وحدة إدخال/إخراج PWA:190093-01PDFورقة البيانات
