التصنيع
|
بنتلي، نيفادا |
|
نموذج
|
3500/25 |
| رقم القطعة |
125792-01
|
|
الكتالوج
|
3500 |
|
وصف
|
وحدة مفتاح الطور المحسّنة
|
| أصل | الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091
|
| الأبعاد |
25*2*13 (سم)
|
| وزن | 0.34 كجم |
وصف:

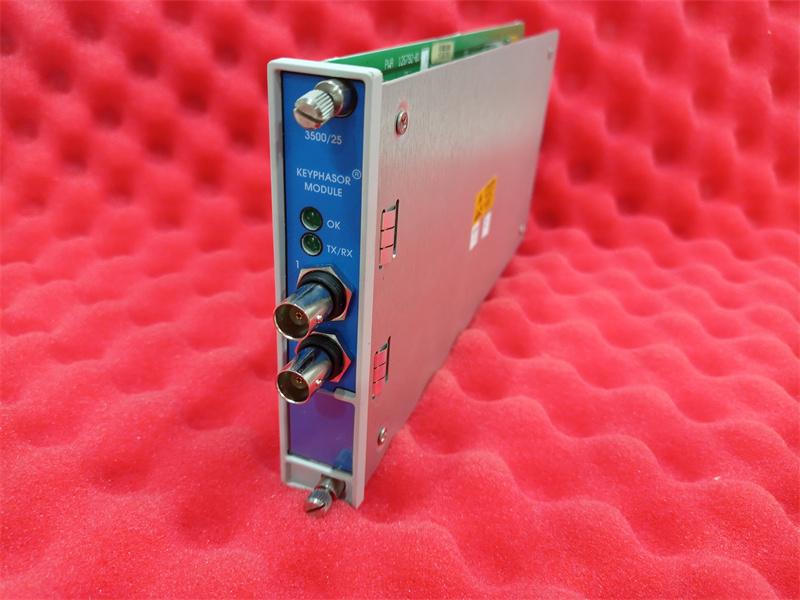

وحدة Keyphasor المحسّنة 3500/25 هي وحدة ثنائية القنوات بنصف الارتفاع، تُستخدم لتزويد وحدات المراقبة في رف 3500 بإشارات Keyphasor. تستقبل الوحدة إشارات الإدخال من مجسات التقارب أو اللاقطات المغناطيسية، وتحولها إلى إشارات Keyphasor رقمية تُشير إلى تطابق علامة Keyphasor على العمود مع محول Keyphasor. يمكن لنظام حماية الآلات 3500 استقبال ما يصل إلى أربع إشارات Keyphasor في الوضع العادي، وما يصل إلى ثماني إشارات Keyphasor في وضع الاقتران.
إشارة Keyphasor هي نبضة واحدة لكل دورة أو نبضات متعددة لكل دورة من عمود أو ترس دوار، تُستخدم لتوفير قياس دقيق للتوقيت. وهذا يسمح لوحدات مراقبة 3500 ومعدات التشخيص الخارجية بقياس سرعة دوران العمود ومعلمات المتجهات مثل سعة وطور الاهتزاز 1X.

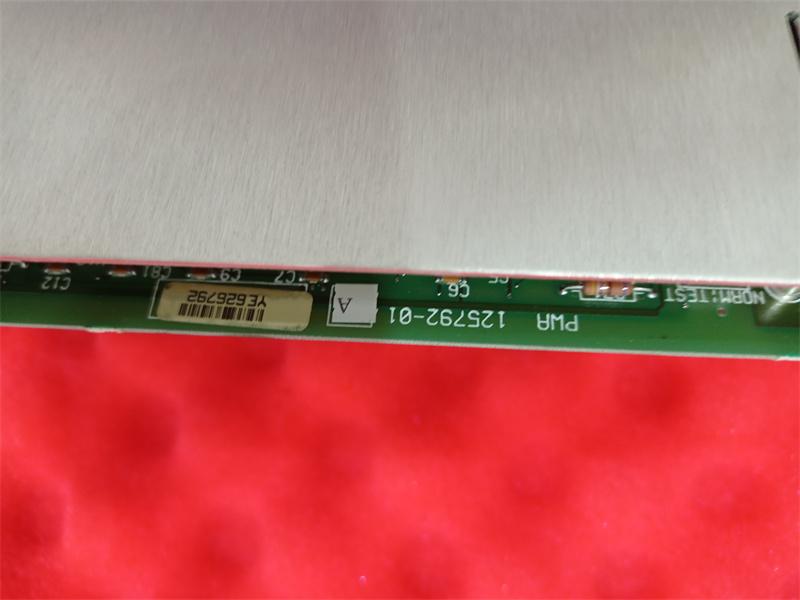

وحدة Keyphasor المحسّنة هي وحدة نظام 3500 مُطوّرة. توفر هذه الوحدة إمكانيات معالجة إشارات Keyphasor مُوسّعة مقارنةً بالتصميم السابق، مع الحفاظ على توافق كامل مع وحدات Keyphasor الحالية من حيث الشكل والملاءمة والوظيفة، وذلك لاستخدامها في الأنظمة القديمة. تم استبدال وحدة Keyphasor، PWA 125792-01، بالكامل بالوحدة المُحدّثة 149369-01.
عند الحاجة إلى مدخل Keyphasor لنظام تطبيقات التكرار الثلاثي المعياري (TMR)، يجب أن يستخدم نظام 3500 وحدتي Keyphasor. في هذا التكوين، تعمل الوحدتان بالتوازي لتوفير إشارة Keyphasor أساسية وثانوية للوحدات الأخرى في الحامل.
يمكن لنظام يحتوي على أكثر من أربعة مداخل Keyphasor استخدام تكوين مزدوج بشرط ألا يزيد عدد إشارات الإدخال الرئيسية لـ Keyphasor عن أربعة. يتطلب التكوين المزدوج موضعين متتاليين للمراقبة، إما في الموضع العلوي/السفلي أو كليهما من مواضع نصف الفتحة. تقبل أربع وحدات Keyphasor أربع قنوات إدخال رئيسية وأربع قنوات إدخال احتياطية، وتوفر أربع قنوات إخراج (قناة واحدة لكل وحدة). كما يُمكن تكوين النظام بوحدتين مزدوجتين ووحدة واحدة غير مزدوجة (ثلاث وحدات Keyphasor إجمالاً). في هذا التكوين، يُمكن للمستخدم ضبط وحدة Keyphasor غير المزدوجة (باختيار خيارين: إما وحدتين ثنائيتي القنوات أو وحدة أحادية القناة ووحدة ثنائية القنوات).
صُممت وحدة الإدخال/الإخراج المعزولة لتقنية Keyphasor للتطبيقات التي تتطلب توصيل إشارات Keyphasor بالتوازي مع أجهزة متعددة، وعزلها عن الأنظمة الأخرى، مثل أنظمة التحكم. صُممت هذه الوحدة خصيصًا لتطبيقات الالتقاط المغناطيسي، ولكنها متوافقة مع تطبيقات Proximitor* وتوفر لها العزل اللازم طالما توفر مصدر طاقة خارجي.
كان الغرض الأساسي من وحدة الإدخال/الإخراج هذه هو قياس سرعة العمود وليس الطور. يمكن للوحدة توفير قياسات الطور، ولكن هذا النوع من الإدخال/الإخراج يُحدث إزاحة طور أعلى قليلاً من نسخة الإدخال/الإخراج غير المعزولة. يوضح الشكل 1 مقدار إزاحة الطور التي ستضيفها وحدات الإدخال/الإخراج المعزولة عند سرعات مختلفة للآلة.
تشمل ميزات المنتج المحسّنة توليد إشارات أحداث مرة واحدة لكل دورة من مدخلات متعددة الأحداث لكل دورة، وبرامج ثابتة قابلة للتحديث ميدانيًا، وإعداد تقارير بيانات إدارة الأصول.
الميزات الرئيسية
- توقيت عالي الدقة: يوفر نبضات مرة واحدة لكل دورة أو نبضات متعددة لكل دورة لقياسات دقيقة للسرعة الدورانية والطور.
- معالجة الإشارات المتقدمة: قادر على توليد إشارات أحداث مرة واحدة لكل دورة من مدخلات متعددة الأحداث لكل دورة.
- نطاق تردد واسع: يدعم إشارات الإدخال من 1 إلى 1,200,000 دورة في الدقيقة (من 0.017 هرتز إلى 20 كيلو هرتز).
- التوافق الكامل: الشكل والملاءمة والوظيفة متوافقة مع وحدات Keyphasor 3500 القديمة؛ تحل محل PWA 125792-01 مباشرة.
- خيارات إدخال/إخراج متعددة الاستخدامات: يتضمن مدخلات/مخرجات معزولة لأجهزة الالتقاط المغناطيسية وخيارات الحاجز الداخلي للمناطق الخطرة.
- الموثوقية للأصول الحيوية: يدعم تكوينات التكرار المعياري الثلاثي (TMR) لتعزيز حماية النظام.
- تشخيص سهل: يحتوي على مؤشرات LED أمامية لحالة التشغيل (OK) وحالة الإرسال/الاستقبال (TX/RX) لعرض حالة الوحدة والاتصال بشكل فوري.
- قابل للتحديث الميداني: يدعم تحديثات البرامج الثابتة في الميدان للتكيف مع احتياجات إدارة الأصول المستقبلية.
معلومات الطلب 3500/25
الطراز القياسي: 3500/25-AA-BB-CC
| خيار | وصف | تفاصيل |
| أ: عدد القنوات | 01 |
بطاقة Keyphasor أحادية نصف الارتفاع ثنائية القنوات (طلب لقناتين) |
| 02 |
بطاقتان Keyphasor نصف الارتفاع ثنائيتا القنوات (طلب لأربع قنوات) |
|
| ب: نوع وحدة الإدخال/الإخراج | 01 |
وحدة إدخال/إخراج مزودة بنهايات داخلية |
| 02 |
وحدة إدخال/إخراج مزودة بوصلات خارجية |
|
| 03 |
وحدة إدخال/إخراج داخلية مع نهايات داخلية |
|
| 04 |
وحدة إدخال/إخراج معزولة مع نهايات داخلية (للمستشعرات المغناطيسية) |
|
| 05 |
وحدة إدخال/إخراج معزولة مع نهايات خارجية (للمستشعرات المغناطيسية) |
|
| ج: موافقة الوكالة | ٠٠ |
غير مطلوب |
| 01 |
CSA/NRTL/C (الفئة 1، القسم 2) ) |
|
| 02 |
ATEX/IECEx/CSA (الفئة 1، المنطقة 2) |
س1: كم عدد وحدات تزويد الطاقة التي يمكن أن يستوعبها رف 3500؟
يمكنه استيعاب مصدر طاقة واحد أو اثنين (أي مزيج من التيار المتردد و/أو التيار المستمر)، مع قدرة أي من المصدرين على تشغيل الرف بأكمله.
س2: ما الغرض من وحدة التزويد بالطاقة الثانية في الرف؟
يعمل مصدر الطاقة الثاني، إن وجد، كنسخة احتياطية لمصدر الطاقة الرئيسي. عند تركيب مصدرَي طاقة في رف، يعمل المصدر السفلي كمصدر الطاقة الرئيسي، ويعمل المصدر العلوي كمصدر الطاقة الاحتياطي.
س3: هل ستؤدي إزالة أو إدخال وحدة تزويد الطاقة إلى تعطيل تشغيل الرف؟
طالما تم تركيب مصدر طاقة ثانٍ، فإن إزالة أو إدخال أي من وحدات إمداد الطاقة لن يعطل تشغيل الرف.
س4: ما هو نطاق جهد الإدخال الذي تقبله وحدات تزويد الطاقة؟
يقبل نطاقًا واسعًا من الفولتيات المدخلة ويحولها إلى فولتيات يمكن أن تستخدمها وحدات 3500 الأخرى.
