التصنيع
|
بنتلي، نيفادا |
|
نموذج
|
125720-02 |
| رقم القطعة |
125720-02
|
|
الكتالوج
|
3500/32 مليون |
|
وصف
|
وحدة إخراج مرحل رباعية القنوات
|
| أصل | الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091
|
| الأبعاد |
25*6*13 (سم)
|
| وزن | 1.39 كجم |
وصف:

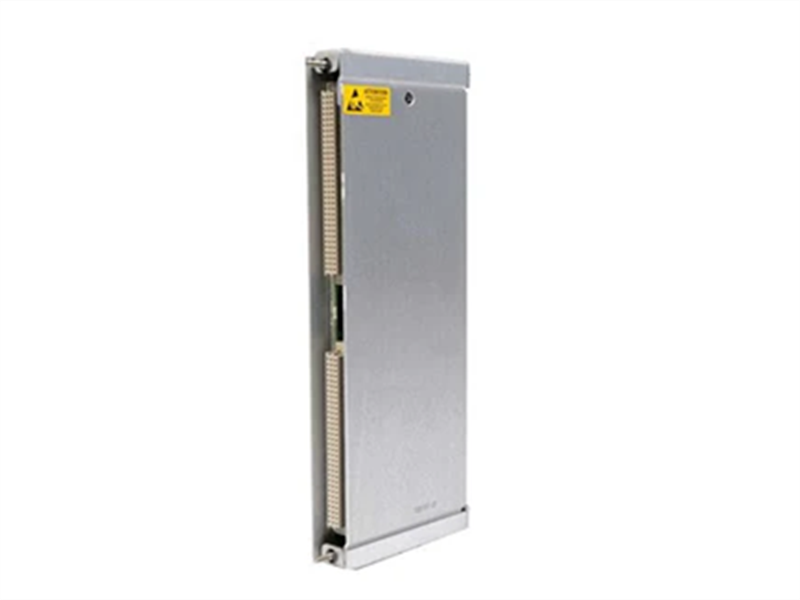

تُعد وحدة Bently Nevada 3500/32-01-01125720-02 ذات 4 قنوات للترحيل I/O مكونًا أساسيًا لنظام حماية الآلات من سلسلة 3500.
وحدة الإخراج المرحلي 125720-02 هي وحدة طورتها شركة Bentl Nevada، وتعمل كحلقة وصل بين نظام التحكم والأجهزة أو المعدات الخارجية التي تتطلب إشارات تبديل أو تحكم. تتميز الوحدة بدوائر مرحلية متعددة، مما يتيح تبديل الإشارات الكهربائية بناءً على أوامر من نظام التحكم. يمكن لكل مرحلي التعامل مع مستويات محددة من الجهد والتيار، مما يجعلها متعددة الاستخدامات للتحكم في أنواع مختلفة من الأحمال.
الميزات الرئيسية
- قناتان للإدخال: تقبلان الإدخال من مجموعة متنوعة من أجهزة الاستشعار، بما في ذلك مجسات التقارب، وأجهزة استشعار السرعة، والمحولات الأخرى.
- دقة عالية: توفر قياسات دقيقة للموقع والسرعة وغيرها من المعايير
- نطاقات قياس واسعة: يمكنها استيعاب مجموعة واسعة من مخرجات المستشعرات
- معالجة الإشارات المتقدمة: تقوم بتصفية الإشارات ومعالجتها لاستخراج معلومات ذات مغزى.
- تنبيهات قابلة للتخصيص من قبل المستخدم: تُفعّل التنبيهات بناءً على نقاط الضبط التي يحددها المستخدم
- الاتصال بالبيانات: ينقل البيانات إلى نظام المراقبة 3500/45 للمراقبة والتحليل في الوقت الفعلي.
- الحماية: توفر بيانات حيوية لمنع أعطال المعدات. تمكّن من وضع استراتيجيات صيانة استباقية لإطالة عمر الآلة.
- قابل للتكوين لتطبيقات متنوعة مثل موضع العمود، والحركة المحورية، وتتبع ساق الصمام.
حدود:
رقم القطعة: 25720-02
الطراز / السلسلة: 3500/32-01-01
الشركة المصنعة: بنتلي نيفادا
عدد القنوات: 4
نوع المرحل: كهروميكانيكي، مفتوح عادةً أو مغلق عادةً
معدل التيار عند التلامس: 5 أمبير عند 30 فولت تيار مستمر أو 250 فولت تيار متردد
زمن الاستجابة: أقل من 50 مللي ثانية
جهد الإدخال: 24 فولت تيار مستمر اسمي
نوع الموصل: أطراف لولبية قابلة للفصل
درجة حرارة التشغيل: من -30 درجة مئوية إلى +65 درجة مئوية (من -22 درجة فهرنهايت إلى +149 درجة فهرنهايت)
درجة حرارة التخزين: من -40 درجة مئوية إلى +85 درجة مئوية (من -40 درجة فهرنهايت إلى +185 درجة فهرنهايت)
الرطوبة: 0-95% بدون تكثف
التعليمات
س1: كم عدد قنوات الترحيل التي توفرها هذه الوحدة؟
ج1: توفر الوحدة أربع قنوات ترحيل مستقلة.
س2: هل المرحلات مفتوحة عادةً أم مغلقة عادةً؟
A2: المرحلات هي مرحلات كهروميكانيكية وقابلة للتكوين على أنها مفتوحة عادةً (NO) أو مغلقة عادةً (NC).
س3: ما هو تصنيف التلامس لكل مرحل؟
ج3: يمكن لكل مرحل أن يتحمل 5 أمبير عند 30 فولت تيار مستمر أو 250 فولت تيار متردد.
د رابط ورقة البيانات:
وحدة إخراج مرحل رباعية القنوات من بنتلي نيفادا 3500/32M 125720-02
ملف PDF
ورقة البيانات
