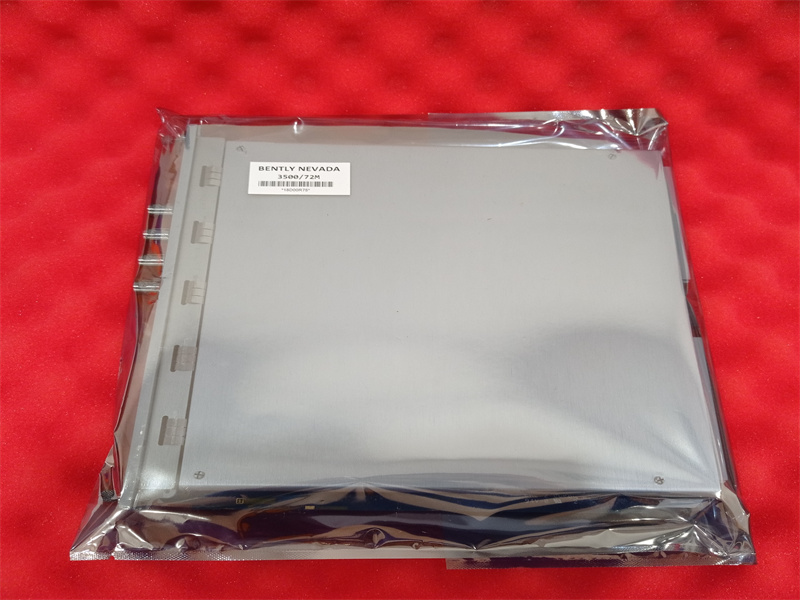

3500/72M-01-00 Bently Nevada 176449-08 جهاز مراقبة موضع قضيب الاستقبال

وصف:

يستقبل جهاز مراقبة موضع قضيب الاستقبال 3500/72M رباعي القنوات الإدخال من محولات القرب، ويهيئ الإشارة لتوفير قياسات موضع ديناميكية وثابتة، ويقارن الإشارات المهيأة مع أجهزة الإنذار القابلة للبرمجة من قبل المستخدم.
تقوم كل قناة، اعتمادًا على كيفية تكوينها، عادةً بتكييف إشارة الإدخال الخاصة بها لتوليد معلمات مختلفة تسمى القيم المقاسة.
استخدم برنامج تكوين الرفوف 3500 للقيام بما يلي:

• قم بتكوين نقاط ضبط التنبيه لكل قيمة قياس نشطة ونقاط ضبط الخطر لأي اثنتين من القيم المقاسة النشطة.
• احمِ ضواغط الترددية بمقارنة المعلمات المُراقَبة باستمرار مع قيم ضبط الإنذار المُهيأة لعرض الإنذارات وتشغيل المُرحِّلات عند الحاجة. راقب حالة آلات ضواغط الترددية الأساسية.

• موضع القضيب l
• قضيب إسقاط ل
• ضاغط هواء فائق

جهاز مراقبة موضع القضيب
3500/72M - AA-BB

أ: نوع وحدة الإدخال/الإخراج
01 وحدة الإدخال/الإخراج مع النهايات الداخلية
وحدة الإدخال/الإخراج 02 مع النهايات الخارجية
وحدة الإدخال/الإخراج 03 مع الحواجز الداخلية والإنهاءات الداخلية

ب: خيار الموافقة على المناطق الخطرة
00 لا شيء
01 cNRTLus (الفئة 1، القسم 2)
02 ATEX/IECEx/CSA (الفئة 1، المنطقة 2)

الأسئلة الشائعة:

1. ما هو موضع قضيب القناة المفردة؟ 3500/72م-01-00 ؟
موضع المقدار،

زاوية الموضع،

زاوية العمود المرفقي،

سعة Pk-Pk،

فجوة،

1X السعة،

ليس سعة 1X،

سعة 2X

2. ما هي مخرجات المحول المؤقت؟ 3500/72م-01-00 ؟
تحتوي الواجهة الأمامية لكل شاشة على موصل محوري واحد لكل قناة.
كل موصل محمي ضد الدوائر القصيرة.

3. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.
