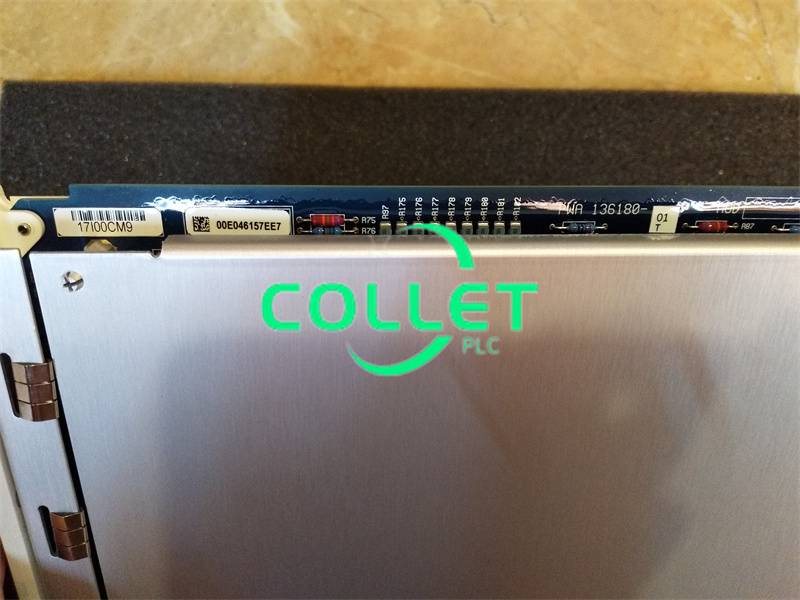

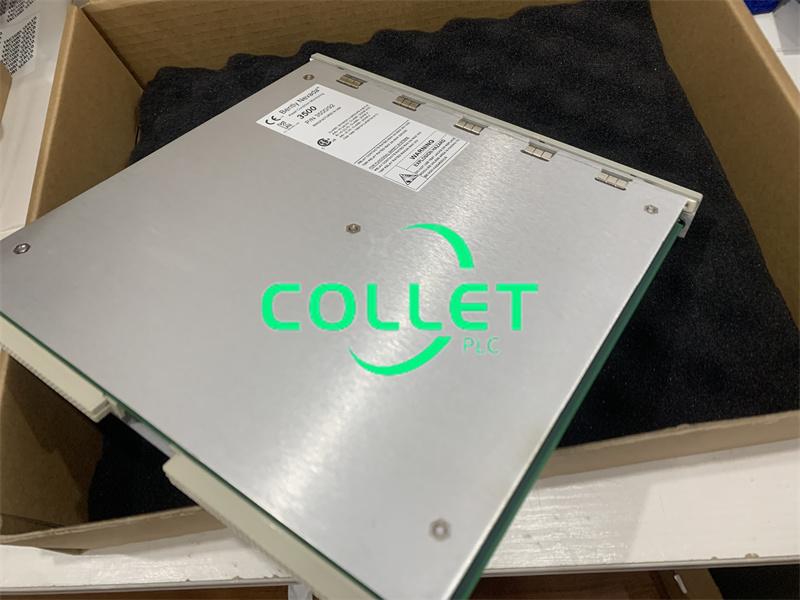

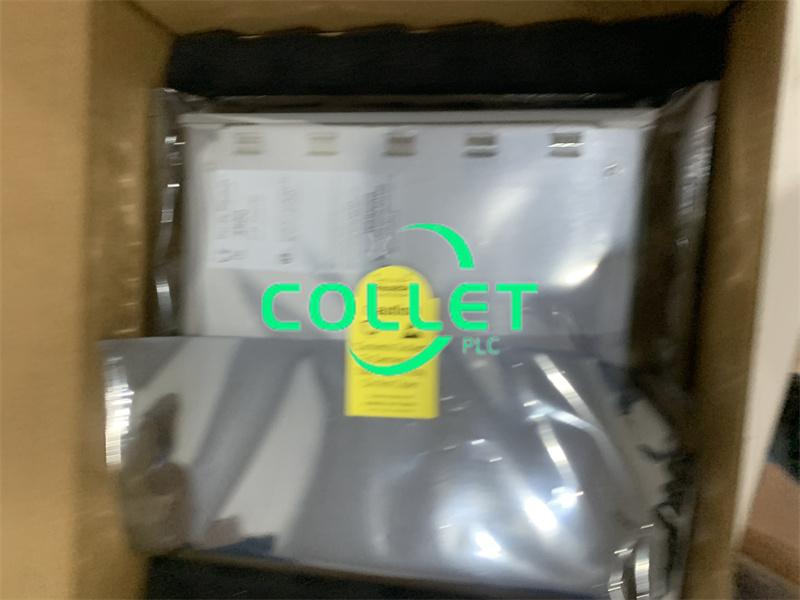

3500/92-04-01-00 136180-01 بنتلي نيفادا، وحدة بوابة الاتصالات

وصف:

توفر وحدة بوابة الاتصالات 3500/92 إمكانيات اتصال شاملة لجميع قيم وحالات الرفوف المُراقَبة، وذلك للتكامل مع أنظمة التحكم في العمليات وأنظمة الأتمتة الأخرى باستخدام كلٍّ من إمكانيات الاتصال عبر Ethernet TCP/IP والتسلسلي (RS232/RS422/RS485). كما تتيح اتصالات Ethernet باستخدام برنامج تكوين الرفوف 3500 وبرنامج جمع البيانات.
تتضمن البروتوكولات المدعومة ما يلي:

بروتوكول Modicon Modbus (عبر الاتصالات التسلسلية)

بروتوكول Modbus/TCP (نوع من بروتوكول Modbus التسلسلي المستخدم في اتصالات Ethernet عبر TCP/IP)

بروتوكول Bently Nevada الخاص (للتواصل مع حزم برامج تكوين الرفوف واكتساب البيانات 3500)

اتصال Ethernet بجهاز 3500/92 عبارة عن اتصال RJ45 لشبكات Ethernet ذات التكوين النجمي 10BASE-T.

يدعم جهاز 3500/92 واجهات الاتصال وبروتوكولات الاتصال والميزات الأخرى من جهاز 3500/90 الأصلي، باستثناء سجلات Modbus الأساسية. يحتوي جهاز 3500/92 الآن على أداة تسجيل Modbus قابلة للتكوين، والتي توفر نفس الوظائف التي كانت تُقدمها سجلات Modbus الأساسية في الأصل.

الأسئلة الشائعة:

1.ما هو استهلاك الطاقة؟ 3500/92-04-01-00 136180-01 ؟
5.0 واط نموذجي مع وحدة الإدخال/الإخراج ModbusRS232/RS422
5.6 واط نموذجي مع وحدة الإدخال/الإخراج Modbus RS485

2. ما الذي يشير إليه مؤشر LED؟ 3500/92-04-01-00 136180-01 ؟
OK LED--يشير إلى أن 3500/92 يعمل بشكل صحيح.
مؤشر LED لـ TX/RX--يشير إلى وقت اتصال 3500/92 بوحدات أخرى في رف 3500

3. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.

رابط ورقة البيانات:

3500/92-04-01-00 136180-01 بنتلي نيفادا، وحدة بوابة الاتصالات ملف بي دي إف ورقة البيانات
