التصنيع
|
ترايكونكس |
|
نموذج
|
3604E
|
| رقم القطعة |
3604E
|
|
الكتالوج
|
TMR |
|
وصف
|
وحدة الإدخال الرقمي TMR
|
| أصل | السويد |
| رمز النظام المنسق |
85389099
|
| الأبعاد |
12*8*3 (سم) |
| وزن | 1.8 كجم |
وصف:

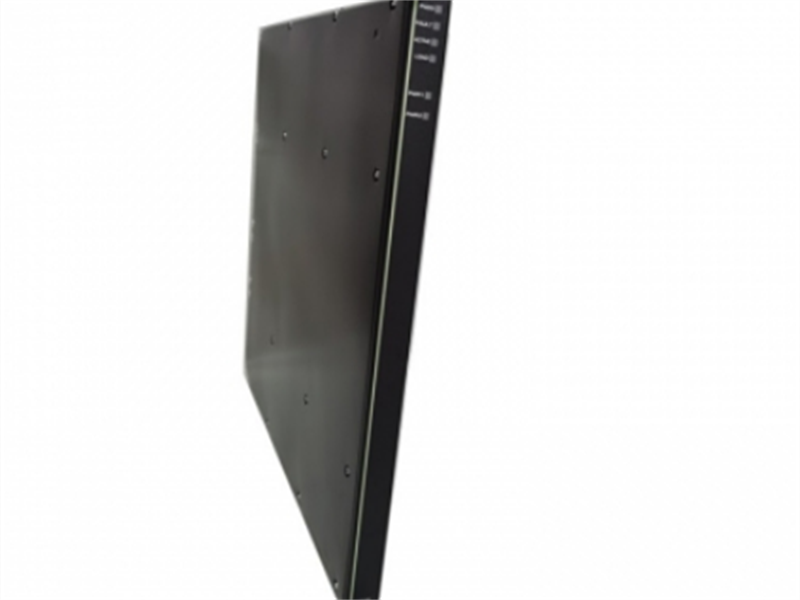

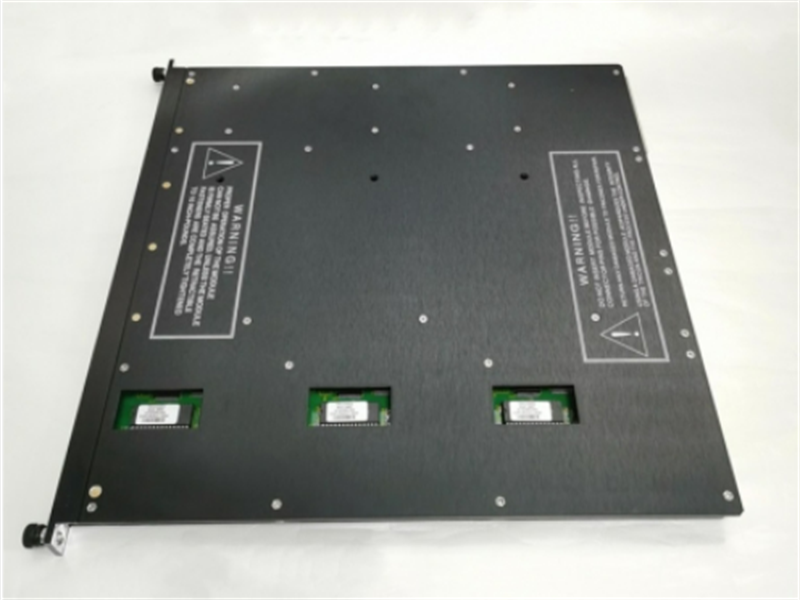

وحدة Triconex 3604E هي وحدة إخراج رقمية عالية الموثوقية ضمن سلسلة أنظمة السلامة المُجهزة (SIS) من شنايدر إلكتريك، مصممة لتطبيقات التحكم الصناعي التي تتطلب مستويات عالية من السلامة والموثوقية. تعالج هذه الوحدة إشارات الإخراج من المعالج الرئيسي عبر ثلاث قنوات، وتستخدم دائرة تصويت رباعية لضمان إشارة إخراج واحدة موثوقة للأجهزة الميدانية. تدعم الوحدة التبديل السريع، وتتطلب كتلة طرفية خارجية (ETP) مزودة بواجهة كابل للتوصيل بلوحة Tricon الخلفية. يضمن نظام التثبيت الميكانيكي التركيب الصحيح. تتمثل وظيفتها الأساسية في تطبيق نظام التحكم ثلاثي التفاوت (TMR)، الذي يدعم جمع البيانات في الوقت الفعلي، والعمليات المنطقية، ومخرجات السلامة. تُستخدم هذه الوحدة بشكل أساسي لتحويل الإشارات الرقمية من نظام التحكم إلى مخرجات مادية فعلية للتحكم في الأجهزة الميدانية مثل الصمامات والمحركات، وبالتالي تحقيق مراقبة سلامة العمليات.
حدود:
رقم الموديل: 3604E
النوع: TMR
الجهد الاسمي: 24 فولت تيار مستمر
نطاق الجهد: 22-45 فولت تيار مستمر
انخفاض الجهد: أقل من 4 فولت، نموذجي
إشارات الخرج: 16، غير مشتركة
التصنيفات الحالية
تيار التسريب عند الحمل: 2 مللي أمبير كحد أقصى
تسرب الهيكل: غير متوفر
الصمامات (في طرف التوصيل الميداني): صمام واحد لكل مخرج، 2.5 أمبير سريع الاستجابة
عزل نقطي: 1500 فولت تيار مستمر
سمات:
- موثوقية عالية
يستخدم تصميمًا ثلاثيًا معياريًا للتكرار (TMR) لضمان سلامة النظام وتوافره.
يوفر قنوات إخراج رقمية مستقلة متعددة، مما يعزز مرونة النظام.
يتميز بقدرات تشخيص ذاتي شاملة للكشف عن الأعطال في الوقت المناسب.
يتميز جهاز TRICONEX 3604E بقدرة عالية على تحمل الأعطال، حيث يدعم نظام تحمل الأعطال المعياري الثلاثي (TMR). وهذا يعني أن النظام يحتوي على ثلاث وحدات تحكم متطابقة قادرة على مراقبة النتائج ومقارنتها، مما يضمن التشغيل الموثوق حتى في حالات الأعطال.
صُمم هذا المتحكم خصيصًا لأنظمة السلامة، ويضمن سلامة العمليات الصناعية. وهو يدعم تطبيقات مستوى السلامة SIL 2 (المستوى الثاني من تكامل السلامة) ومستوى السلامة SIL 3.
يدعم واجهات اتصال متعددة، بما في ذلك Modbus وDNP3 وOPC، مما يسهل التكامل مع الأجهزة والأنظمة الأخرى.
يتميز جهاز التحكم TRICONEX 3604E بإمكانيات مراقبة وتشخيص فورية، مما يساعد المستخدمين على تحديد المشكلات وحلها بسرعة، وبالتالي تحسين جاهزية النظام. يتميز هذا الجهاز بالمرونة، حيث يدعم مجموعة متنوعة من وحدات الإدخال/الإخراج، مما يسمح بتكوينه وتوسيعه لتلبية احتياجات التطبيقات المختلفة.
- دائرة التغذية الراجعة للجهد للتحقق المستقل من المفتاح والكشف عن الأعطال المحتملة.
- يتطلب الاتصال الميداني كتلة طرفية خارجية (ETP).
- يضمن نظام التثبيت الميكانيكي التركيب الصحيح.
- مراقبة الأحمال والفيوزات باستخدام مؤشرات إنذار الأحمال/الفيوزات.
رابط ورقة البيانات:
وحدة الإدخال الرقمي Triconex TMR 3604E
