التصنيع
|
ترايكونكس |
|
نموذج
|
3625
|
| رقم القطعة |
3625
|
|
الكتالوج
|
مخرج رقمي 24 فولت تيار مستمر |
|
وصف
|

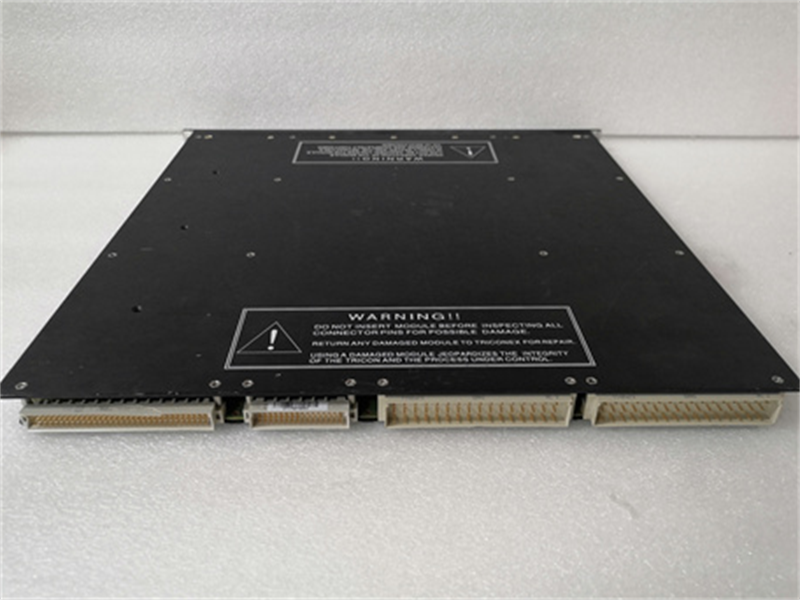

وحدة إخراج رقمية 24 فولت تيار مستمر
|
| أصل | السويد |
| رمز النظام المنسق |
85389099
|
| الأبعاد |
12*8*3 (سم) |
| وزن | 1.8 كجم |
وصف:
وحدة الإخراج الرقمية TRICONEX 3625 بجهد 24 فولت تيار مستمر، وهي عنصر أساسي في أنظمة الأتمتة الصناعية، تُعد جزءًا حيويًا من نظام الأمان المُجهز TiconeX من Honeywell، المصمم خصيصًا لتلبية متطلبات التحكم عالية الدقة في ظل ظروف التشغيل القاسية. وبفضل بنيتها الثلاثية، تضمن هذه الوحدة موثوقية مطلقة لإشارة الإخراج من خلال آلية تصويت مستقلة ثلاثية القنوات، مما يجعلها مناسبة بشكل خاص للسيناريوهات ذات متطلبات السلامة العالية للغاية، مثل تكرير النفط وتوليد الطاقة النووية. يقوم خرجها بجهد 24 فولت تيار مستمر بتشغيل الأجهزة الطرفية مباشرةً، مثل الصمامات اللولبية والمرحلات، مما يُمكّن من الاستجابة للأعطال في غضون أجزاء من الثانية بالتزامن مع نظام Triconex، وبالتالي تجنب مخاطر انقطاع الإنتاج. كما تتميز الوحدة بنظام تشخيص ذكي مدمج، يدعم مراقبة الحالة في الوقت الفعلي والتنبؤ بالأعطال، مما يقلل بشكل كبير من تكاليف الصيانة.
حدود:
النظام: نظام التحكم ثلاثي الوحدات المكرر (TMR) المقاوم للأعطال Tricon v10 / v11
عدد قنوات الإخراج: 16، مضاعف ثلاث مرات (يتم إخراج كل إشارة بالتوازي عبر ثلاث قنوات مستقلة)
نوع إشارة الخرج: 4-20 مللي أمبير (خرج نشط)، يدعم اتصال HART المتراكب
دقة الإخراج: ±0.1% من النطاق الكامل (نموذجي، 25 درجة مئوية)
أقصى سعة تحميل: 750 أوم عند 20 مللي أمبير (لكل قناة)
العزل الكهربائي: >500 فولت RMS بين القنوات وإلى الأرض (متوافق مع متطلبات السلامة الصناعية)
درجة حرارة التشغيل: من 0 درجة مئوية إلى +60 درجة مئوية (التخزين: من -40 درجة مئوية إلى +85 درجة مئوية)
التركيب: يتم إدخاله في رف Tricon (على سبيل المثال، 8310/8311)، ويدعم التبديل السريع (Swap).
إشارة الخرج: 32
نطاق الجهد الشائع: 16~32 فولت تيار مستمر
أقصى جهد: 36 فولت تيار مستمر
انخفاض الجهد: أقل من 2.8 فولت تيار مستمر عند 1.7 أمبير
الحمل النموذجي لوحدة الطاقة: أقل من 13 واط
التيار المقنن: 7 أمبير لكل نقطة لكل 10 مللي ثانية
الحد الأقصى/الأدنى للتيار المفاجئ: 1.7 أمبير/10 مللي أمبير
أقصى تسرب للحمل: 4 مللي أمبير
الفيوز: لا يوجد (على طرف الحقل)
عزل نقطي ذاتي الحماية: 1500 فولت تيار مستمر
مؤشر التشخيص: حالة التشغيل أو الإيقاف 1/نقطة
سمات:
- تصميم متكامل للغاية ووحدات قابلة للتعديل
تتميز وحدة TRICONEX 3625 بتصميم معياري صغير الحجم لسهولة التركيب والتكوين، مع توفير تكامل عالٍ، مما يقلل من تعقيد أجهزة النظام والأسلاك.
- تعدد الاستخدامات
توفر هذه الوحدة مجموعة متنوعة من خيارات الإخراج، بما في ذلك المخرجات الرقمية، ومخرجات المرحلات، والمخرجات التناظرية، للتكيف مع متطلبات أنظمة التحكم المختلفة.
- موثوقية عالية
تستخدم وحدة TRICONEX 3625 مكونات إلكترونية عالية الجودة وعمليات تصنيع صارمة، مما يضمن موثوقيتها واستقرارها، مما يجعلها مناسبة للبيئات الصناعية ذات متطلبات السلامة العالية.
- سهولة البرمجة والصيانة
تدعم هذه الوحدة لغات برمجة وأدوات متعددة، مما يسهل برمجة المستخدم وتكوينها. كما أن تصميمها المعياري يجعل الصيانة أبسط وأسرع.
رابط ورقة البيانات:
وحدة إخراج التيار المستمر الرقمية 24 فولت من ترايكونكس 3625
ملف PDF
ورقة البيانات
