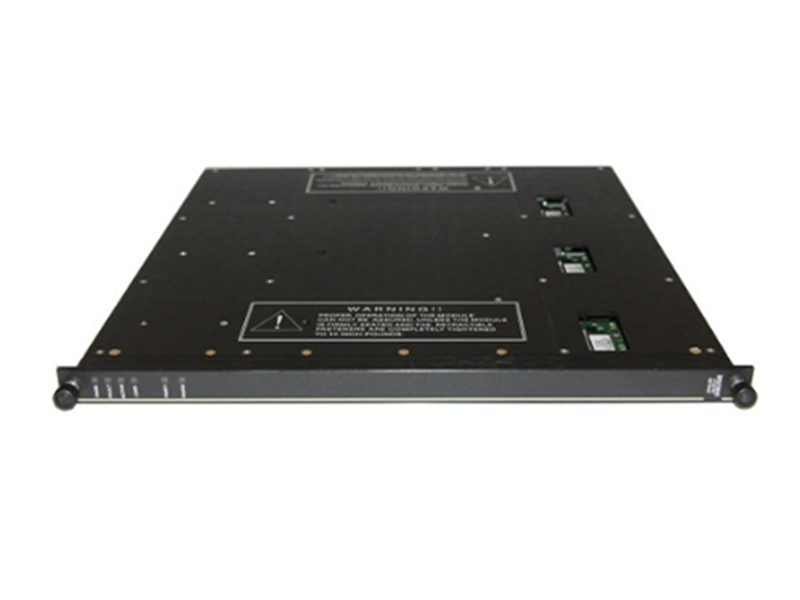

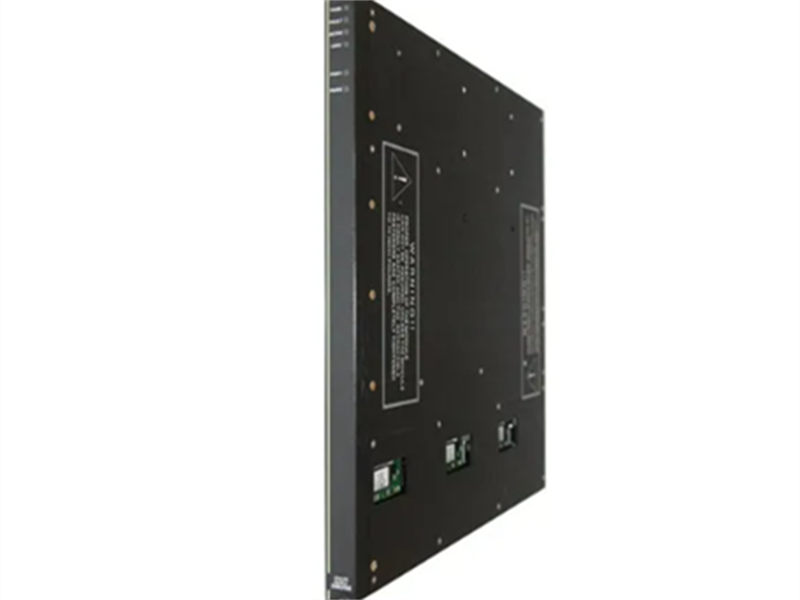

وحدة الإخراج التناظري 3805E من Triconex

وصف:

وحدة TRICONEX 3805E هي وحدة تنظيم ضمن سلسلة أنظمة السلامة المُجهزة (SIS) من Triconex 8000، وتُعدّ مكونًا أساسيًا في عائلة TRICONEX. تتميز هذه الوحدة بقوتها وملاءمتها لحلقات التنظيم والتحكم في مختلف التطبيقات الصناعية. وتتمثل وظيفتها الرئيسية في تحويل الإشارات الرقمية إلى إشارات تناظرية لتشغيل المُشغلات (مثل الصمامات والمحركات)، مما يُتيح التحكم الدقيق في متغيرات العملية.

صُممت وحدة الإخراج التناظري 3805E لاستقبال إشارات الإخراج من ثلاث قنوات في وحدة المعالجة الرئيسية. يتم التصويت على هذه الإشارات، ويتم اختيار قناة واحدة تعمل بشكل طبيعي لتشغيل المخارج الثمانية.

حدود:

نوع التحكم: PID، P، I، D
مصدر الطاقة المقنن: 24 فولت تيار مستمر
استهلاك الطاقة: أقل من 20 واط
درجة حرارة التشغيل: من -40 درجة مئوية إلى +85 درجة مئوية
درجة حرارة التخزين: من -40 درجة مئوية إلى +85 درجة مئوية
فئة الحماية: IP66
نطاق تيار الخرج: 4-20 مللي أمبير
عدد نقاط الإخراج: 8 نقاط إخراج
نقطة العزل: لا، حلقة مشتركة، اقتران تيار مستمر
الدقة: 12 بت
دقة الإخراج: <0.25% (نطاق 4-20 مللي أمبير) النطاق الكامل (0-21.2 مللي أمبير)
نطاق درجة الحرارة: من 32 درجة فهرنهايت إلى 140 درجة فهرنهايت (من 0 درجة مئوية إلى 60 درجة مئوية)
مصدر طاقة الدائرة الخارجية (حماية من عكس الجهد): بحد أقصى +42.5 فولت تيار مستمر
الجهد المقنن: +24 فولت تيار مستمر
حماية من تجاوز النطاق: +42.5 فولت تيار مستمر، حماية مستمرة
زمن فصل الدائرة: أقل من 10 مللي ثانية (نموذجي)
جهد الخرج: 5 فولت تيار مستمر

سمات:

• موثوقية عالية وأمان

يضمن النظام، من خلال استخدام تصميم التكرار الثلاثي (TMR)، موثوقية عالية وأمانًا، ويلبي متطلبات مستوى سلامة السلامة SIL 3.

• مخرجات عالية الدقة

تبلغ دقة الإخراج ±0.1% أو أقل من 0.25%، مع زمن استجابة أقل من أو يساوي 2 مللي ثانية، مما يلبي متطلبات الدقة العالية للتحكم في العمليات الصناعية.

• تكوين مرن

يدعم بروتوكولات اتصال متعددة، بما في ذلك Ethernet/IP و Modbus و TCP/IP و OPC وما إلى ذلك، مما يسهل التكامل مع الأنظمة الأخرى.

• تصميم معياري

تحتوي الوحدات على قنوات إخراج تناظرية مستقلة، كل منها معزول كهربائياً، مما يحسن من مناعة التداخل.

• مراقبة القنوات

تتضمن كل قناة دائرة تغذية راجعة للتيار للتحقق من دقة الإشارة، وهي دائرة لا تتأثر بالحمل أو اختيار القناة. المعايرة الذاتية: تحتفظ الوحدة بجهد مرجعي داخلي للمعايرة الذاتية وتوفر معلومات عن حالة الوحدة.

• التشخيص

تُجرى عمليات تشخيص مستمرة على كل قناة ودائرة في الوحدة. أي عطل تشخيصي سيؤدي إلى تعطيل القناة المعيبة وتفعيل ضوء مؤشر العطل، مما يؤدي إلى إطلاق إنذار الهيكل.

• التكرار

تدعم هذه الوحدة حلقات الطاقة الاحتياطية وتتميز بمؤشرات مستقلة للطاقة والفيوزات (PWR1 و PWR2).

• الكشف عن الحلقة المفتوحة

ستتفعل أضواء المؤشر إذا فشلت الوحدة في تزويد الطاقة إلى مخرج واحد أو أكثر.

• وضع الاستعداد الساخن

يدعم استبدال الوحدات المعيبة عبر الإنترنت دون إيقاف تشغيل النظام.

• الحماية الميكانيكية من الأخطاء

تتضمن كل وحدة تصميمًا ميكانيكيًا مضمونًا لمنع التركيب غير الصحيح داخل الهيكل المُهيأ.
