التصنيع
|
ترايكونكس |
|
نموذج
|
3503E
|
| رقم القطعة | 3503E |
|
الكتالوج
|
أنظمة Tricon الإصدار 9-10
|
|
وصف
|
وحدة الإدخال الرقمي
|
| أصل | المكسيك |
| رمز النظام المنسق |
85389091
|
| الأبعاد |
12*8*6 (سم)
|
| وزن | 4 كجم |
وصف:

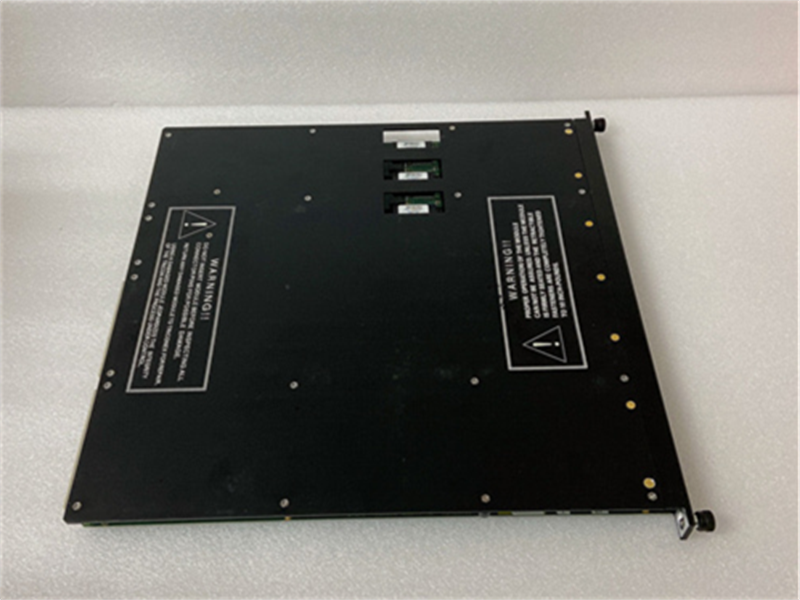

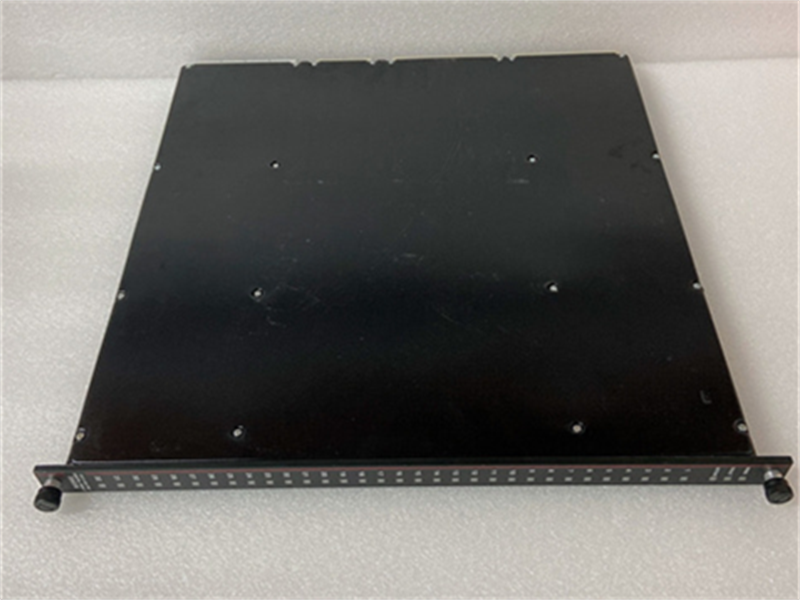

يُعدّ الطراز 3503E وحدة إدخال رقمية ثلاثية الوحدات المتكررة (TMR)، مصممة لضمان موثوقية عالية وأمان في التطبيقات الصناعية. وهي مصممة خصيصًا لاكتشاف حالات التشغيل العالقة، حيث لا تستطيع الدوائر الإلكترونية تحديد ما إذا كانت النقطة قد انتقلت إلى حالة الإيقاف، وهو أمر بالغ الأهمية لأنظمة السلامة التي تعمل بخاصية فصل التيار الكهربائي.
تحديد:
جهد الإدخال: 24 فولت تيار مستمر
عدد المدخلات: 16 مدخلاً منفصلاً
نوع المخرج: مخرج مرحل
بروتوكول الاتصال: Modbus، Ethernet/IP
نطاق درجة حرارة التشغيل: -20 درجة مئوية إلى 60 درجة مئوية
نطاق التيار المتردد: 20-42.5 فولت تيار متردد/تيار مستمر
نطاق التردد: تيار مستمر أو 47-63 هرتز
أقصى جهد: 42.5 فولت تيار متردد/فولت تيار مستمر
مستوى التبديل:
من وضع الإيقاف إلى وضع التشغيل: > 18 فولت تيار متردد/مستمر
من التشغيل إلى الإيقاف: < 6 فولت تيار متردد/مستمر
سمات:
- موثوقية عالية
تم تصميم جهاز TRICONEX 3503E لتطبيقات الأمان ويتميز ببنية مقاومة للأعطال.
- قابلية التوسع
يمكن دمجها بسهولة مع وحدات الإدخال/الإخراج الأخرى لتوسيع وظائف النظام.
- واجهة سهلة الاستخدام
يعمل جهاز TRICONEX 3503E على تبسيط عملية التكوين والبرمجة من خلال أدوات برمجية سهلة الاستخدام.
- خيارات اتصال قوية
يدعم بروتوكولات اتصال متعددة لتوفير اتصال متعدد الاستخدامات.
- العزل البصري
يوفر عزلاً بين الحقل وجهاز التحكم الثلاثي.
- القدرة على الاختبار الذاتي
يكشف عن حالات التشغيل العالقة ويضمن الكشف الدقيق عن حالة الإيقاف.
- إمكانية النسخ الاحتياطي الساخن
يسمح بالاستبدال الفوري دون إيقاف تشغيل النظام.
- التشخيص المستمر
مراقبة مستمرة لكل قناة باستخدام مؤشرات الأعطال لتحديد المشكلات بسرعة.
رابط ورقة البيانات:
وحدة الإدخال الرقمي TRICONEX TMR 3503E (ملف PDF)
ورقة البيانات
