تصنيع
|
ترايكونكس/فايدمولر |
|
نموذج
|

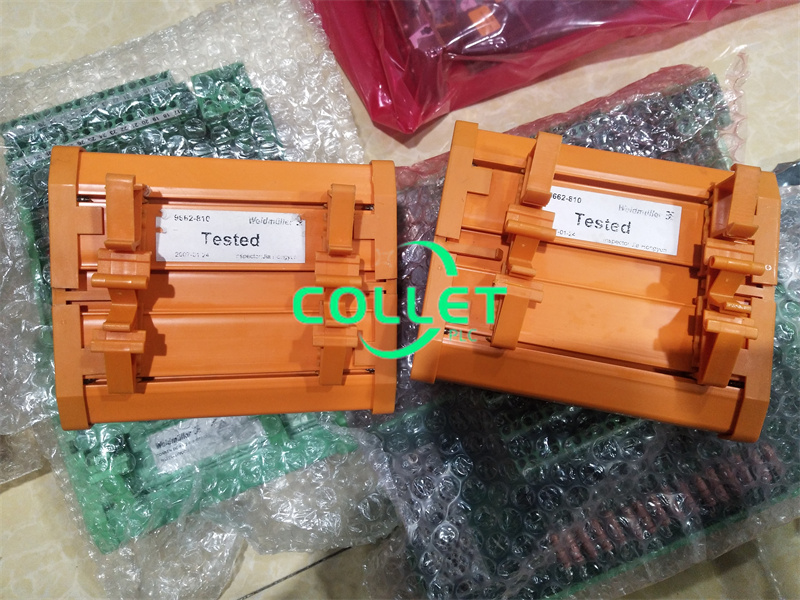

9662-810
|
| رقم PN | 9662-810 |
|
الكتالوج
|
أنظمة ترايكون v9–v10
|
|
وصف
|
لوحة الإنهاء
|
| أصل | المكسيك |
| رمز النظام المنسق |
85389091
|
| البعد |
12*8*6 (سم)
|
| وزن | 0.4 كجم |
وصف:

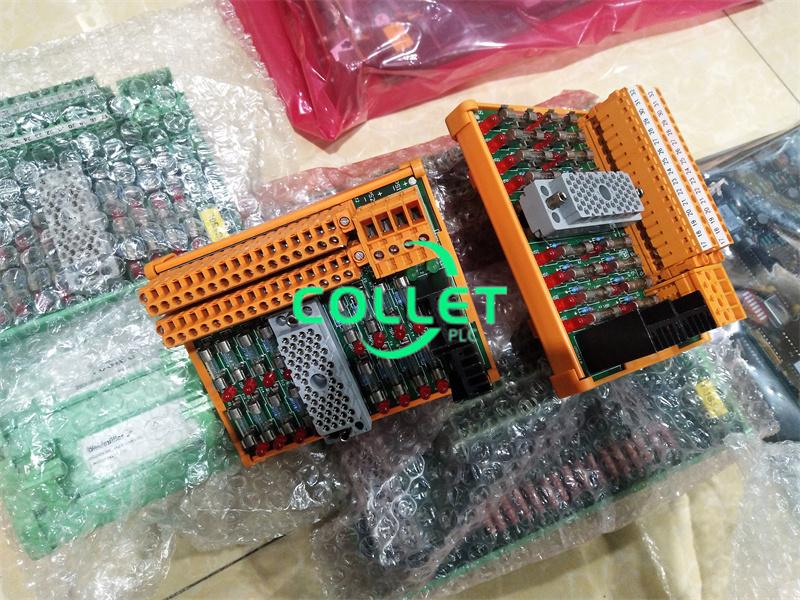

لوحة الإنهاء 9662-810 متوافقة مع وحدات الإخراج الرقمية 24 فولت تيار مستمر، وتحتوي على 16 طرف تحميل وطرف طاقة مشترك (PWR+ وPWR–). كل نقطة إخراج محمية بفيوز مزود بمؤشر انطفاء.
تحديد
يصف هذا الجدول المواصفات الخاصة بـ 9662–810.
الوحدات المتوافقة
يصف هذا الجدول وحدات الإخراج الرقمية المتوافقة مع 9662–810.
الجدول 69 مواصفات لوحة المصطلحات 9662–810
وصف الميزة
نوع اللوحة مشترك
النقاط 16
الحد الأقصى للتيار الإجمالي 16 أمبير
3604E 16 24 فولت تيار مستمر، غير مشترك، معزول بصريًا، TMR 2.5A، سريع
مخططات الأسلاك الميدانية

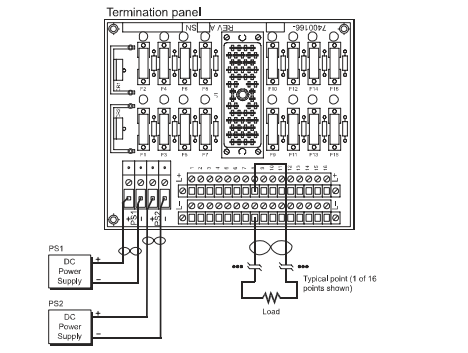

يوضح هذا الشكل كيفية توصيل وحدة الإخراج الرقمية DC المكونة من 16 نقطة 3604E و9662-810 بالحقل (1 من 16 نقطة موضحة)
رابط ورقة البيانات:
لوحة الإنهاء TRICONEX/WEIDMüLLER 9662-810 PDF
