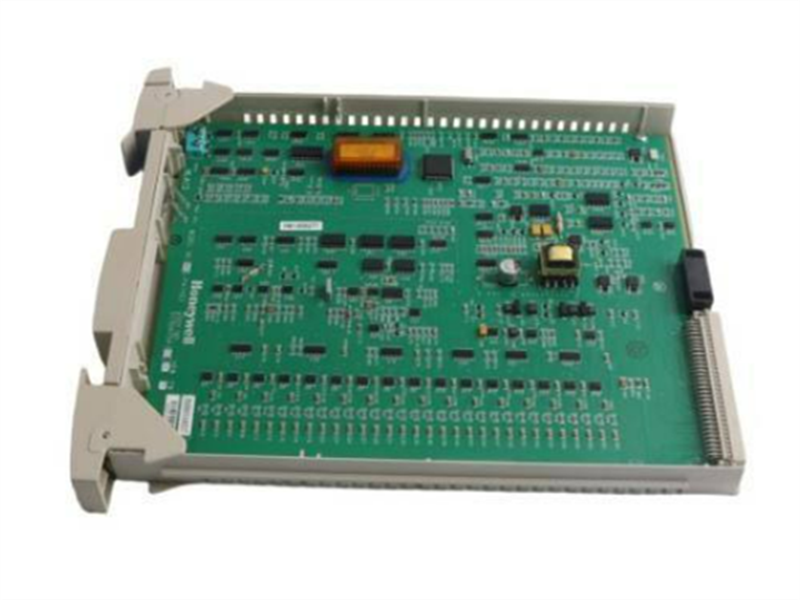

51304754-150 معالج الإدخال التناظري عالي المستوى من هانيويل MC-PAIH03

وصف:

يُعدّ معالج الإدخال التناظري المتقدم Honeywell 51304754-150 عنصر تحكم أساسي في أنظمة الأتمتة الصناعية، وهو مصمم لالتقاط الإشارات بدقة عالية في ظل ظروف تشغيل معقدة. يتميز هذا الجهاز ببنية معيارية تضم 16 قناة إدخال تفاضلية، قادرة على معالجة إشارات الجهد والتيار في آنٍ واحد، مما يجعله مناسبًا بشكل خاص لمتطلبات إدخال الإشارات لأجهزة الإرسال ثنائية الأسلاك أو ذاتية التغذية. كما يساهم تصميمه المبتكر للدائرة في كبح التداخل الكهرومغناطيسي الشائع في البيئات الصناعية، مما يضمن استقرار التشغيل حتى في الظروف القاسية.

تحديد:

رقم المنتج: 51304754-150
نوع المنتج: معالج إدخال تناظري عالي المستوى MC-PAIH03 - 16 مدخلاً
قنوات الإدخال: 16 قناة إدخال تفاضلية
نطاق الإدخال: من 0 إلى 5 فولت، من 1 إلى 5 فولت، من 0.4 إلى 2 فولت، من 4 إلى 20 مللي أمبير (حتى 250)
استجابة مرشح الوضع العادي: مرشح RC أحادي القطب، -3 ديسيبل عند 1 هرتز
أقصى جهد دخل في الوضع العادي (دخل تفاضلي، غير تالف): ± 30 فولت
مقاومة الإدخال (جهد الإدخال): > 10 ميجا أوم (مصدر الطاقة)
أقصى جهد دخل (أي طرف مشترك مرجعي للدخل، غير تالف): ± 30 فولت
معدل مسح الإدخال: 4 عينات في الثانية لكل قناة. يتم أخذ عينات من جميع القنوات ضمن نافذة زمنية مدتها 250 مللي ثانية.
دقة الأجهزة (CMV = 0 فولت): ± 0.075% من النطاق الكامل (23.5 درجة مئوية ± 2 درجة مئوية)، ± 0.15% من النطاق الكامل (من 0 إلى 50 درجة مئوية)

سمات:

• تبادل البيانات عالي السرعة

يُمكّن من التواصل السريع بين وحدة التحكم ووحدات الإدخال/الإخراج

• هندسة زائدة عن الحاجة

يدعم روابط الإدخال/الإخراج المزدوجة لزيادة موثوقية النظام

• التكامل المعياري

مصمم ليتناسب بسلاسة مع ملفات بطاقات Honeywell HPM

• الأداء في الوقت الفعلي

يضمن التحكم الحتمي في بيئات العمليات الحرجة

• دعم النظام القديم

متوافق مع منصات TDC 3000 و Experion PKS

• مثبت ميدانياً

- يستخدم على نطاق واسع في صناعات التكرير والصناعات الكيميائية وتوليد الطاقة
- يُمكّن من نقل البيانات ذات النطاق الترددي العالي للتحكم في الوقت الفعلي.
- يدعم مسارات اتصال احتياطية لضمان موثوقية النظام.
-يسهل الاتصال بأجزاء متعددة من وصلات الإدخال/الإخراج.
- يضمن مقاومة قوية للضوضاء في البيئات الصناعية.

رابط ورقة البيانات:

51304754-150 معالج الإدخال التناظري عالي المستوى من هانيويل MC-PAIH03 ملف PDF ورقة البيانات
