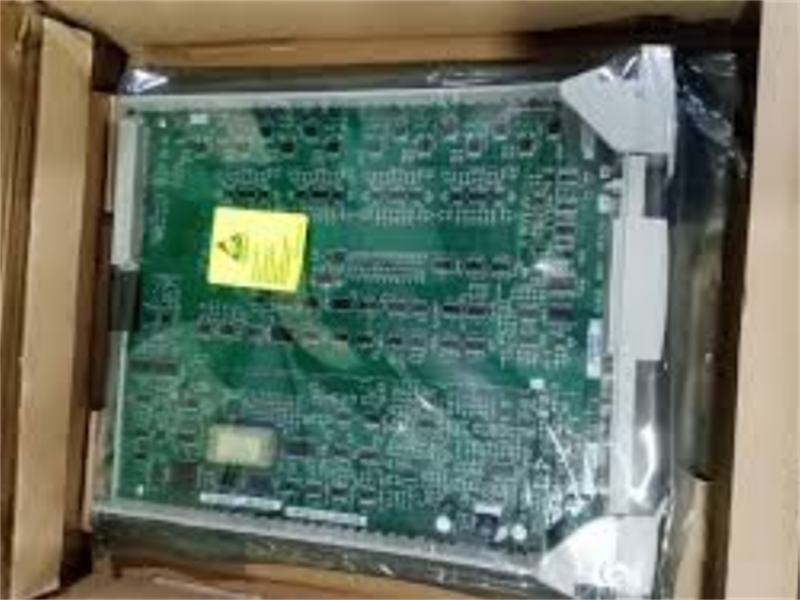

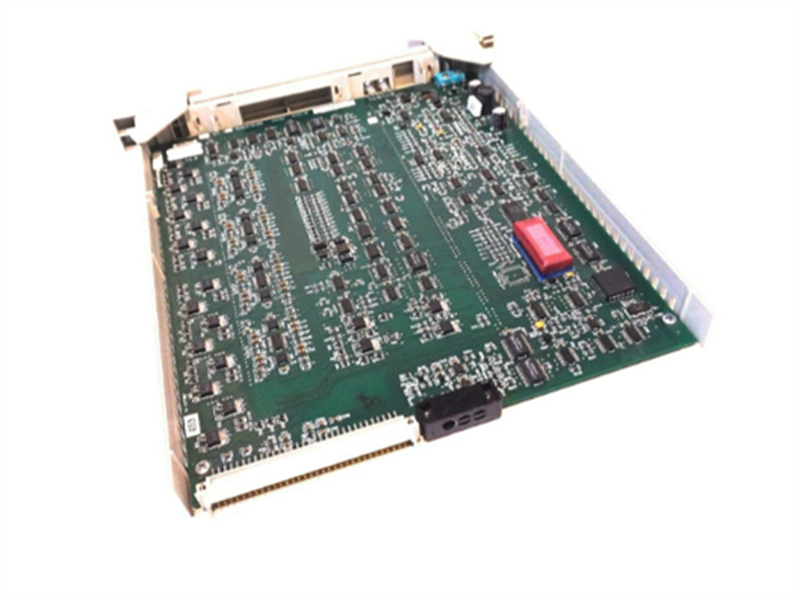

80363969-150 وحدة إخراج تناظرية من هانيويل MC-PAOY22

وصف:

وحدة Honeywell 80363969-150 MC-PA0Y22 هي وحدة إخراج تناظرية قوية ذات 16 قناة، مصممة للتكامل مع أنظمة شبكة التحكم العالمية (UCN) من Honeywell. توفر هذه الوحدة 16 قناة معزولة، وتُخرج إشارات دقيقة وموثوقة بتيار 4-20 مللي أمبير، مما يجعلها مثالية لمجموعة واسعة من تطبيقات التحكم الصناعية. تتميز بنطاق جهد خرج واسع (0-10 فولت تيار مستمر أو 4-20 مللي أمبير)، ودقة ممتازة (0.5%)، ومستوى ضوضاء منخفض للغاية (10 ميكروفولت RMS).

فهو بمثابة واجهة موثوقة لنقل الإشارات التناظرية إلى أنظمة التحكم المختلفة، مما يضمن التشغيل الدقيق والفعال.
علاوة على ذلك، تدعم الوحدة النمطية تكوين الحقول، مما يسهل التكيف مع الاحتياجات المتغيرة.

تتضمن الوحدة معالجًا لإدارة الإشارات بكفاءة، وتتميز بطبقة واقية لمقاومة العوامل البيئية بشكل فعال.

تحديد:

عدد القنوات: 16
نوع الإخراج: جهد أو تيار تناظري
نطاق الخرج: 4-20 مللي أمبير
الدقة: 0.2%
الخطية: 0.02%
مقاومة الخرج: 2000 أوم
زمن الاستجابة: 0.5 ثانية
العزل: 2500 فولت RMS بين القناة ومصدر الطاقة
مصدر الطاقة: 24 فولت تيار مستمر
استهلاك الطاقة: 10 واط
درجة حرارة التشغيل: من -40 درجة مئوية إلى 70 درجة مئوية
درجة حرارة التخزين: من -55 درجة مئوية إلى 85 درجة مئوية
الرطوبة: من 0% إلى 95% (بدون تكثف)
الاهتزاز: 0.05 غرام RMS، من 5 هرتز إلى 500 هرتز
الصدمة: 5 غرام، 20 مللي ثانية
طريقة التركيب: تركيب على سكة DIN
عدد القنوات: 16
نوع الإخراج: 4-20 مللي أمبير
نطاق جهد الخرج: من 0 فولت إلى 10 فولت، ومن -10 فولت إلى +10 فولت (اختياري)
الدقة: 12 بت

سمات:

• تبادل البيانات عالي السرعة

يُمكّن من التواصل السريع بين وحدة التحكم ووحدات الإدخال/الإخراج

• هندسة زائدة عن الحاجة

يدعم روابط الإدخال/الإخراج المزدوجة لزيادة موثوقية النظام

• التكامل المعياري

مصمم ليتناسب بسلاسة مع ملفات بطاقات Honeywell HPM

• الأداء في الوقت الفعلي

يضمن التحكم الحتمي في بيئات العمليات الحرجة

• دعم النظام القديم

متوافق مع منصات TDC 3000 و Experion PKS

• مثبت ميدانياً

- يستخدم على نطاق واسع في صناعات التكرير والصناعات الكيميائية وتوليد الطاقة
- يُمكّن من نقل البيانات ذات النطاق الترددي العالي للتحكم في الوقت الفعلي.
- يدعم مسارات اتصال احتياطية لضمان موثوقية النظام.
-يسهل الاتصال بأجزاء متعددة من وصلات الإدخال/الإخراج.
- يضمن مقاومة قوية للضوضاء في البيئات الصناعية.

رابط ورقة البيانات:

80363969-150 وحدة إخراج تناظرية من هانيويل MC-PAOY22 ملف PDF ورقة البيانات
