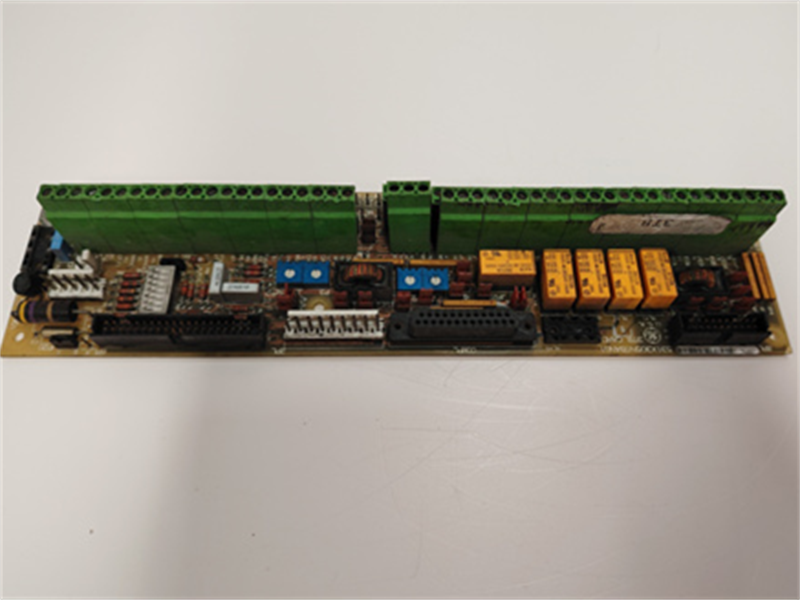

لوحة طرفية GE NTB/3TB 531X305NTBANG1

وصف:

وحدة 531X305NTBANG1 هي وحدة طرفية NTB/3TB مصممة لنظام الإثارة EX2000. توفر هذه الوحدة إشارات إدخال اتصال معزولة وغير معزولة للمثير، بالإضافة إلى لوحة مفاتيح وشاشة عرض لوحدة البرمجة. يحتوي البرنامج الأساسي على برنامج نظام معقد يُسمى نظام التحكم المستقل. يقوم برنامج محاكاة بمحاكاة سلوك المجال والمولد، بينما تقوم بطاقة تطبيق المعالج الدقيق بمحاكاة إشارات التغذية الراجعة من المجال والمولد، ثم تُمرر هذه الإشارات إلى خوارزمية التحويل لاستبدال التغذية الراجعة الفعلية.

تُعدّ وحدة المعالجة المركزية الرئيسية وبطاقة اتصال الشبكة المحلية (LAN) من المكونات الأساسية لنظام EX2000، حيث تعملان كواجهة رئيسية لإدخال/إخراج الإشارات منخفضة المستوى، وتوصيلات أجهزة التشفير، والتحكم في المرحلات، وتوزيع الطاقة. صُممت هذه الوحدة الطرفية لدعم أنظمة التحكم والحماية المعقدة، وتُستخدم على نطاق واسع في أنظمة توليد الطاقة وأنظمة الأتمتة الصناعية.

تحديد:
رقم القطعة: 531X305NTBANG1
السلسلة: EX2000
نظام التشغيل: نظام التشغيل في الوقت الحقيقي OS9
مصدر الطاقة: 24 فولت تيار مستمر (غير احتياطي)
درجة حرارة التشغيل: من 0 إلى 60 درجة مئوية (من 32 إلى 140 درجة فهرنهايت)
درجة حرارة التخزين: من -25 إلى 85 درجة مئوية (من -13 إلى 185 درجة فهرنهايت)

• إمكانيات الإدخال/الإخراج

سمات:

• أطراف التوصيل

يوفر العديد من كتل التوصيل الطرفية لتوصيل المحركات والمحولات وأجهزة الاستشعار والأجهزة الأخرى.

• نقل الإشارة

ينقل إشارات التحكم، وإشارات الحالة، وإشارات الطاقة.

• وظائف الحماية

يوفر حماية من التيار الزائد والجهد الزائد لضمان سلامة المعدات.

• وظائف المراقبة

يراقب حالة تشغيل المعدات ويوفر إشارات الإنذار.
ضمان الجودة:

1. ما هو 531X305NTBANG1؟
531X305NTBANG1 عبارة عن لوحة طرفية NTB/3TB مصممة لتكون جزءًا من نظام الإثارة EX2000.
2. كيف يمكن الحصول على لوحة التوصيل هذه؟
توفر شركة World of Controls نظام EX2000 بالإضافة إلى منتجات أخرى للتحكم في التوربينات. تواصل مع WOC.

رابط ورقة البيانات:

لوحة طرفية GE NTB/3TB 531X305NTBANG1 ملف PDF ورقة البيانات
