التصنيع
|
جنرال إلكتريك |
|
نموذج
|
IC697CPX928 |
| رقم القطعة | IC697CPX928 |
|
الكتالوج
|
وحدة المعالجة المركزية
|
|
وصف
|
وحدة المعالجة المركزية من سلسلة Fanuc 90-70
|
| أصل | الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091
|
| الأبعاد |
20*15*10 (سم)
|
| وزن | 1.5 كجم |
وصف:

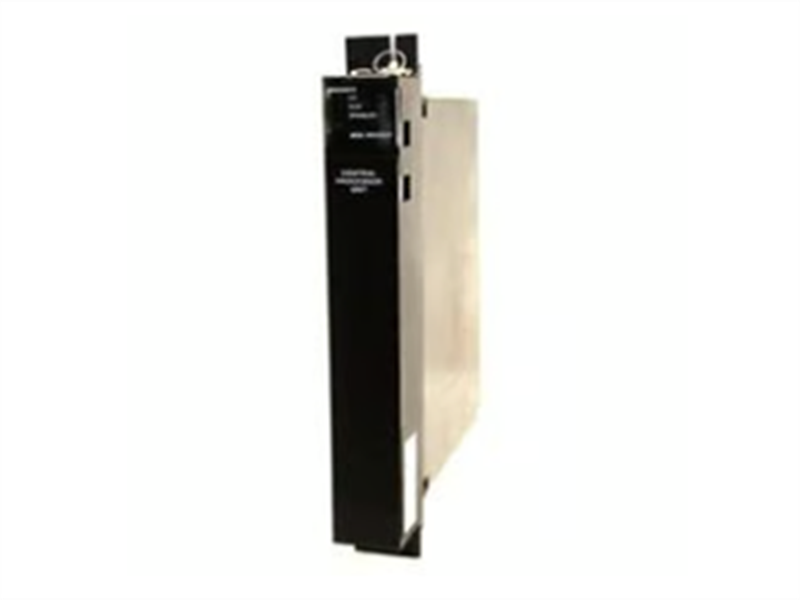

وحدة المعالجة المركزية GE IC697CPX928 مصممة للاستخدام مع نظام التحكم المنطقي القابل للبرمجة (PLC) من سلسلة GE Fanuc 90-70. تتميز هذه الوحدة بأداء عالٍ، حيث تصل سرعة الساعة إلى 200 ميجاهرتز، وتحتوي على وحدة حسابية مدمجة للفاصلة العائمة (FPU) لتعزيز قدرات المعالجة.
صُمم هذا الجهاز ليناسب فتحة واحدة في الرف، ويأتي مزودًا بثلاثة منافذ تسلسلية مدمجة. تسمح لوحة خلفية مثبتة على الرف لهذا الجهاز بالتواصل مع العديد من الوحدات المختلفة. يُستخدم مفتاح تشغيل/إيقاف بثلاثة أوضاع، أو برنامج خاص يُشغل من جهاز كمبيوتر متصل، للتحكم في IC697CPX928. تعرض سبعة مصابيح LED مدمجة حالة التشغيل.
تتكامل هذه الوحدة بسلاسة مع رفوف السلسلة 90-70، وتتيح الاتصال بالأجهزة التسلسلية عبر واجهتي RS-232 وRS-485. تشمل التطبيقات النموذجية التحكم الصناعي واسع النطاق، ومعالجة البيانات، وتنسيق الأنظمة حيث يلزم أداء مسح دقيق وتوافق مع معيار VME.
سمات
- إمكانيات حساب الفاصلة العائمة.
- ثلاثة منافذ تسلسلية مدمجة للاتصال.
- يدعم وحدات الإدخال/الإخراج المتعددة ووحدات الواجهة لتحقيق المرونة.
معالج -80486DX4: يوفر معالجة بسرعة 96 ميجاهرتز للتحكم الفعال وتنفيذ المنطق.
- ذاكرة وصول عشوائي مدعومة ببطارية: 6 ميجابايت من الذاكرة تضمن الاحتفاظ ببيانات المستخدم أثناء انقطاع التيار الكهربائي.
- وحدة تخزين فلاش مدمجة: 256 كيلوبايت من الذاكرة غير المتطايرة لتخزين البرامج بشكل دائم.
-واجهات تسلسلية متعددة: تتضمن منافذ RS-232 و RS-485 للاتصال بالأجهزة وبرمجتها.
- المرونة البيئية: يعمل في درجات حرارة تتراوح من 0 إلى 60 درجة مئوية مع تبريد بالهواء القسري عند الحاجة.
- وظائف دقة الساعة: تتضمن ساعات الوقت من اليوم والوقت المنقضي لتتبع أحداث النظام.
حدود:
رقم القطعة:
IC697CPX928
سرعة المعالج: 0.4 ميكروثانية لكل دالة منطقية.
الذاكرة: 6 ميجابايت من ذاكرة الوصول العشوائي، مدعومة ببطارية ليثيوم CMOS.
ذاكرة فلاش اختيارية: تصل إلى 256 كيلوبايت من ذاكرة NVRAM.
سعة الإدخال/الإخراج: 12 كيلو مختلط، 8 كيلو تناظري.
المنافذ التسلسلية: 3 منافذ مدمجة.
جهد التشغيل: 5 فولت تيار مستمر.
التيار: 3.1 أمبير اسمي.
التبريد: يتطلب 70 قدم مكعب في الدقيقة من الهواء القسري.
نطاق درجة الحرارة مع التبريد: من 32 درجة فهرنهايت إلى 140 درجة فهرنهايت (من 0 درجة مئوية إلى 60 درجة مئوية).
نطاق درجة الحرارة بدون تبريد: من 32 درجة فهرنهايت إلى 122 درجة فهرنهايت (من درجة مئوية إلى 50 درجة مئوية).
عمر البطارية: يصل إلى 6 أشهر (مع بطارية IC697ACC701).
المعالج الدقيق: 80486DX4.96 ميجاهرتز.
رابط ورقة البيانات:
وحدة المعالجة المركزية IC697CPX928 من سلسلة GE Fanuc 90-70
ملف PDF
ورقة البيانات
