التصنيع
|
بنتلي، نيفادا |
|
نموذج
|
86517-01-01-01-01 |
| رقم القطعة |
86517-01-01-01-01
|
|
الكتالوج
|
نظام 3300 |
|
وصف
|

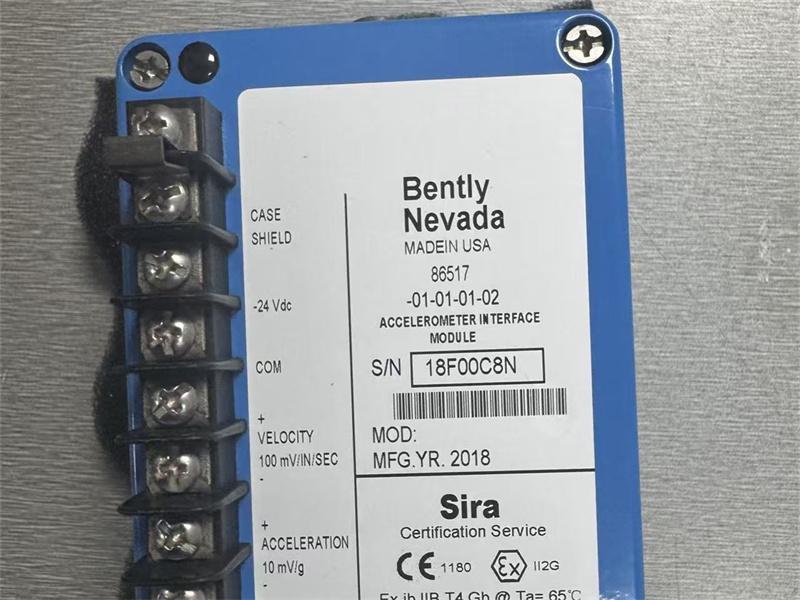

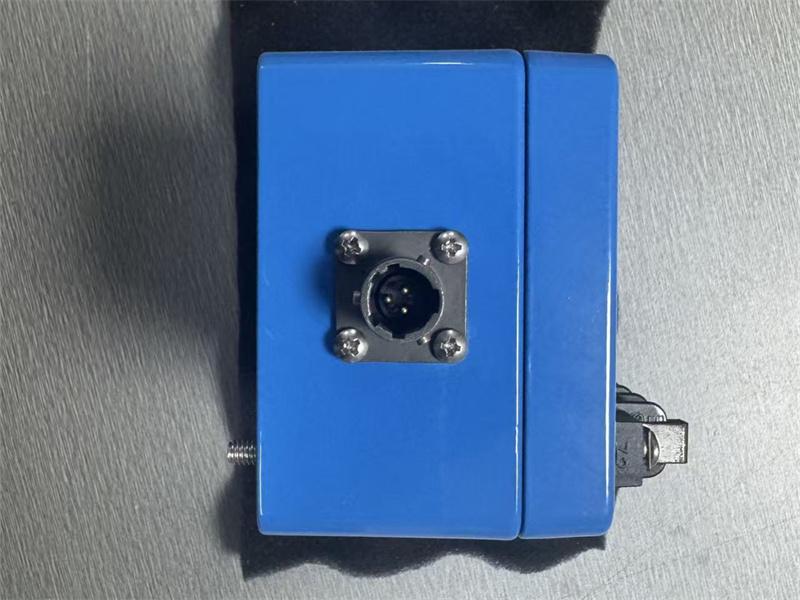

وحدة واجهة مقياس التسارع
|
| أصل | الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091
|
| الأبعاد |
14*9*8 (سم)
|
| وزن | 0.5 كجم |
وصف:
يتكون نظام المحول القائم على مقياس التسارع من مقياس تسارع مقترن بالشحنة عالي الحرارة ( 86517-01-01-01-01 ); كابل تمديد متين ومنخفض الضوضاء وعالي الحرارة؛ ووحدة واجهة مقياس التسارع كما هو موضح أدناه.
سمات:

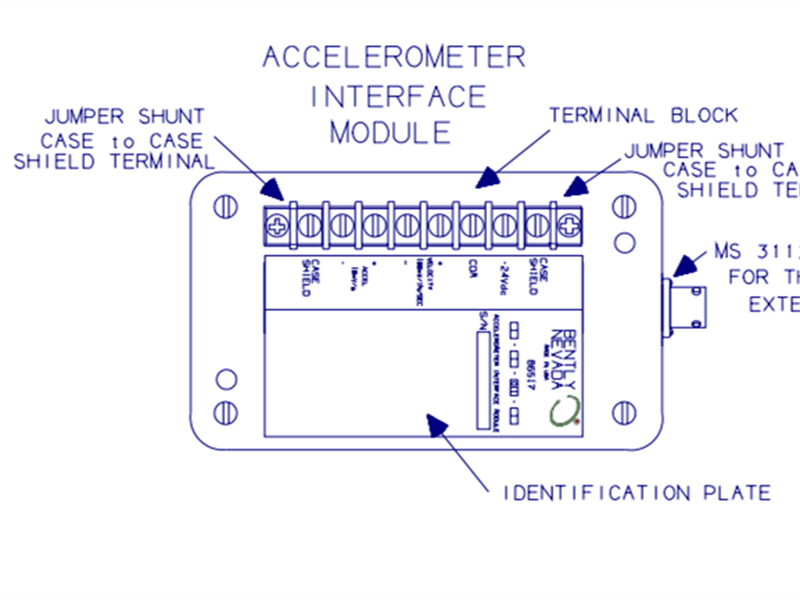

تقوم وحدة واجهة مقياس التسارع بالوظائف التالية:
1. يحول إشارة الشحنة المدخلة من مقياس التسارع إلى إشارة تسارع الجهد.
2. يقوم بتعديل إشارة الجهد إلى 10 ملي فولت/غرام ذروة (1.02 ملي فولت/متر/ثانية2 ذروة).
3. يقوم بتخزين إشارة التسارع بحيث يمكن توصيلها بأجهزة القياس عبر أطوال كابلات طويلة.
4. تقوم مرشحات تمرير النطاق بتصفية إشارة التسارع باستخدام مرشح من الدرجة الثانية عشرة مع تحديد ترددات القطع بواسطة الخيار BB.
5. يدمج إشارة التسارع المفلترة في إشارة سرعة بحساسية 100 ملي فولت/بوصة/ثانية ذروة (3.94 ملي فولت/مم/ثانية ذروة).
6. يقوم بتخزين إشارة السرعة مؤقتًا بحيث يمكن توصيلها بأجهزة المراقبة عبر كابلات طويلة. تُستخدم إشارة السرعة عادةً لمراقبة الآلات.
تحديد:
قوة
جهد التغذية:
من -23 فولت تيار مستمر إلى -26 فولت تيار مستمر
السحب الحالي:
22 مللي أمبير كحد أقصى
مدخل
تسريع:
مدخل تفاضلي من مقياس تسارع كهرضغطية بحساسية 50 بيكوكولوم/غرام ذروة أو 100 بيكوكولوم/غرام ذروة. يجب ألا تتجاوز سعة قطب مقياس التسارع بالإضافة إلى سعة كابل التمديد 8300 بيكوفاراد.
التحميل الزائد:
ذروة 50,000 بيكوكولوم لمقاييس التسارع ذات حساسية 50 بيكوكولوم/غرام ذروة، وذروة 100,000 بيكوكولوم لمقاييس التسارع ذات حساسية 100 بيكوكولوم/غرام ذروة.
ناتج التسارع
حساسية:
10 mV/g pk (1.02 mV/m/s2 pk) خرج متوازن، 50 أوم مقاومة خرج اسمية.
النطاق الديناميكي:
750 جي إس (7350 م/ث²) نموذجي بدون حواجز. 500 جي إس (4902 م/ث²) نموذجي مع حواجز.

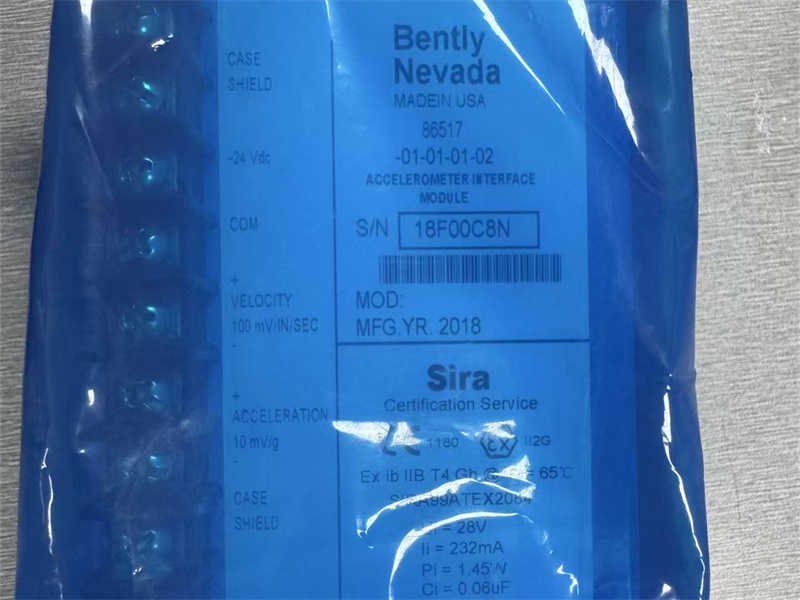

وحدة واجهة مقياس التسارع
86517-AXX-BXX-CXX-DXX
خيار حساسية إدخال شحنة المحول
01 50 بيكوكولوم/غرام
02 100 بيكوكولوم/غرام
خيار تردد القطع لمرشح B
01 زاوية تمرير عالي 25 هرتز، زاوية تمرير منخفض 350 هرتز
02 100 هرتز زاوية تمرير عالي، 560 هرتز زاوية تمرير منخفض
03 زاوية تمرير عالي 40 هرتز، زاوية تمرير منخفض 300 هرتز
جهد انحياز إشارة التيار المستمر C
01-10 فولت تيار مستمر، لا يوجد خيار آخر متاح
موافقة الوكالة د
00 غير مطلوب
01 جمعية المعايير الكندية
02 CENELEC (SIRA)
س1. ما هو
ملحقات 86517
وحدة واجهة مقياس التسارع
؟
مكثف سعته 0.01 ميكروفاراد: موصل BNC، رقم القطعة 00448308
موصل لتوصيل كابلات التمديد غير الموصولة بوحدة الواجهة. (يتطلب تغليفًا بمادة مانعة للتسرب). رقم القطعة BNC: 00591075.
س2: هل يمكن استخدام وحدة واجهة مقياس التسارع 86517 في المناطق الخطرة؟
وحدة الربط 86517 معتمدة للاستخدام في مناطق خطرة محددة. يلزم تركيب حواجز أمان في بيئات الفئة الأولى، القسم الأول، أو المنطقة الأولى. لمزيد من المعلومات حول استخدام وحدة الربط في المناطق الخطرة، يرجى التواصل مع شركة بنتلي نيفادا.
س3: ما هي حساسية وحدة واجهة 86517؟
100 مللي فولت/بوصة/ثانية ذروة (3.93 مللي فولت/مم/ثانية ذروة)، خرج متوازن. مقاومة الخرج 100 أوم اسمية.
رابط ورقة البيانات:
86517-01-01-01-01 وحدة واجهة مقياس التسارع بنتلي نيفادا
ملف PDF
ورقة البيانات
