وصف:

محطات آلية متكاملة لحماية وتحكم وقياس وإشراف المولدات الصغيرة والمتوسطة الحجم والمحركات المتزامنة والمحركات غير المتزامنة الكبيرة.

1. قياس الجهد والتيار عن طريق محولات القياس التقليدية أو أجهزة استشعار التيار ومقسمات الجهد.

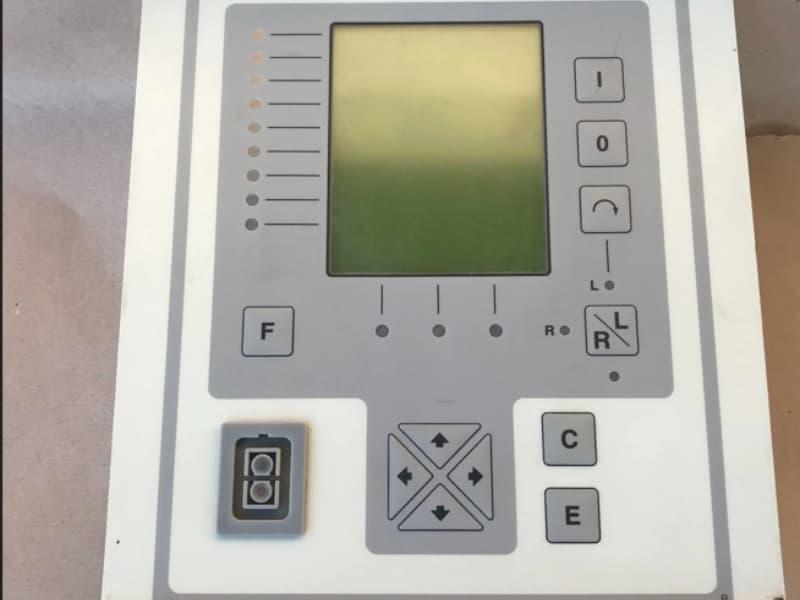

2. واجهة ثابتة بين الإنسان والآلة تتضمن شاشة رسومية كبيرة، أو وحدة عرض خارجية لتثبيت معدات التبديل المرنة.
3. وظائف موسعة بما في ذلك الحماية والتحكم والقياس ومراقبة الحالة والاتصال.
4. وظائف الحماية من التيار الزائد/الخطأ الأرضي غير الاتجاهي/الاتجاهي، ووظائف الحماية من الجهد الزائد/الجهد المنخفض والوظائف الخاصة لحماية المحركات والمولدات، على سبيل المثال حماية التيار الزائد التي يتم التحكم في جهدها، والحماية التفاضلية مع العديد من المبادئ، وحماية الإثارة المنخفضة، وحماية المقاومة المنخفضة (حماية النسخ الاحتياطي للخط)، وحماية الحمل الزائد الحراري، والحماية من الحمل غير المتوازن، وحماية التردد غير الطبيعي، وحماية الطاقة العكسية أو المنخفضة الأمامية والإشراف على بدء تشغيل المحركات.
5. وظائف التحكم بما في ذلك التحكم المحلي والبعيد في كائنات التبديل مع التحقق المتزامن، ومؤشر حالة كائنات التبديل والتشابك على مستوى الخليج والمحطة.
6. قياس تيارات الطور، وجهد الطور العلوي والجهد بين الطور والمحايد، والتيار المحايد والجهد المتبقي، والتردد، ومعامل القدرة، والقدرة والطاقة الفعالة والتفاعلية.
٧. وحدة إدخال/إخراج اختيارية RTD/mA لمراقبة لفات الجزء الثابت والمحمل ودرجة الحرارة المحيطة. مخرجات تناظرية mA للربط مع نظام التحكم في العملية.
8. مراقبة الحالة بما في ذلك مراقبة حالة قاطع الدائرة، والإشراف على دائرة الرحلة، والإشراف الذاتي الداخلي لمحطة الماكينة.
9. الاتصال عبر ثلاث واجهات اتصال: واحدة للاتصال المحلي مع جهاز كمبيوتر والواجهات الأخرى للاتصال عن بعد مع نظام التحكم في المحطة الفرعية أو مع نظام مراقبة المحطة الفرعية.
10. جزء من نظام أتمتة التوزيع الخاص بشركة ABB.

رابط الورقة:

وحدة المعالجة المركزية ABB CPU1 1MRS050396L ملف بي دي إف ورقة البيانات
