تصنيع
|
شركة أي بي بي |
|
نموذج
|
MIM4140
|
| رقم PN |
1MRS050469A1
|
|
الكتالوج
|
REM545 |
|
وصف
|
وحدة المحول
|
| أصل | ألمانيا |
| رمز النظام المنسق |
85389099
|
| البعد |
32*26*5 (سم) |
| وزن | 0.55 كجم |
وصف:

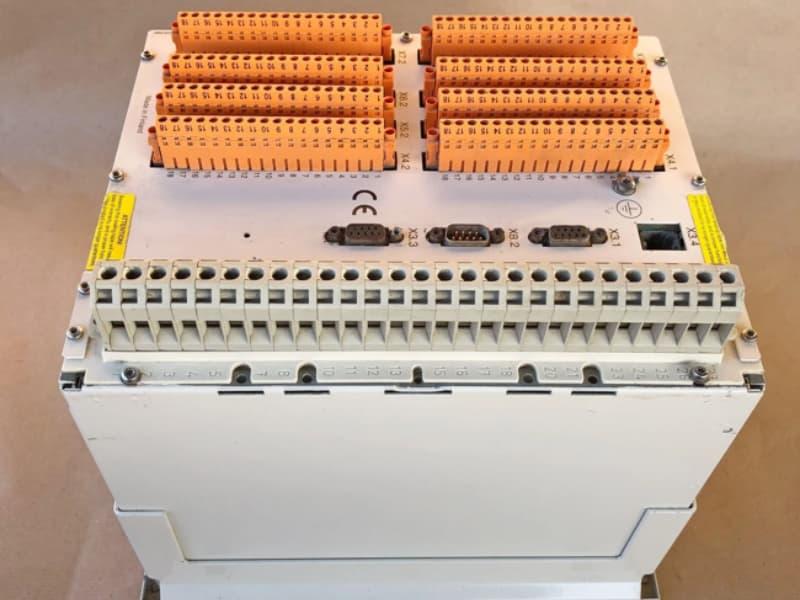

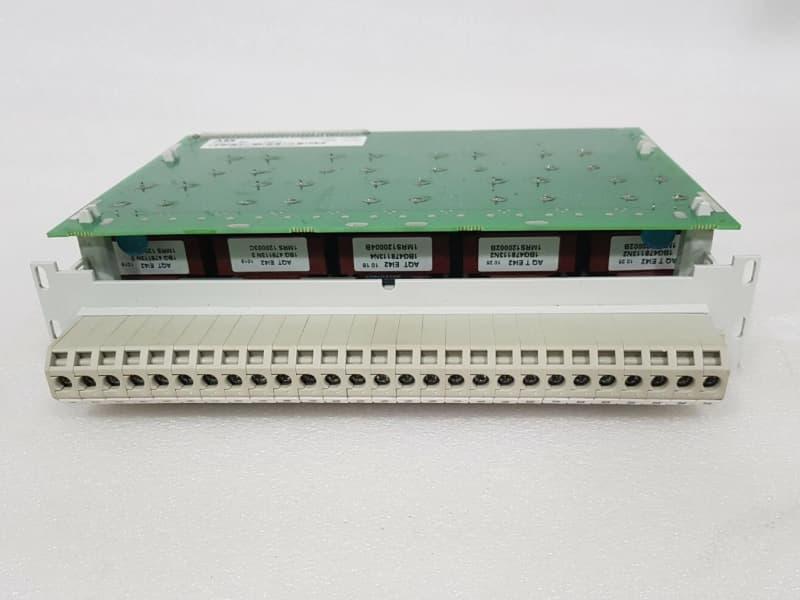

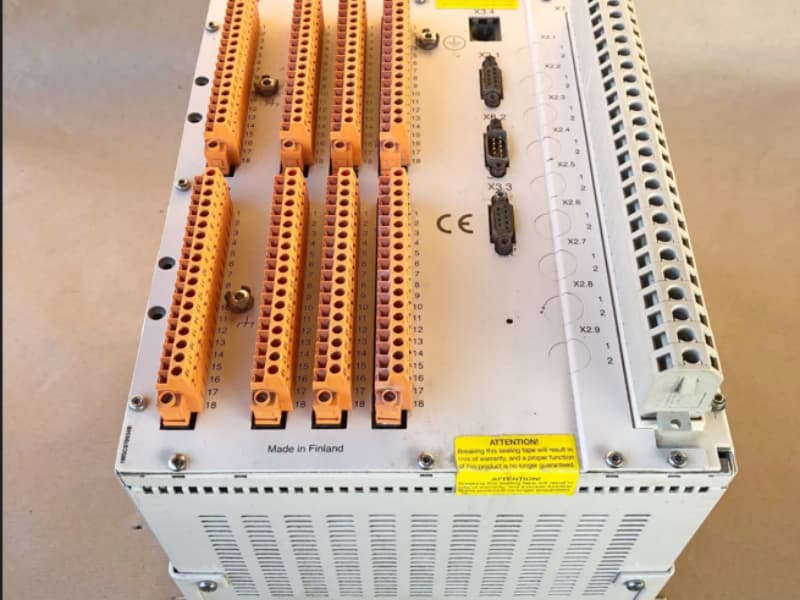

وحدة المحول ABB MIM4140 1MRS050469A1
طلب

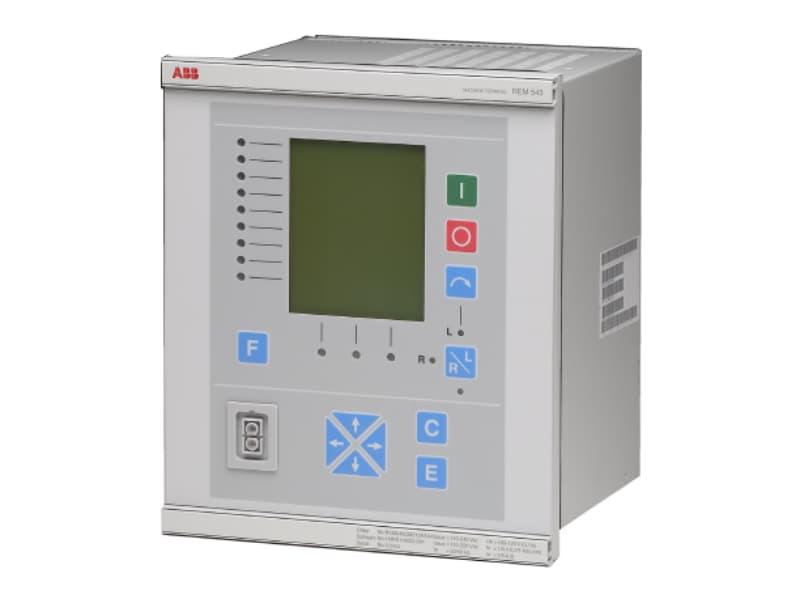

تم تصميم محطات التغذية REM 545 لاستخدامها في الحماية والتحكم والقياس والإشراف
شبكات الجهد المتوسط. يمكن استخدامها مع أنواع مختلفة من معدات التوزيع، بما في ذلك قضبان التوزيع المفردة،
أنظمة التوصيلات المزدوجة والمزدوجة. تدعم وظائف الحماية أيضًا أنواعًا مختلفة من الشبكات مثل
الشبكات المحايدة المعزولة، والشبكات المؤرضة بالرنين، والشبكات المؤرضة جزئيًا.
سمات
1. محطة تغذية للحماية والتحكم والقياس والإشراف على شبكات الجهد المتوسط.
2. وظائف إضافية بما في ذلك التحقق من التزامن، وحماية التردد، وحماية مجموعة المكثفات والتحكم.
3. قياس الجهد والتيار عبر محولات القياس التقليدية أو أجهزة استشعار التيار والجهد
الفواصل.
4. وحدة RTD/التناظرية لقياس درجة الحرارة وقياس التيار/الجهد ومخرجات مللي أمبير.
5. واجهة ثابتة بين الإنسان والآلة تتضمن شاشة رسومية كبيرة، أو وحدة عرض خارجية مرنة
تركيب معدات التبديل.
6. الاتصال عبر ثلاث واجهات اتصال: واحدة للاتصال المحلي بجهاز كمبيوتر و
اثنان للاتصالات ثنائية المنفذ المتزامنة على سبيل المثال نظام اتصالات محطة فرعية ومحطة فرعية
نظام المراقبة.
7. وظائف الحماية بما في ذلك على سبيل المثال الحماية من التيار الزائد الاتجاهي وغير الاتجاهي وحماية خطأ الأرض،
الجهد المتبقي، والحماية من الجهد الزائد والجهد المنخفض، والحماية من الحمل الزائد الحراري، وCBFP و
إعادة الإغلاق التلقائي.
8. وظائف التحكم بما في ذلك التحكم المحلي والبعيد في الكائنات المتغيرة باستخدام فحص التزامن،
مؤشر حالة الكائنات المتغيرة والتشابكات على مستوى الخليج والمحطة.
9. قياس تيارات الطور، وجهد الطور العلوي والجهد بين الطور والمحايد، والتيار المحايد
والجهد المتبقي، والتردد، ومعامل القدرة، والقدرة والطاقة الفعالة والتفاعلية.
رابط الورقة:
وحدة المحول ABB MIM4140 1MRS050469A1
ملف بي دي إف
ورقة البيانات
